烧结钕铁硼永磁材料 GBT 13560-2017.pdf

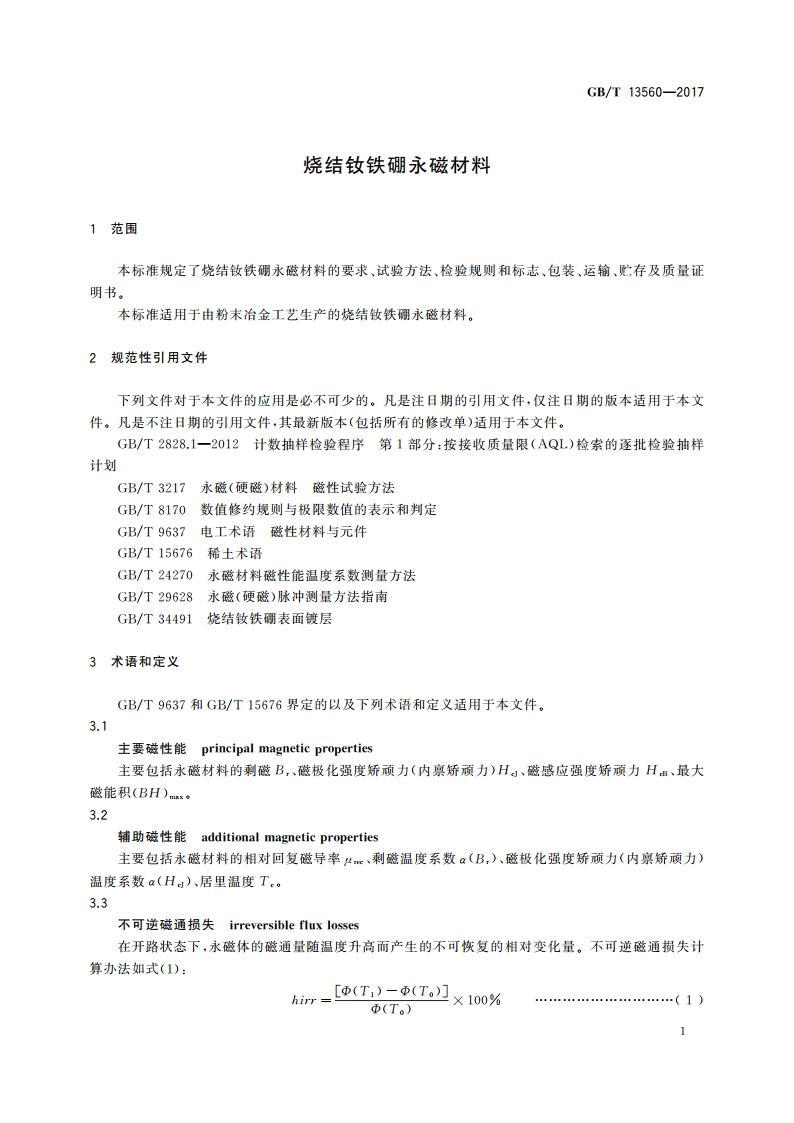

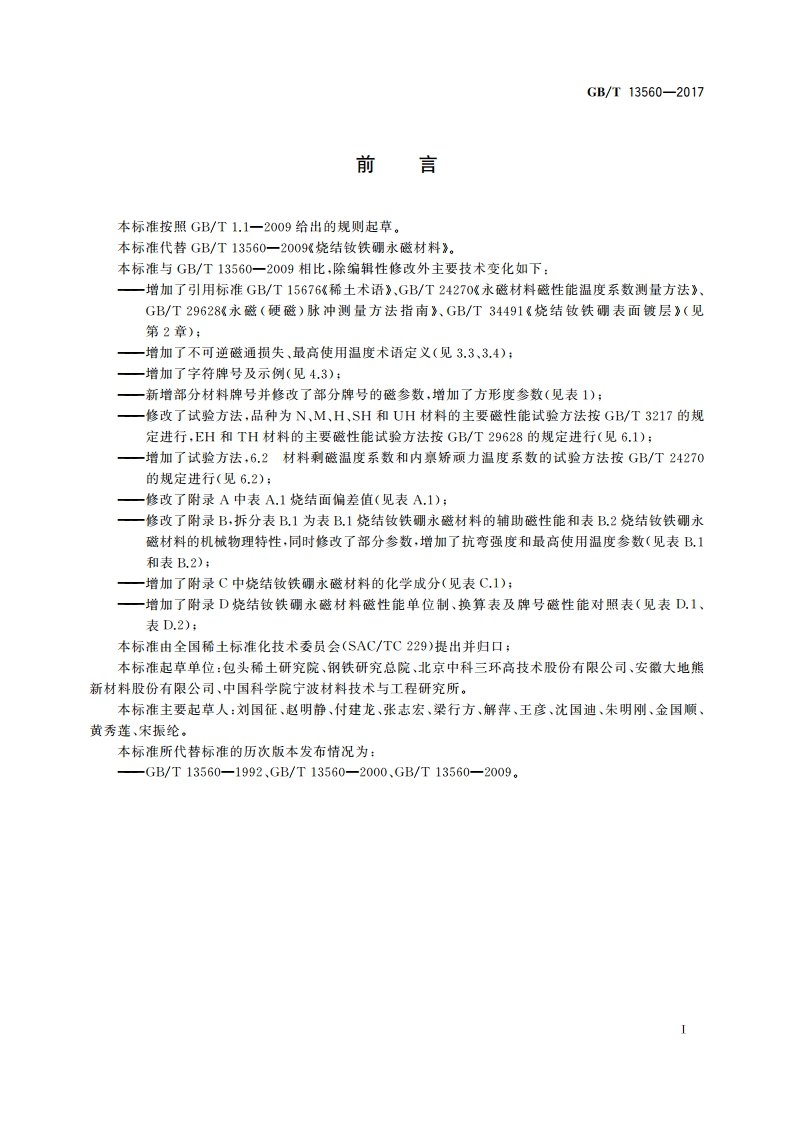

GB/T13560-2017式中：hirr一不可逆磁通损失，%；(T。)一磁体在T,温度时的初始状态开路下的磁通量，单位为韦伯(Vb):币(T,)一磁体从T。温度变化到T,温度，再由T,回到T。温度时的开路磁通量，单位为韦伯(Wb)。3.4最高使用温度maximum operating temperature热退磁状态L/D=0.7的永磁圆柱样品（直径为D,高度为L),饱和磁化后，在开路状态下从室温加热到某一恒定温度保温2，然后冷却到室温，其开路磁通不可逆磁通损5%的最高保温温度，4材料分类与牌号4.1材料分类烧结钕铁刚永磁材料按内禀娇顽力大小分为低娇顽力N、中等矫顽力M、高矫顽力H、特高娇顽力SH、超高矫顽力UH、极高矫顽力EH、至高矫顽力TH七类品种。4.2材料牌号每类品种按最大磁能积大小划分为若干个牌号，每个牌号的材料可加工成圆片、圆柱、圆环、瓦块等各种形状和规格的永磁部件。4.3字符牌号表示方法烧结钕铁硼永磁材料的牌号由材料制造特征、主称、磁特性组成。第一部分S,表示材料的制造特征，用汉语拼音字母S表示粉末治金烧结工艺制作的烧结材料：第二部分为主称，由钕的元素符号Nd、铁的元素符号F和硼的元素符号B组成，即NdFeB:第三部分为斜线前的数字，是烧结钕铁硼材料最大磁能积(BH)的标称值（单位为kJ/3):第四部分为斜线后的数字，是烧结钕铁硼材料内禀娇顽力H。的最小值（单位为kA/m)的十分之一，数值采用四舍五入取整。s-NdFB-XX/表示H。的最小值十分之一表示(BH)的标称值表示钕铁硼表示粉末治金烧结工艺制作的烧结材料牌号示例：S-NdFeB380/96表示烧结攸铁明永磁材料，最大磁能积(BH)的标称值为380kJ/m3,内禀矫顽力H的最小值为960kA/m,5要求5.1材料在室温20下的主要磁性能和方形度应符合表1的规定，表1未包含镝扩散新工艺生产的其他牌号的参数。如需方有特殊要求，供需双方可另行协商。5.2每一牌号的材料可分为毛坯状态和机械加工状态，材料的尺寸偏差、形状和位置偏差（简称形位偏差)参见附录A,特殊要求可由供需双方协商确定。
