烧结金属摩擦材料 表观硬度的测定 GBT 10425-2002.pdf

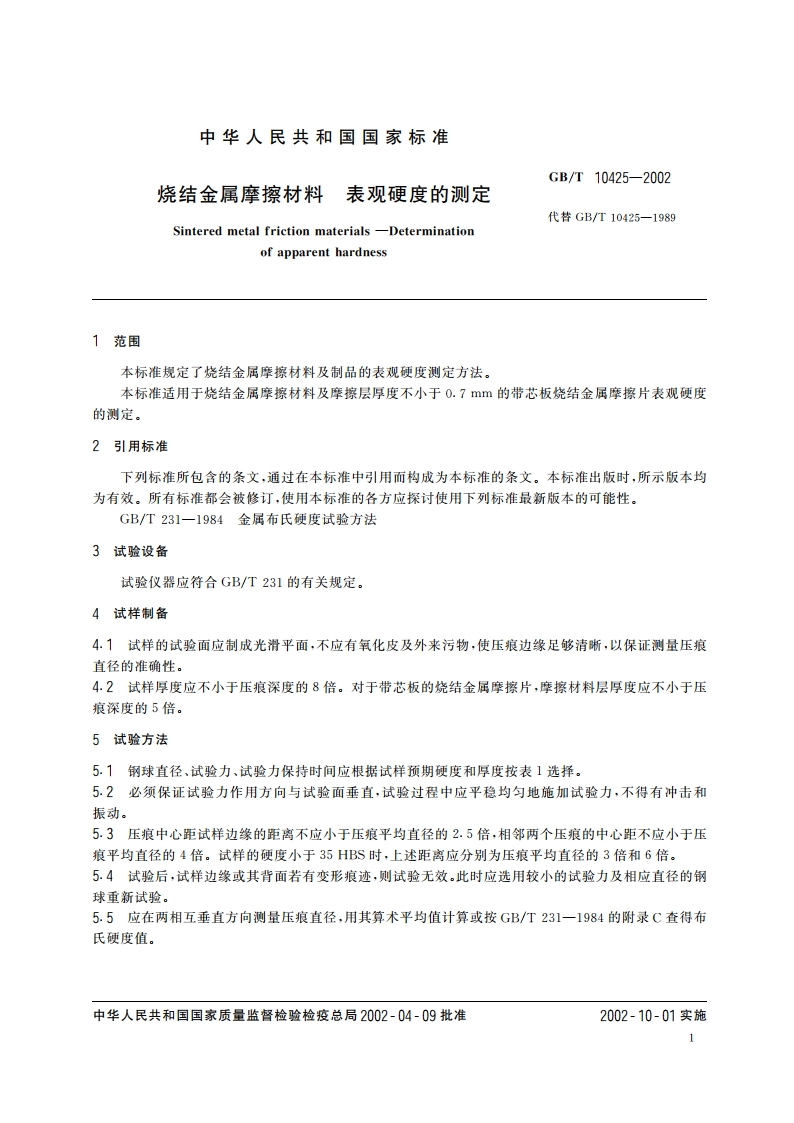

中华人民共和国国家标准GB/T10425-2002烧结金属摩擦材料表观硬度的测定代替GB/T10425一1989Sintered metal friction materials-Determinationof apparent hardness1范围本标准规定了烧结金属摩擦材料及制品的表观硬度测定方法。本标准适用于烧结金属摩擦材料及摩擦层厚度不小于0.7m的带芯板烧结金属摩擦片表观硬度的测定。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T231一1984金属布氏硬度试验方法3试验设备试验仪器应符合GB/T231的有关规定。4试样制备4,1试样的试验面应制成光滑平面，不应有氧化皮及外来污物，使压痕边缘足够清晰，以保证测量压痕直径的准确性。42试样厚度应不小于压痕深度的8倍。对于带芯板的烧结金属摩擦片，摩擦材料层厚度应不小于压痕深度的5倍。5试验方法5.1钢球直径、试验力、试验力保特时间应根据试样预期硬度和厚度按表1选择。5.2必须保证试验力作用方向与试验面垂直，试验过程中应平稳均匀地施加试验力，不得有冲击和振动。5,3压痕中心距试样边缘的距离不应小于压痕平均直径的2.5倍，相邻两个压痕的中心距不应小于压痕平均直径的4倍。试样的硬度小于35HBS时，上述距离应分别为压痕平均直径的3倍和6倍。5.4试验后，试样边缘或其背面若有变形痕迹，则试验无效，此时应选用较小的试验力及相应直径的钢球重新试验。5.5应在两相互垂直方向测量压痕直径，用其算术平均值计算或按GB/T231一1984的附录C查得布氏硬度值。中华人民共和国国家质量监督检验检疫总局2002-04-09批准2002-10-01实施1中华人民共和国国家标准烧结金属摩擦材料表观硬度的测定GB/T10425-2002中国标准出版社出版发行北京西成区复兴门外三里河北街16号邮政编码：100045http:/电话：63787337、637874472002年7月第一版2004年11月电子版制作书号：1550661-18586版权专有侵权必究GB/T10425-2002举报电话：(010)68533533
