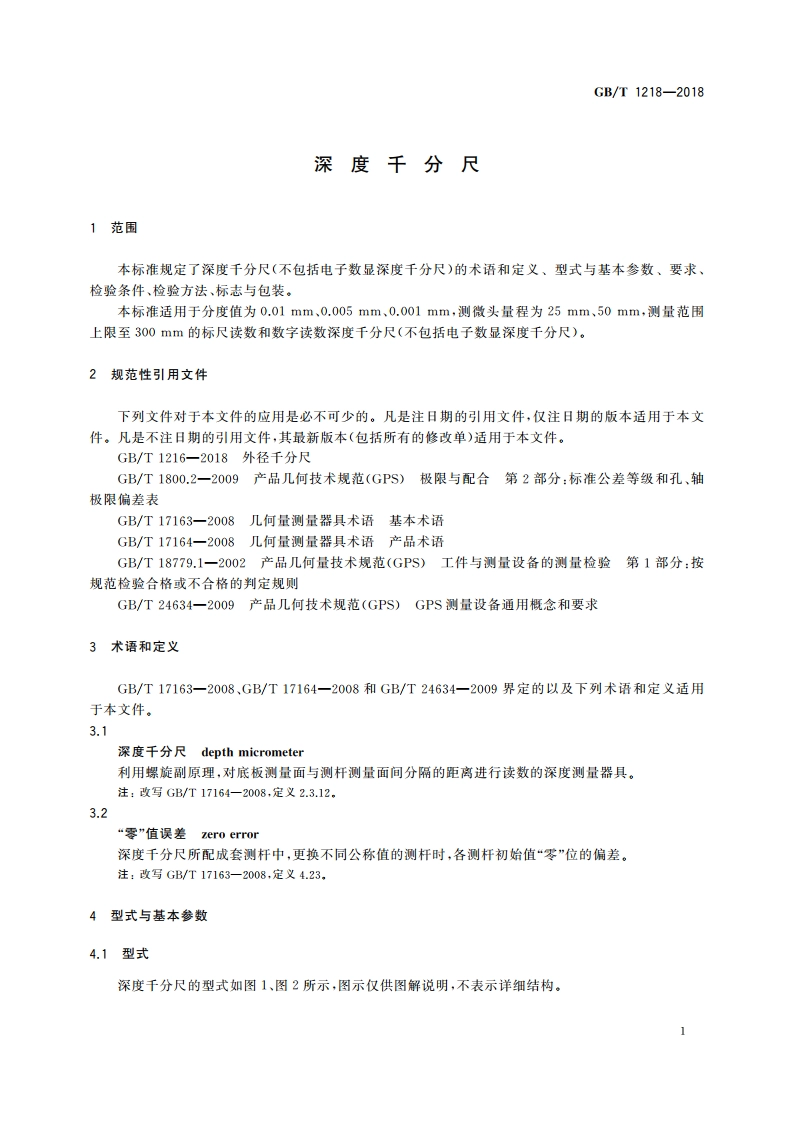

GB/T1218-2018深度千分尺1范围本标准规定了深度干分尺（不包括电子数显深度干分尺）的术语和定义、型式与基本参数、要求、检验条件、检验方法、标志与包装。本标准适用于分度值为0.01mm、0.005mm、0.001mm,测微头量程为25mm、50mm,测量范围上限至300mm的标尺读数和数字读数深度千分尺（不包括电子数显深度千分尺）。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1216一2018外径千分尺GB/T1800.2一2009产品几何技术规范(GPS)极限与配合第2部分：标准公差等级和孔、轴极限偏差表GB/T17163一2008几何量测量器具术语基本术语GB/T17164一2008几何量测量器具术语产品术语GB/T18779.1一2002产品几何量技术规范(GPS)工件与测量设备的测量检验第1部分：按规范检验合格或不合格的判定规则GB/T24634一2009产品几何技术规范(GPS)GPS测量设备通用概念和要求3术语和定义GB/T17163一2008、GB/T17164一2008和GB/T24634一2009界定的以及下列术语和定义适用于本文件。3.1深度千分尺depth micrometer利用螺旋刷原理，对底板测量面与测杆测量面间分隔的距离进行读数的深度测量器具。注：改写GB/T17164一2008，定义2.3.12.3.2“零”值误差zero error深度千分尺所配成套测杆中，更换不同公称值的测杆时，各测杆初始值“零”位的偏差。注：改写GB/T17163一2008，定义4.23.4型式与基本参数4.1型式深度千分尺的型式如图1、图2所示，图示仅供图解说明，不表示详细结构。1
