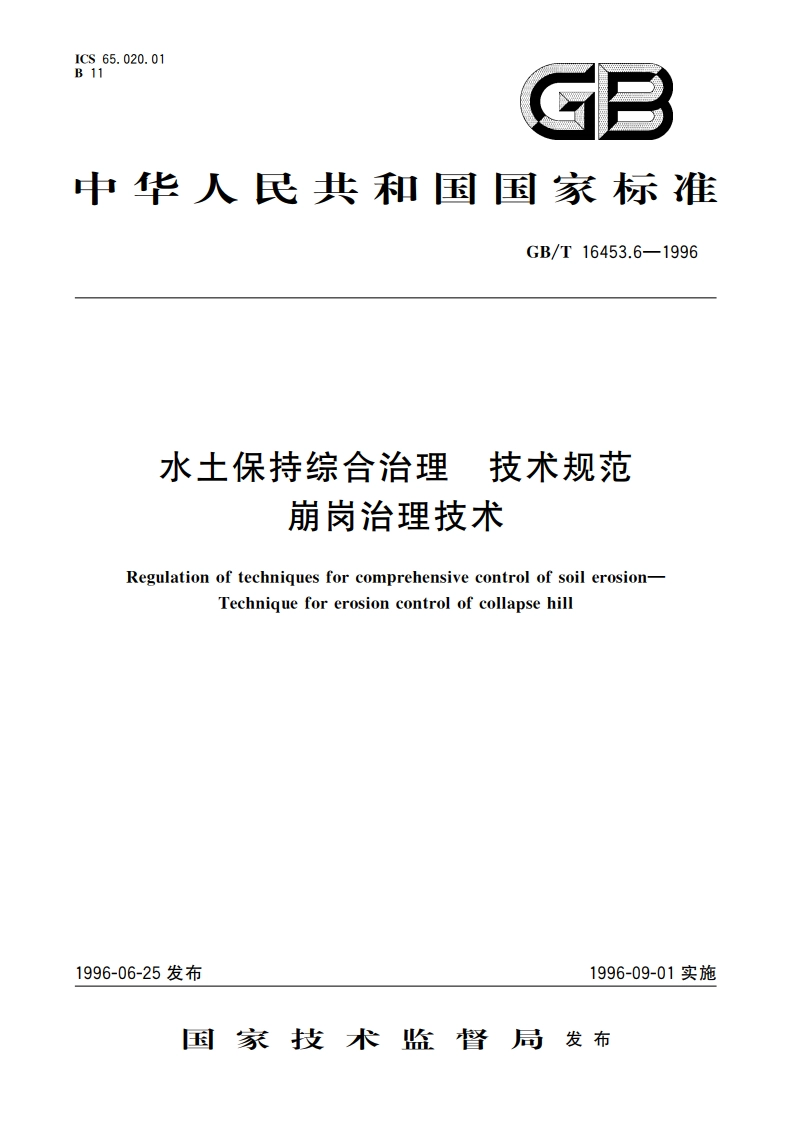

水土保持综合治理 技术规范 崩岗治理技术 GBT 16453.6-1996.pdf

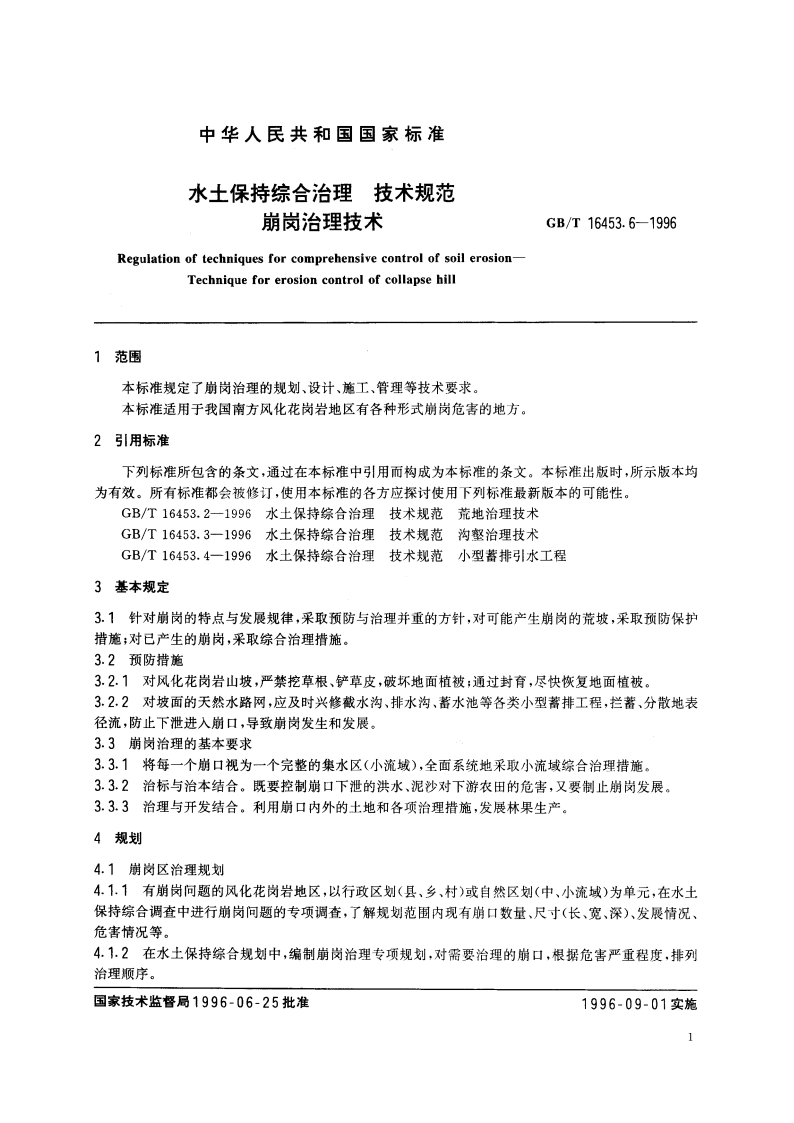

中华人民共和国国家标准水土保持综合治理技术规范崩岗治理技术GB/T16453.6-1996Regulation of techniques for comprehensive control of soil erosion-Technique for erosion control of collapse hill1范围本标准规定了崩岗治理的规划、设计、施工、管理等技术要求。本标准适用于我国南方风化花岗岩地区有各种形式崩岗危害的地方。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T16453.2一1996水土保持综合治理技术规范荒地治理技术GB/T16453.3一1996水土保持综合治理技术规范沟壑治理技术GB/T16453.4一1996水土保持综合治理技术规范小型蓄排引水工程3基本规定3.1针对崩岗的特点与发展规律，采取预防与治理并重的方针，对可能产生崩岗的荒坡，采取预防保护措施；对已产生的崩岗，采取综合治理措施。3.2预防措施3.2.1对风化花岗岩山坡，严禁挖草根、铲草皮，破坏地面植被：通过封育，尽快恢复地面植被。3.2.2对坡面的天然水路网，应及时兴修截水沟、排水沟、蓄水池等各类小型蓄排工程，拦著、分散地表径流，防止下泄进入崩口，导致崩岗发生和发展。3.3崩岗治理的基本要求3.3.1将每一个崩口视为一个完整的集水区（小流域），全面系统地采取小流域综合治理措施。3.3.2治标与治本结合。既要控制崩口下泄的洪水、泥沙对下游农田的危害，又要制止崩岗发展。3.3.3治理与开发结合。利用崩口内外的土地和各项治理措施，发展林果生产。4规划4.1崩岗区治理规划4.1.1有崩岗问题的风化花岗岩地区，以行政区划（县、乡、村）或自然区划（中、小流域）为单元，在水土保持综合调查中进行崩岗问题的专项调查，了解规划范围内现有崩口数量、尺寸（长、宽、深）、发展情况、危害情况等。4.1.2在水土保持综合规划中，编制崩岗治理专项规刻，对需要治理的崩口，根据危害严重程度，排列治理顺序。国家技术监督局1996-06-25批准1996-09-01实施1GB/T16453.619964.1.3对可能产生崩岗的风化花岗岩荒坡，应在水土保持综合规划中提出预防的具体措施，包括保护、恢复地面植被和拦蓄、分散地表径流的措施。4.2崩口治理规划4.2.1崩口上游的集水区，根据不同地类进行全面治理，不使坡面径流进入崩口。4.2.2崩口顶部外沿5m左右，布设截水沟（又称天沟），防止坡面径流进入崩口。崩口顶部已到分水岭的，或由于其他原因不能布设截水沟的，应在其两侧布设“品”字形排列的短截水沟。42.3崩口内两侧陡坡（崩壁），应削掉不稳定的土体，修成小台阶，种树种草，巩固崩壁.4.2.4崩岗底部根据崩岗的不同形态布设谷坊：条形崩岗，从上到下全面布设土谷坊群，或沿水道节节栽植草墩，拦截洪水泥沙，巩固侵蚀基点：其他类型的崩岗，在崩岗口修建容量较大的谷坊，拦洪蓄水。4.2.5崩岗区下游临近出口处，布设拦沙坝，拦蓄多处崩岗下泄的洪水、泥沙。5设计5.1各项措施防御暴雨标准截水沟按5年一遇24h暴雨设计，土谷坊按10年一遇24h暴雨设计，拦沙坝一般按10年一遇24h泰雨：如崩口外附近有重要建筑物或经济设施，则按20年一遇24h暴雨设计。5.2截水沟设计5.2.1截水沟位置与长度截水沟应布设在崩口顶部外沿5m左右，从崩口顶部正中向两侧延伸。截水沟长度以能防止坡面径流进入崩日为准，一般1020m,特殊情况下可延伸到4050m。5.2.2截水沟的功能与相应的比降在集水区来水量较小，截水沟能全部拦蓄的为蓄水型，应沿等高线布设。在集水区来水量较大，截水沟不能全部拦蓄的为排水型或半蓄半排型，可基本上沿等高线布设，并取适当比降。5.2.3截水沟断面采用半挖半填的沟埂式梯形断面，沟内底宽一般0.40.5m,深0.60.8m,两侧坡比1：1：埂顶宽0.40.5m:外坡比1：1。5.3崩壁小台阶设计5.3.1一般宽0.51.0m,高0.81.0m,外坡：实土1：0.5，松土1：0.71：1.0：阶面向内呈510反坡。5.3.2根据崩壁每一具体位置的坡度与土体的坚松情况，分别确定小台阶的宽度、高度与外坡。5.3.3一般崩壁坡度上部较陡，下部相对较缓：土质上部坚实，下部相对疏松。小台阶从上到下应逐步加大宽度，缩小高度，同时放缓外坡。5.3.4在每一坡面各级小台阶的两端，从上到下修排水沟，块石衬砌或种草皮防冲。5.4土谷坊设计5.4.1拦沙容量设计，按式(1)计算：V=FMsYn54444(1)式中：V一拦沙容量，m3,F一谷坊集水面积，hm2;Ms一土壤侵蚀模数，m2/(hm2年)：Y一设计淤满年限，年。54.2计算坝高与容量关系，根据当地地形，通过测量计算。按照设计容量，求得相应的坝高。5.4.3坝体断面设计。坝体断面一般为梯形，采用定型设计，各部尺寸见表1。2
