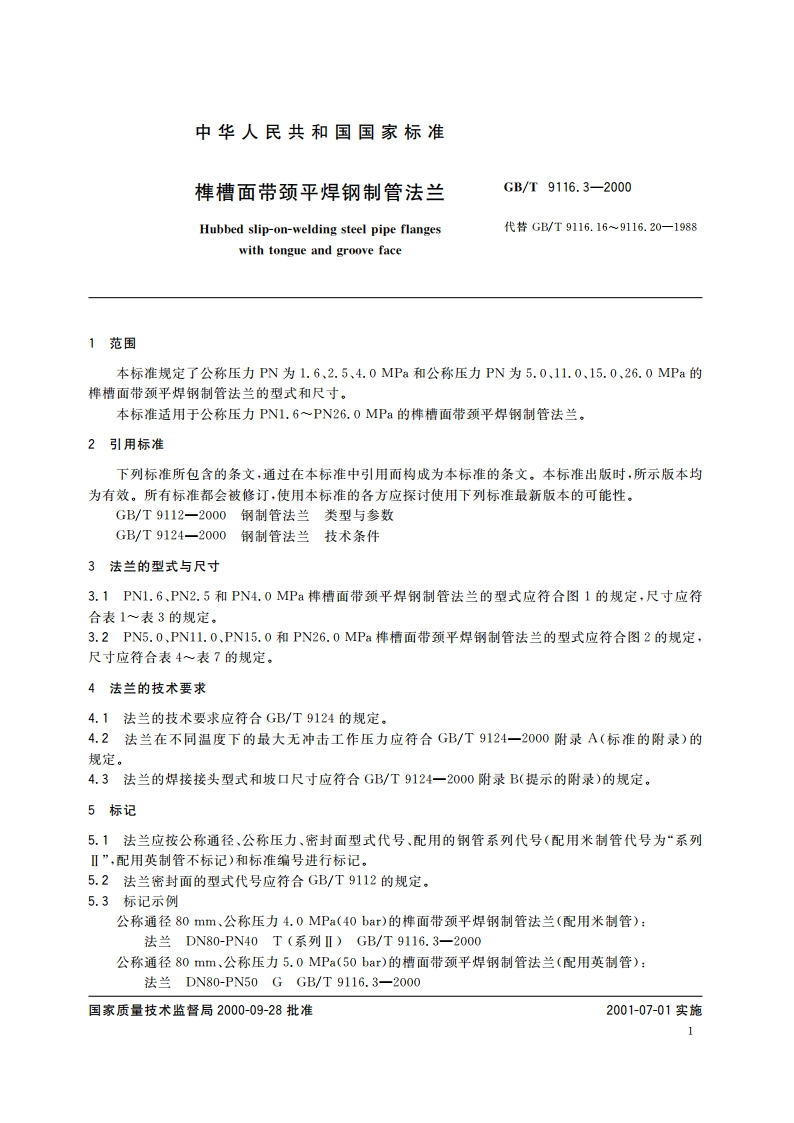

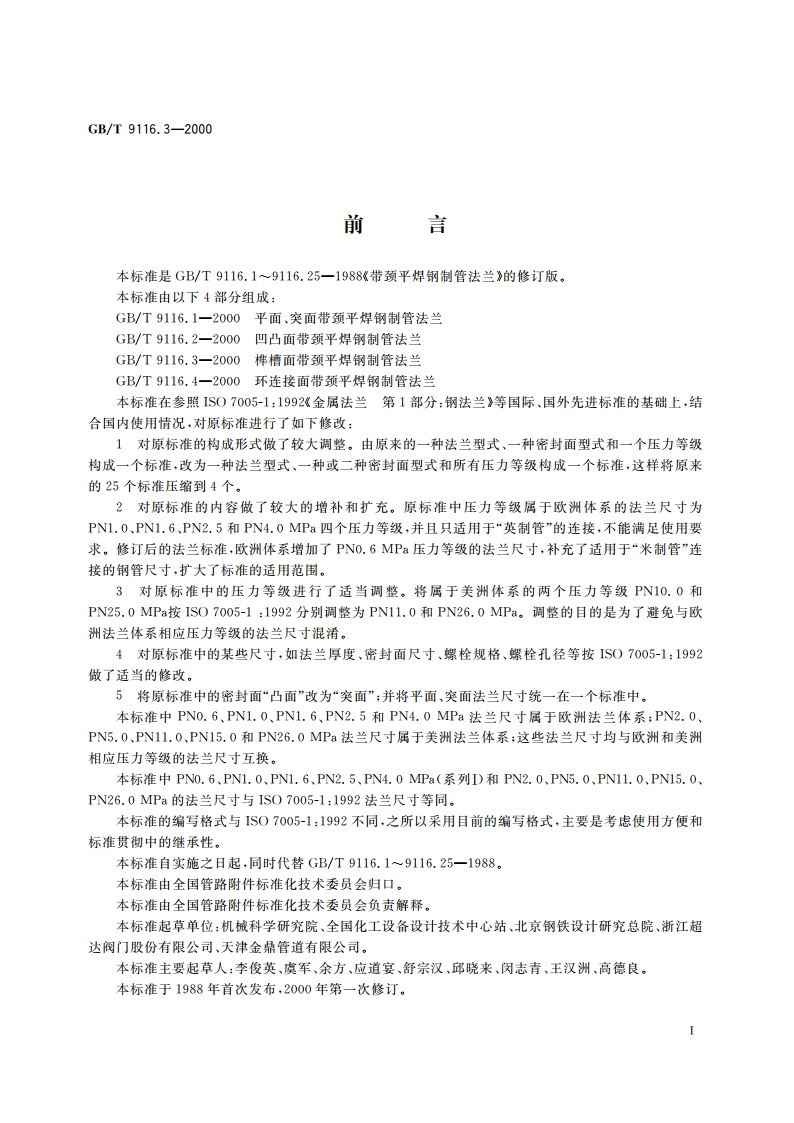

中华人民共和国国家标准榫槽面带颈平焊钢制管法兰GB/T9116.3-2000Hubbed slip-on-welding steel pipe flanges代替GB/T9116.169116.20一1988with tongue and groove face1范围本标准规定了公称压力PN为1.6、2.5、4.0MPa和公称压力PN为5.0、11.0、15.0、26.0MPa的榫槽面带颈平焊钢制管法兰的型式和尺寸。本标准适用于公称压力PN1.6PN26.0MPa的榫槽面带颈平焊钢制管法兰。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9112一2000钢制管法兰类型与参数GB/T9124一2000钢制管法兰技术条件3法兰的型式与尺寸3.1PN1.6、PN2.5和PN4.0MPa槽面带颈平焊钢制管法兰的型式应符合图1的规定，尺寸应符合表1表3的规定，3.2PN5,0、PN11.0,PN15,0和PN26,0MPa悱槽面带颈平焊钢制管法兰的型式应符合图2的规定，尺寸应符合表4一表7的规定，4法兰的技术要求4.1法兰的技术要求应符合GB/T9124的规定，4.2法兰在不同温度下的最大无冲击工作压力应符合GB/T9124一2000附录A(标准的附录)的规定。4.3法兰的焊接接头型式和坡口尺寸应符合GB/T9124一2000附录B(提示的附录)的规定。5标记5.1法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号（配用米制管代号为“系列”，配用英制管不标记)和标准编号进行标记。5.2法兰密封面的型式代号应符合GB/T9112的规定。5.3标记示例公称通径80mm、公称压力4.0MPa(40bar)的榫面带颈平焊钢制管法兰（配用米制管）：法兰DN80-PN40T(系列)GB/T9116.3-2000公称通径80mm,公称压力5.0MPa(50bar)的槽面带颈平焊钢制管法兰（配用英制管）：法兰DN80-PN50GGB/T9116.3-2000国家质量技术监督局2000-09-28批准2001-07-01实施
