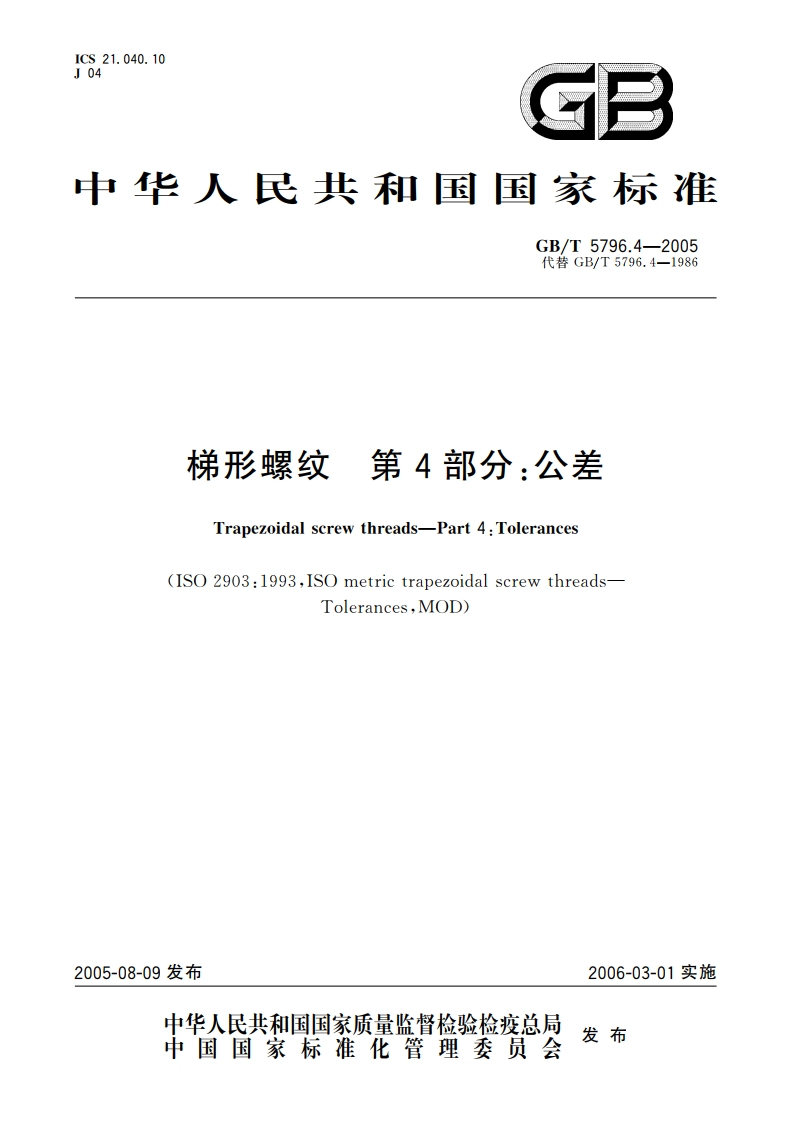

梯形螺纹 第4部分：公差 GBT 5796.4-2005.pdf

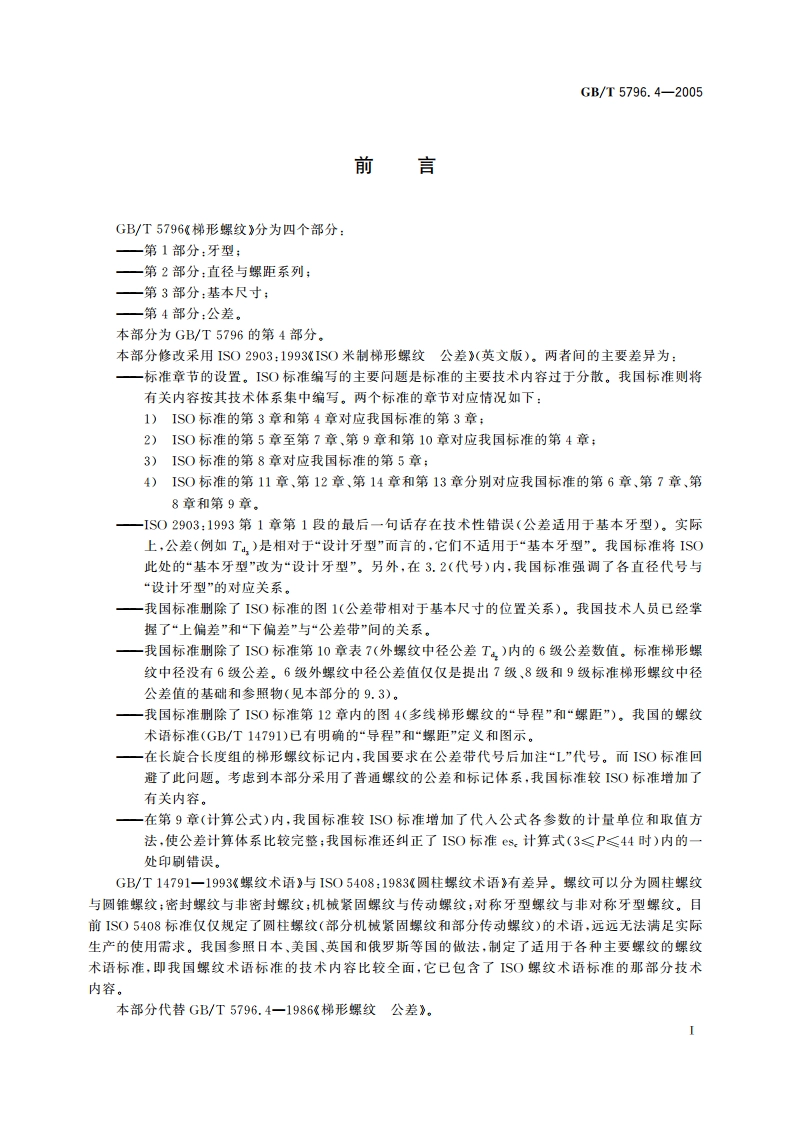

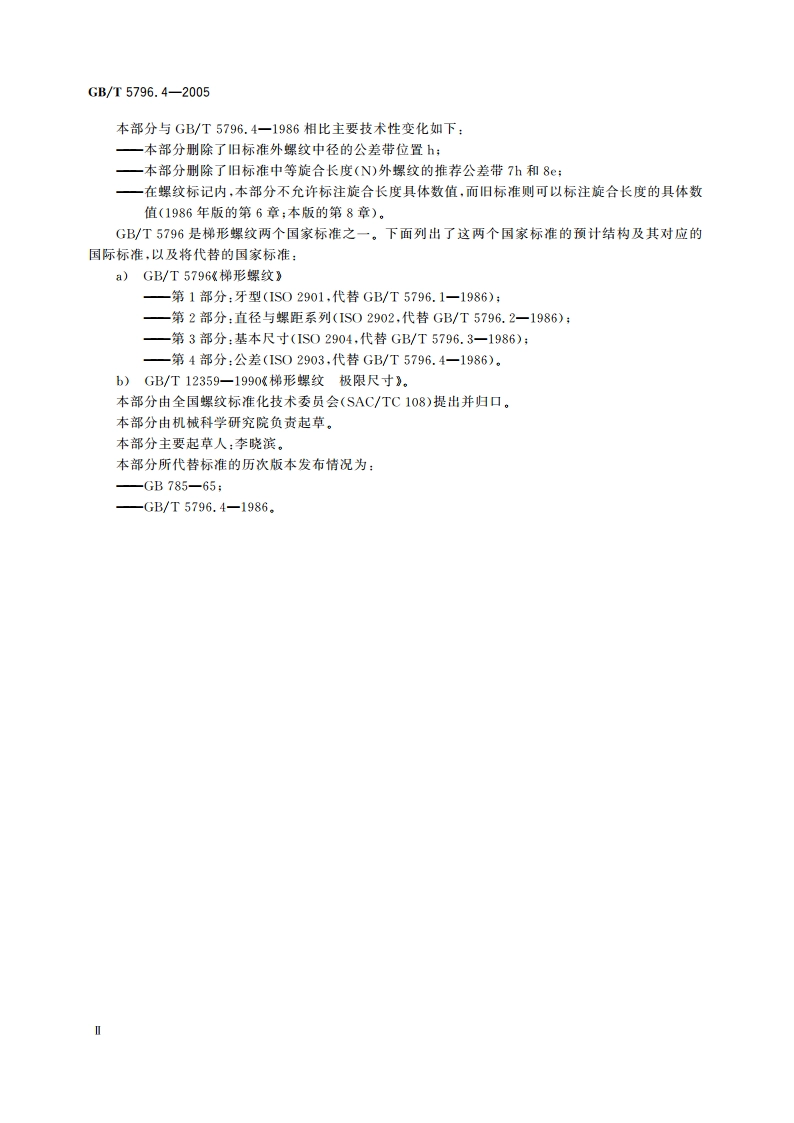

GB/T5796.4-2005梯形螺纹第4部分：公差1范围GB/T5796的本部分规定了梯形螺纹的公差和标记。梯形螺纹的牙型和直径与螺距系列分别符合GB/T5796.1和GB/T5796.2的规定.本部分适用于一般用途机械传动和紧固的梯形螺纹联接，不适用于对轴向位移有特殊要求的梯形螺纹，例如精密传动丝杠。2规范性引用文件下列文件中的条款通过GB/T5796的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T197-2003普通摞纹公差(ISO965-1:1998,ISO general purpose metric screw threads-一Tolerances-Part 1:Principles and basic data.MOD)GB/T5796.1一2005梯形螺纹第1部分：牙型(IS02901:1993,IS0 metric trapezoidal screwthreads-Basic profile and maximum material profiles,MOD)GB/T5796.2一2005梯形螺纹第2部分：直径与螺距系列(1S02902:1977,IS0 metric trape-zoidal screw threads-General plan,MOD)GB/T14791螺纹术语(neq IS05408:1983)3术语和代号3.1术语和定义GB/T14791所规定的术语和定义适用于本部分。3.2代号D,一设计牙型上的内螺纹基本大径：D,一设计牙型上的内螺纹基本中径：D一设计牙型上的内螺纹基本小径：d一设计牙型上的外螺纹基本大径（公称直径）,一设计牙型上的外螺纹基本中径：d一设计牙型上的外螺纹基本小径：P一螺距：P一导程：N一中等旋合长度组：L一长旋合长度组：一旋合长度：T一公差：Tm,一内螺纹中径公差：T,一内螺纹小径公差：T一外螺纹大径公差：
