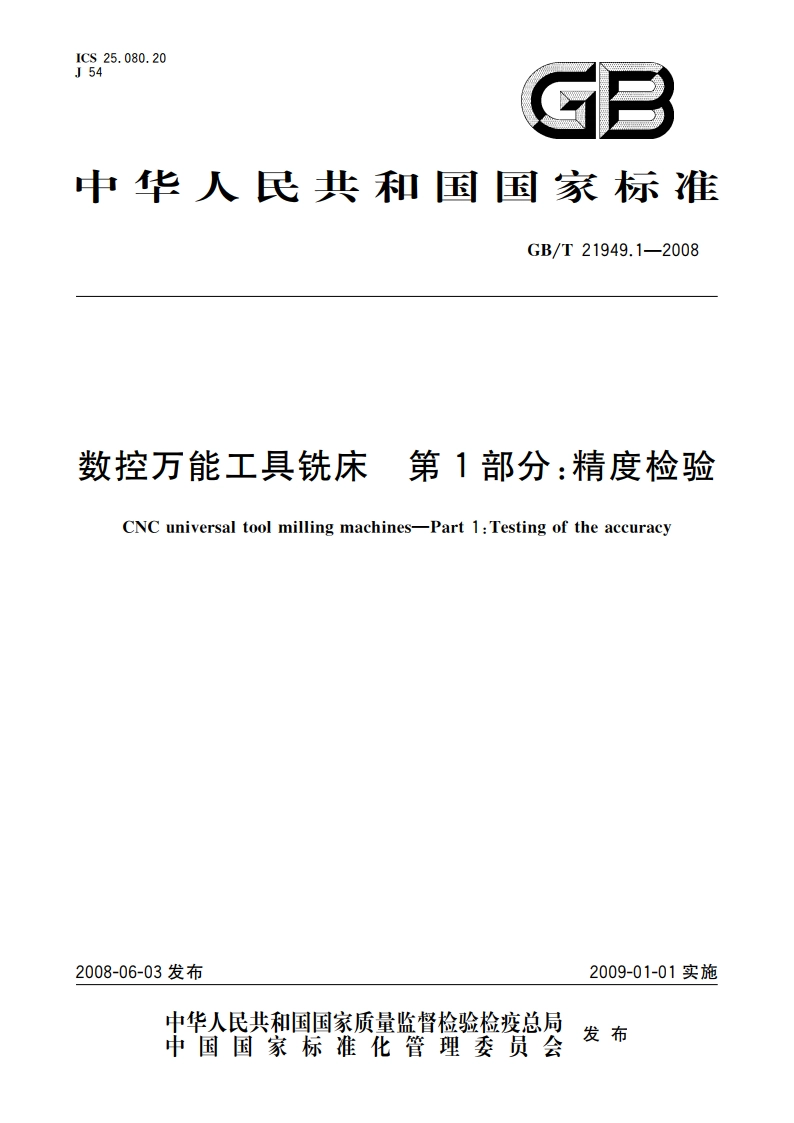

数控万能工具铣床 第1部分：精度检验 GBT 21949.1-2008.pdf

GB/T21949.1-2008数控万能工具铣床第1部分：精度检验1范围GB/T21949的本部分规定了数控万能工具铣床的儿何精度、定位精度和工作精度检验的要求及检验方法。本部分适用于水平（万能、数控回转）工作台面宽度200mm630mm一般用途的普通级和精密级精度的数控万能工具铣床。2规范性引用文件下列文件中的条款通过GB/T21949的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分，GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度(cqv1S0230-1:1996)GB/T17421.2一2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定(eqv1S0230-2:1997)GB/T19660一2005工业自动化系统与集成机床数值控制坐标系和运动命名(1S0841:2001,1DT)3一般要求3.1测量单位本部分中所有线性尺寸均用毫米(mm)表示：角度偏差主要用比值表示。在有些情况下为了清晰，也用微弧度(ad)或角秒()表示。其换算关系见下式：0.010/1000=10urad2”3.2安装水平按GB/T17421.1一1998中3.1调整机床安装水平。将工作台置于行程的中间位置。在工作台中央放置水平仪。水平仪在纵向和横向的读数均不超过0.04/1000。3.3检验顺序本部分规定的检验顺序并不表示实际检验顺序。为了使装拆检验工具和检验方便起见，可按任意次序进行检验。3.4检验项目检验机床时，根据结构特点并不是必须检验本部分中的所有项目。为了验收目的而要求检验时，可由用户取得制造厂同意选择一些感兴趣的检验项目，但这些检验项目必须在机床订货时明确提出。与水平工作台相关的检验项目仅在使用水平工作台的第I安装基面安装的情况下检验。3.5检验工具本部分所规定的检验工具仅为例子，可以使用相同指示量或具有至少相同精度的共他检脸工具。指示器应具有0.001mm或更高的分拼￥。3.6工作精度检验工作精度检验应在精加工后进行。1GB/T21949.1-20083.7最小公差当实测长度与本部分规定的长度不同时，允差应按GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算。折算结果小于0.005mm时，仍按0.005mm计。3.8检验方向平行于工作台T形槽的方向称为纵向，垂直于纵向的水平方向称为横向。3.9检验平面平行于纵向的直立平面称为纵向平面，垂直于纵向平面的直立平面称为横向平面。3.10主机带万能工作台式的机床检验注有“（万能）”的检验项目仅适用于主机为带万能工作台式的机床。4部件及运动轴线名称机床的运动轴线及运动方向命名应符合GB/T19660一2005的规定。机床部件及运动轴线的名称见图1。垂直主轴座Z水平主轴座床柱水平工作台升降台水平工作台第1安装基面水平工作台第川安棱基面垂直工作台图12
