搪瓷制品和瓷釉 流动性的测试 熔流试验 GBT 38092-2019.pdf

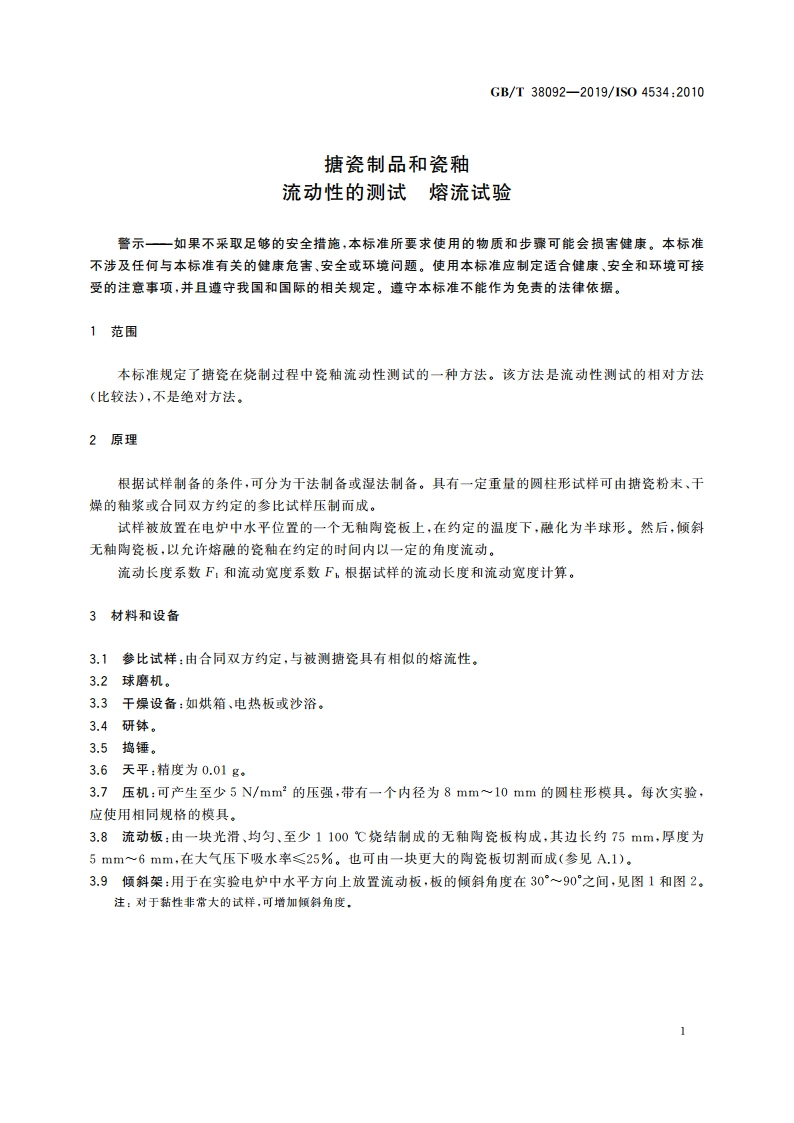

GB/T38092-2019/1S04534:2010搪瓷制品和瓷釉流动性的测试熔流试验警示一如果不采取足够的安全措施，本标准所要求使用的物质和步骤可能会损害健康。本标准不涉及任何与本标准有关的健康危害、安全或环境问题。使用本标准应制定适合健康、安全和环境可接受的注意事项，并且遵守我国和国际的相关规定。遵守本标准不能作为免责的法律依据。1范围本标准规定了塘瓷在烧制过程中瓷袖流动性测试的一种方法。该方法是流动性测试的相对方法(比较法)，不是绝对方法。2原理根据试样制备的条件，可分为干法制备或湿法制备。具有一定重量的圆柱形试样可由搪瓷粉末、干燥的袖浆或合同双方约定的参比试样压制而成。试样被放置在电炉中水平位置的一个无釉陶瓷板上，在约定的温度下，融化为半球形。然后，倾斜无釉陶瓷板，以允诈熔融的瓷釉在约定的时间内以一定的角度流动。流动长度系数F,和流动宽度系数F。根据试样的流动长度和流动宽度计算。3材料和设备3.1参比试样：由合同双方约定，与被测搪瓷具有相似的熔流性。3.2球磨机。3.3干燥设备：如烘箱、电热板或沙浴。3.4研钵。3.5捣锤。3.6天平：精度为0.01g。3.7压机：可产生至少5N/mm2的压强，带有一个内径为8mm10mm的圆柱形模具。每次实验，应使用相同规格的模具，3.8流动板：由一块光滑、均匀、至少1100烧结制成的无抽陶瓷板构成，其边长约75mm,厚度为5mm6mm,在大气压下吸水率25%。也可由一块更大的陶瓷板切割而成（参见A1),3.9倾斜架：用于在实验电炉中水平方向上放置流动板，板的倾斜角度在30一90之间，见图1和图2。注：对于黏性非常大的试样，可增加倾斜角度。1GB/T38092-2019/1S04534:2010图1放置流动板的倾斜架说明：1,一四块试样的流动长度：b,b,b,b,一四块试样的最大流动宽度（见第6章）.图2放置流动板的倾斜架(45)及四块试样3.10实验电炉：可控制温度在900土10。3.11秒表。
