搪瓷炊具 耐温急变性测定方法 GBT 11419-2008.pdf

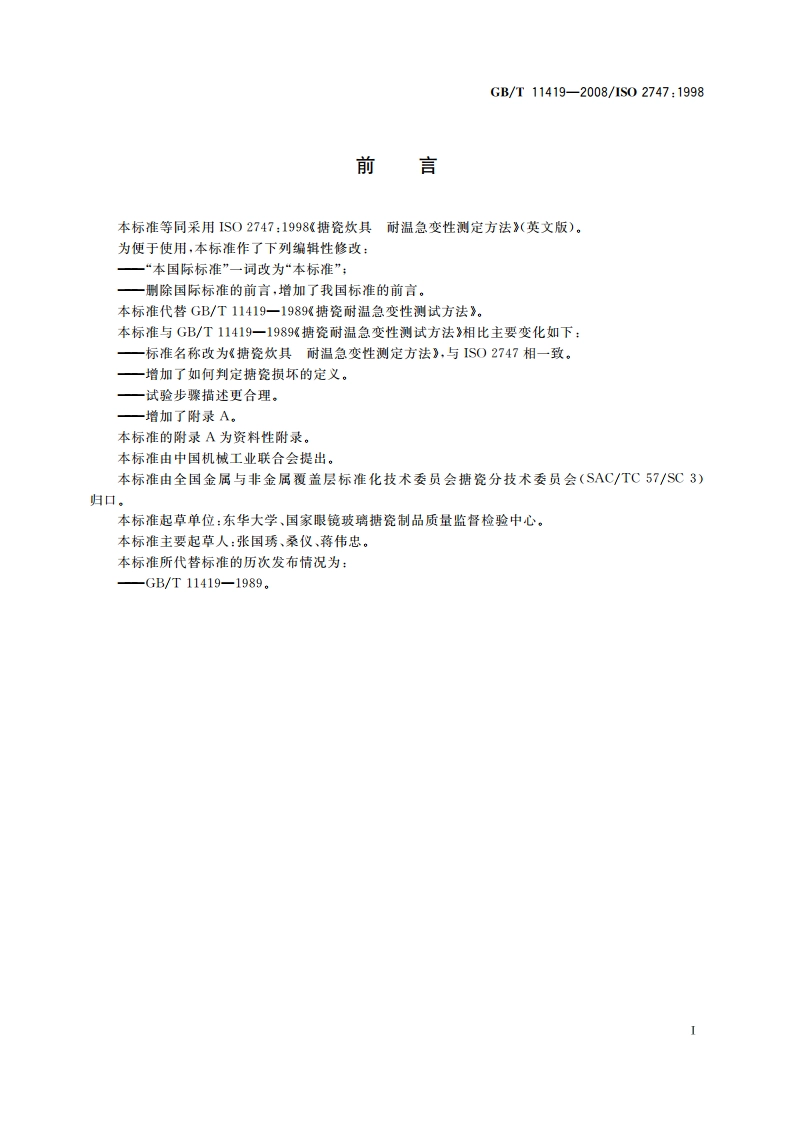

GB/T11419-2008/1S02747:1998搪瓷炊具耐温急变性测定方法1范围本标准规定了塘瓷炊具耐温急变性的测定方法。通过连续的热震试验测定搪瓷炊具在温度突然变化条件下的性能。2术语和定义下列术语和定义适用于本标准。2.1热震试验thermal shock test从将冷水注入加热的试样内部开始，到再加热试样到下一阶段热震试验所需温度结東的一系列操作。2.2热震温度thermal shock temperature试样用冷水骤冷之前所加热到的温度。2.3耐温急变性thermal shock resistance试样在用冷水骤冷或再加热时出现第一次损坏的热震温度与水温之差。2.4损坏damage在正常视觉条件下，距离试样250mm,在塘瓷瓷面上可见剥瓷或裂纹；或可见有色液体渗进瓷层。3原理由递增温度为20的一系列单次热震试验组成，各次热震试验从外面加热试样，然后用20C的水倾人试样内部骤冷。第一次试验的热震温度为200。出现第一次可见的损坏时试验结束。4仪器4.1电热炉电热炉温度应能全程控制，其直径和最大输出功应符合表1的规定。表1电热炉试样内径/mm直径/mm最大输出功率/W1801451000士1001802201801500士1502202202000200为克服试样底部不平坦，电热炉上应覆盖一填满粒度为0.100mm0.125mm闹粒的环。4.2测温装置能快速显示，精度为2C。
