散装铁矿粉 适运水分限量的测定 流盘试验法 GBT 37829-2019.pdf

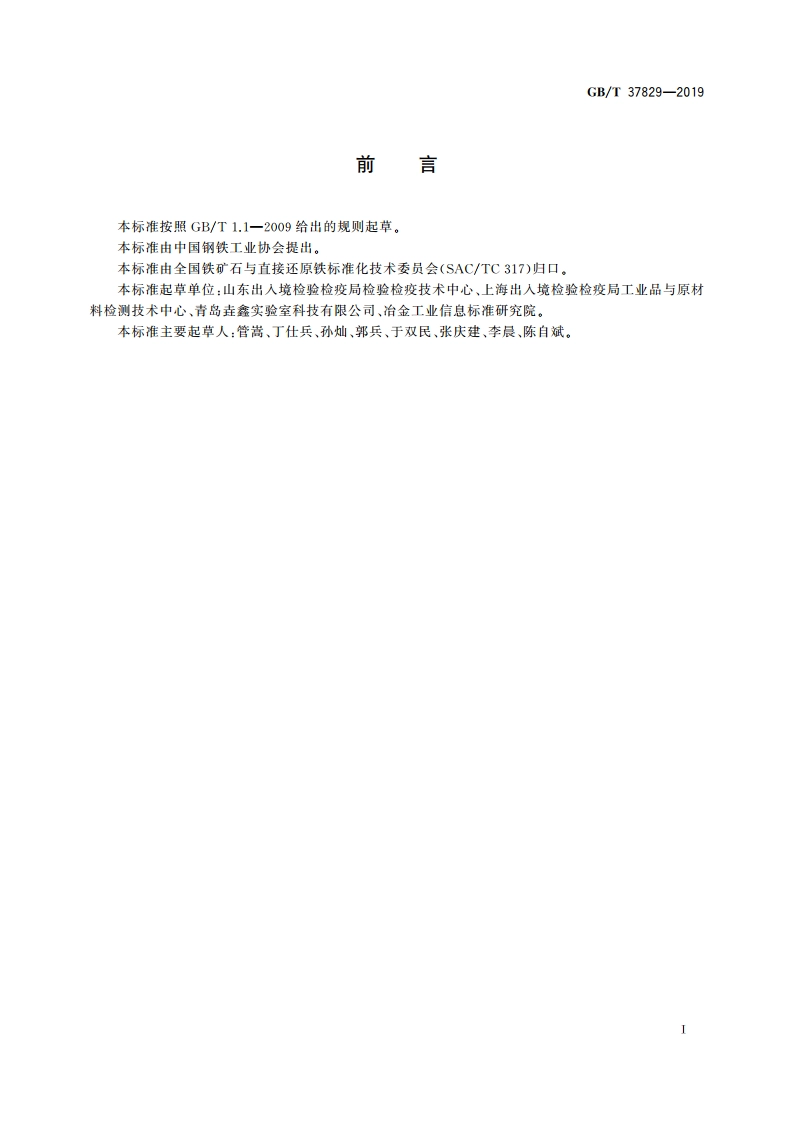

ICS73.060.10D31中华人民共和国国家标准GB/T37829一2019散装铁矿粉适运水分限量的测定流盘试验法Iron ore fines in bulk-Determination of transportable moisture limits-Flow-table method2019-08-30发布2020-07-01实施国家市场监督管理总局中国国家标准化管理委员会发布GB/T37829-2019然后观察或测定其形状的变化。当含水量达到一临界值时，堆积的铁矿粉失去剪切强度，表现出流态化现象。此时试样所含的水分含量为该试样的流动水分点，并根据流动水分点，计算适运水分限量，5仪器5.1流盘仪：含配套模具，见附录A的A.1,或其他具有相同功能的设备。5.2夯具：见A.2。5.3干燥盘：表面光滑、干燥无污染，可容纳厚度不超过31.5mm的规定数量试验样品的器皿。5.4量筒：容量分别为100mL和10mL带有刻度的玻璃量筒。5.5搅拌容器：能满足5kg左右铁矿粉的搅拌容器或相当大小的自动搅拌器。5.6天平：最大可称量不小于2kg,精确到0.1g。5.7烘箱：带有自动控温和鼓风装置，温度可控制在105土5。5.8游标卡尺，情确到0.1mm。6试样的准备6.1一般要求试样应在不受温度、气流和湿度变化的房间中进行，试样准备阶段和试脸过程在同一天内完成。另外，装试样的容器应选用密闭容器或使用塑料薄膜及其他合适的材料覆盖。为防止散装铁矿粉流态化特性可能发生的改变，制样过程中不得对样品进行破碎。6.2试样的制备按GB/T10322.1进行取制样。将铁矿粉代表性试样放入搅拌容器中充分搅拌，然后将试样分成原始水分测定试样（试样A)、预试验试样（试样B)和两次平行主体试验试样（试样C和试样D)。用于原始水分测定的试样量约为1kg,对其立即称量，按GB/T10322.5测定试样“收到时”的水分含量。预试验及单次主试验分别需要试样的体积不少于模具容量的3倍，试样量因铁矿粉质量比不同而有所差异，分别约为3kg。6.3装填圆模将圆模置于流盘中心，把在搅拌容器中充分搅匀的试样分三层装填到圆模里。经捣实后的第一层应约占圆模深度的三分之一。经捣实后的第二层应约达到圆模深度的三分之二，最后一层试样经捣实后宜填至圆模顶部向下约5mm左右。6.4捣实程序夯实的目的是将试样压实到类似在船舱底堆装时的程度。按式(1)计算应给予试样的压力：式中：F一夯实压力，单位为牛(N):P一散装固体货物的表观密度，单位为千克每立方米(kg/m):h一散装固体货物在船舱内堆积的最大深度，单位为米(m)g一重力加速度（约等于9.81m/s2);2
