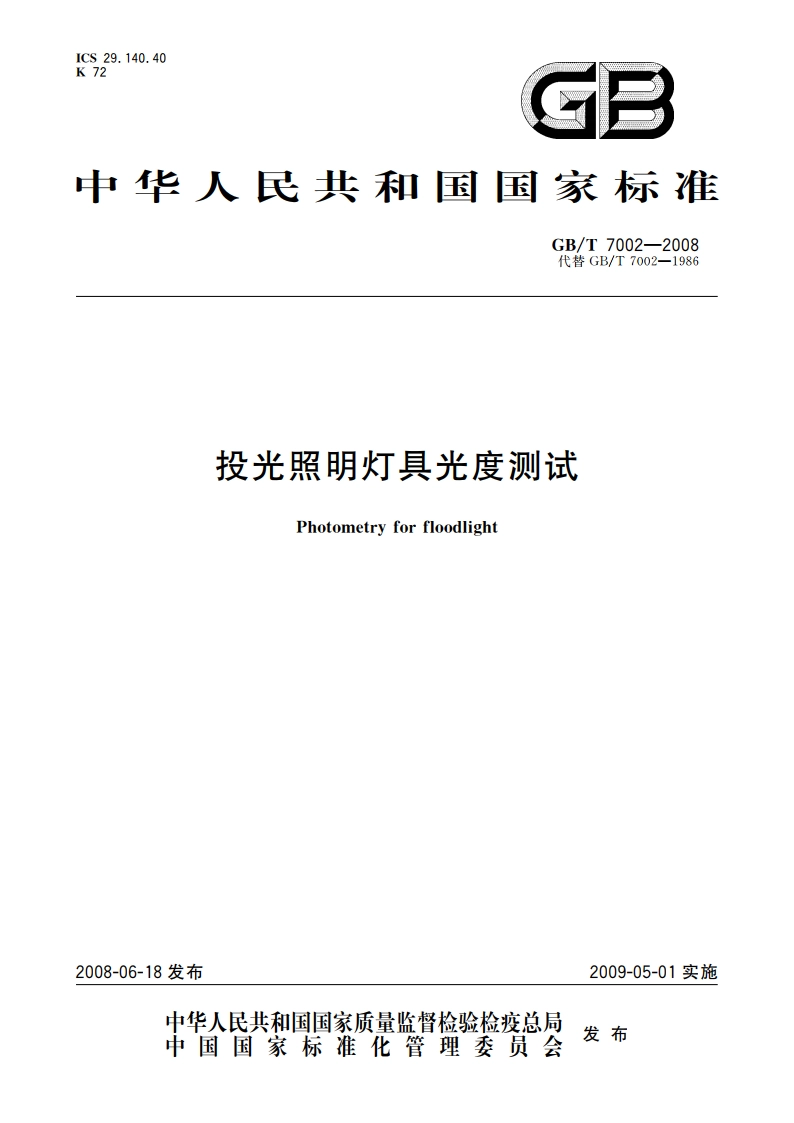

投光照明灯具光度测试 GBT 7002-2008.pdf

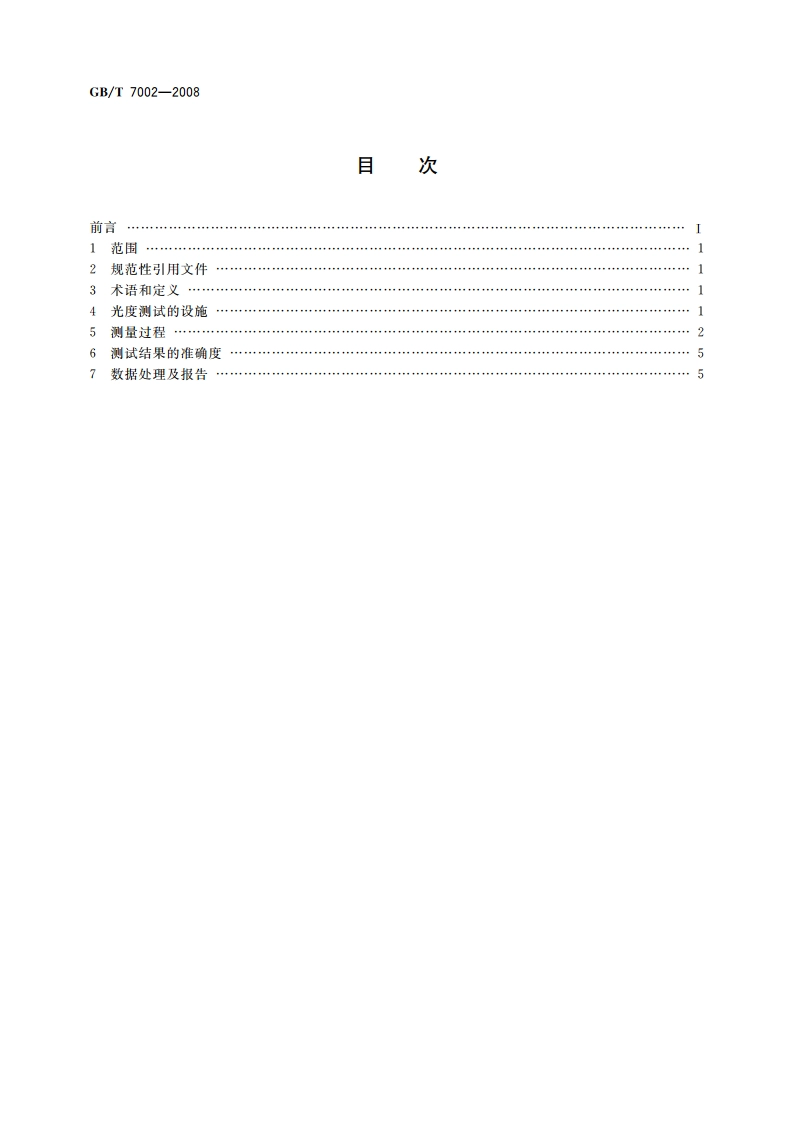

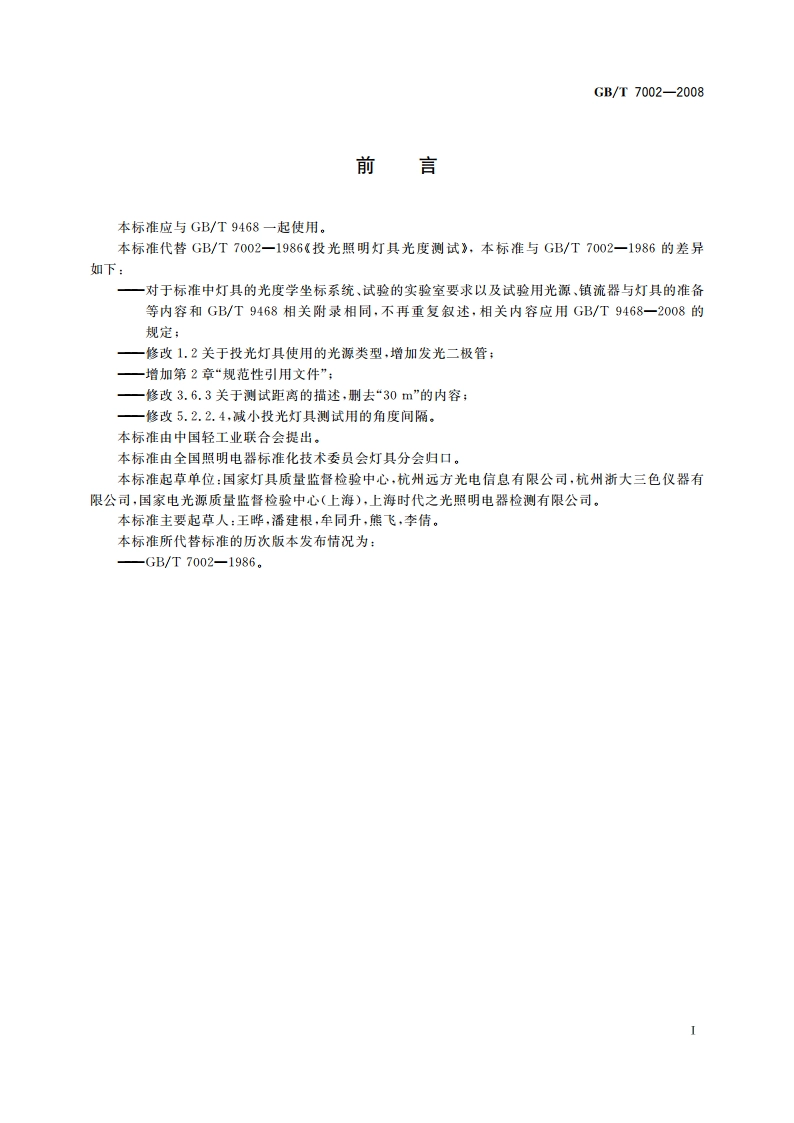

GB/T7002-2008目次前言1】范围12规范性引用义件13术语和定义14光度测试的设施15测量过程26测试结果的准确度57数据处理及报告5GB/T7002-2008个方向旋转，但这两种旋转方法得到的角度指示是不同的。所选用的坐标系统不仅要能表述投光灯具发光强度的分布数据，而且要能适合投光灯具在各种倾斜角度下平面上的照度计算。A平面系统的数据能适合各种绕垂直轴调整角度的投光灯具的立面照度计算，一般绕垂直轴调整角度的投光灯具可采用A型测角仪，但对光源有一定限制，即测量时，当投光灯具的倾斜角变化时，光源的光通量发生变化，应进行修正。B平面系统的数据能适合各种绕水平轴调整倾斜角度的投光灯具照度计算，一般绕水平轴调整倾斜的投光灯具都采用B型测角仪，但对光源有一定限制，即测量时，当投光灯具的倾斜角变化时，光源的光通量不能发生变化，有变化的光源，应对发生的光通量变化进行修正。测角仪角度的精度要求：204土0.148士0.4”0为包含最大光强的垂直和水平半平面上的半峰边角。C平面系统适用于道路照明灯和室内照明灯的光度测量，只要使灯具的光轴垂直向下，都可以采用C平面系统测角仪(C型测角仪)。某些类型的分布光度计用这种系统提供数据，并且被用于投光照明灯具的光度测试，应使用GB/T9468一2008附录A中表A.1给出的转换公式。4.3试验用光源、镇流器与灯具的准备应用GB/T9468一2008附录C的规定。5测量过程5.1被测灯具的一般要求和检查5.1.1被测灯具外形完整，光学附件特别是反射器与前面的玻璃要完好，凡有瘪凹、破碎，裂缝、缺角及污染过的灯具均不能作正常测试，5.1.2光源在灯具中的安装位置应严格按照原设计图纸要求，并在出厂前就周节妥当。可调节光源位置的，在灯具或灯座上应有明确标记，并在设计图纸上有具体尺寸。5.1.3灯具的角度调节机构应可调、可靠，并有明显的方向标记。5.2光度测定方法和实际试验程序应用GB/T9468一2008中的第5章及下述5.2.1至5.2.2的规定。5.2.1测试距离的确定光学测试距离是指灯具光度中心到光度探头表面的距离。足够长的测试距离是保证发光强度测量精度的一个方面，测试距离由以下两条规定来确定。5.2.1.1依照照度和距离的平方反比定律确定测试距离光强测试的距离应在可行的范围内遵循照度和距离的平方反比定律。总的来说，测试距离不应少于灯具出光口面最大尺寸的15倍。但是，对于通过灯具长抽的平面上有近似余弦分布的灯具，最小测试距离可以是垂直于光源轴的发光面尺寸的15倍或者平行于光源轴的发光面尺寸的5倍。使用的最小测试距离应取两个距离的较大者，5.2.1.2依照射束交叉点确定测量距离确定则量距离参照EN13032-1的规定，具体如下：投光灯具的最小测量距离是灯具反射器焦距、反射器开口半径4和最小光源元件（弧柱或灯丝）的直径s的函数。位于最小测量距离的点称为“射束交叉点”，在该位置上观察，灯具是完全闪耀的。测量距离只有在大于这一点的距离时，距离平方反比定律才成立，灯具光度中心到“射束交叉点”距离Dn由下式计算：
