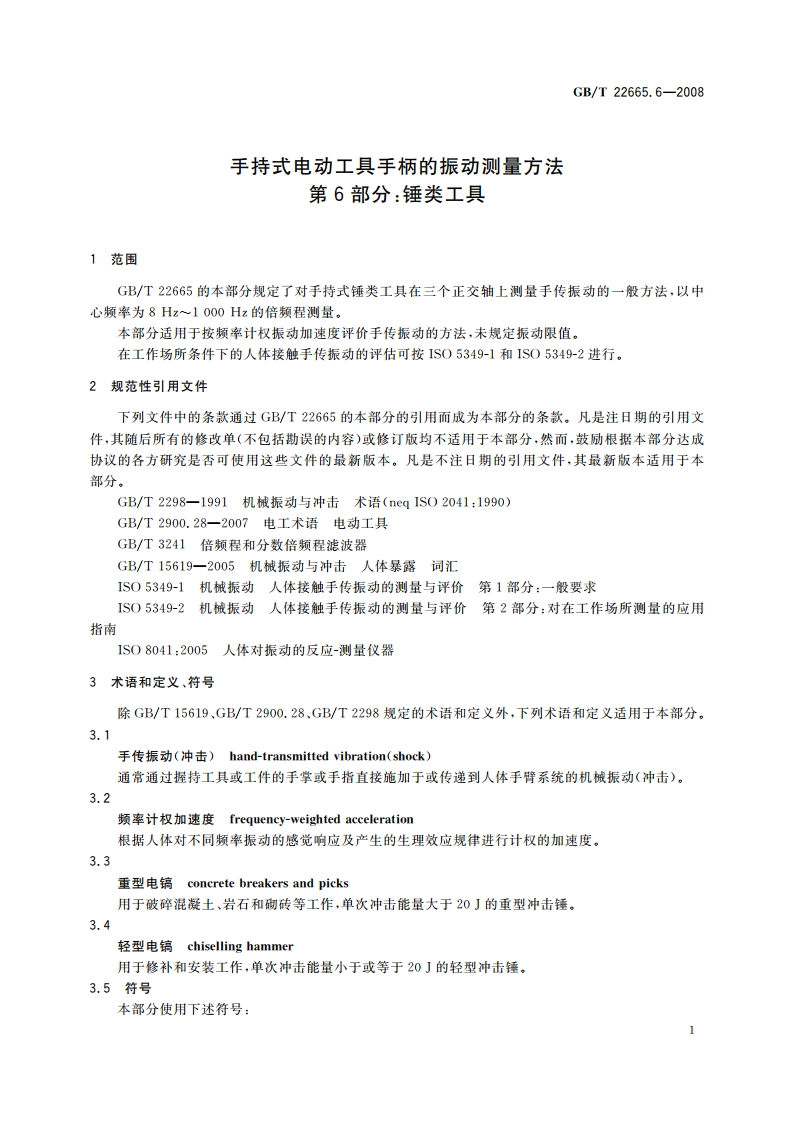

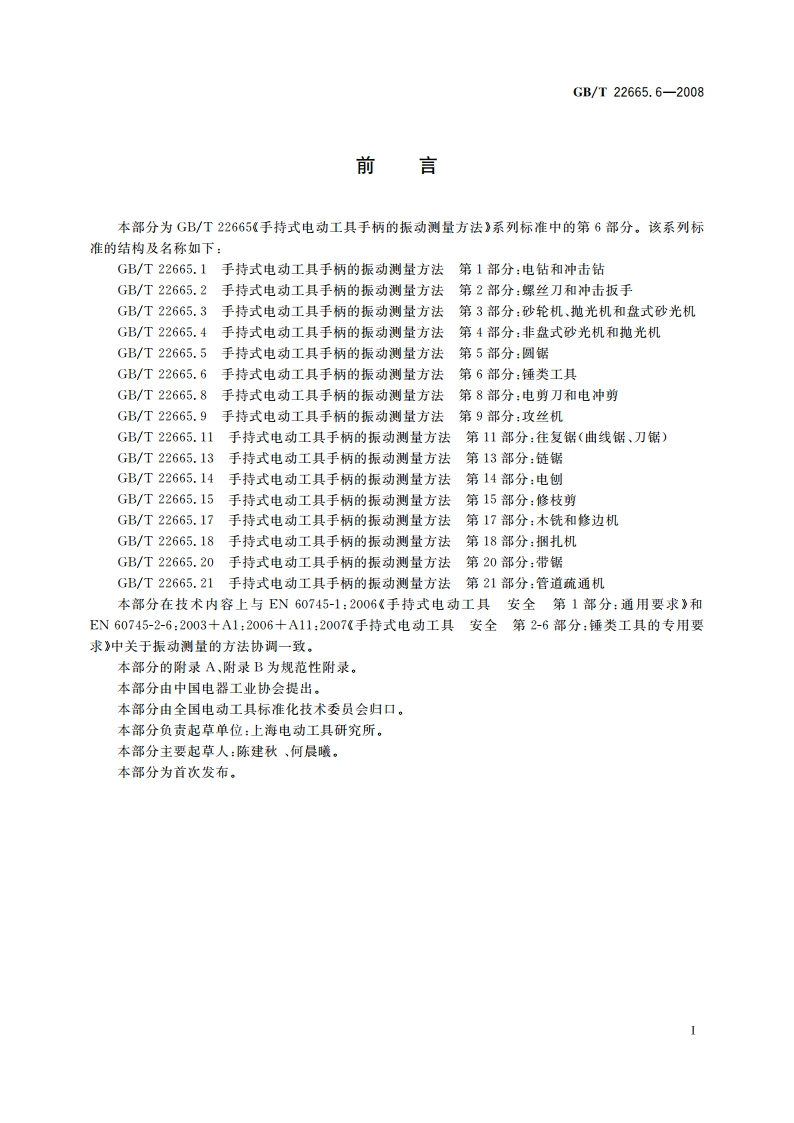

GB/T22665.6-2008手持式电动工具手柄的振动测量方法第6部分：锤类工具1范围GB/T22665的本部分规定了对手持式锤类工具在三个正交轴上测量手传振动的一般方法，以中心频率为8Hz1000Hz的倍频程测量。本部分适用于按频计权振动加速度评价手传振动的方法，未规定振动限值。在工作场所条件下的人体接触手传振动的评估可按1S05349-1和IS05349-2进行。2规范性引用文件下列文件中的条款通过GB/T22665的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，技励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2298一1991机械振动与冲击术语(neq IS02041:1990)GB/T2900.28一2007电工术语电动工具GB/T3241倍频程和分数倍频程滤波器GB/T15619一2005机械振动与冲击人体暴露词汇1S05349-1机械振动人体接触手传振动的测量与评价第1部分：一般要求S05349-2机械振动人体接触手传振动的测量与评价第2部分：对在工作场所测量的应用指南1S08041:2005人体对振动的反应-测量仪器3术语和定义、符号除GB/T15619、GB/T2900.28、GB/T2298规定的术语和定义外，下列术语和定义适用于本部分。3.1手传振动（冲击）hand-transmitted vibration(shock)通常通过握持工具或工件的手掌或手指直接施加于或传递到人体手摩系统的机械振动（冲击）。3.2频率计权加速度frequency-weighted acceleration根据人体对不同频率振动的感觉响应及产生的生理效应规律进行计权的加速度。3.3重型电镐concrete breakers and picks用于破碎混凝土、岩石和砌砖等工作，单次冲击能量大于20J的重型冲击錘。3.4轻型电镐chiselling hammer用于修补和安装工作，单次冲击能量小于或等于20J的轻型神击锤。3.5符号本部分使用下述符号：1GB/T22665.6-20084(t)t时刻频常计权手传振动瞬时单轴加速度，m/s2频率计权手传振动单轴加速度均方根值，m/swr,y,ah在规定的X、Y和Z各方向an值，m/s2m频率计权均方根值加速度的振动总值，m/s2;它是三轴测量的振动值a的平方和的根值.所有操作者测量结果的算术平均值，即总振动值，m/s2,即测试的结果取重复性标准差K的不确定度，m/s2Cy一组测试的变异系数，定义为一组测量值的标准差与该组数值的均值之比：Cy=S-14440004a444(】）式中：Sw-1=2a-:a一一个测量序列中5个振动总值的平均值，m/s2;m一一个测量序列中第i次振动总值，m/s2;N一一个测量序列中测量值的数量（本标准N取5）。4振动4.1振动的消减在不过度影响工具的性能和人机工程（质量，操作等）的前提下，应尽可能地将手柄振动降为最低。注：可以采用工程方法来降低振动。评估应用降低辰动的措施是否成功，是通过将该工具与其他同类型且具有可比性规格和性能的工具的振动水平进行对比，可见参考文献。4.2振动测量的一般要求本测试方法给出了所有关于振动发射特性的确定、声明和验证的必要信息。还可将不同工具的测试结果进行比较。应在说明书中给出工具手静振动水平，及其不确定度K,按下述测试程序确定值，给出的不确定度K表明了测量平均值的偏离程度。4.3振动的特性4.3.1测量的方向传递到手上的振动与X、Y和Z三个正交方向有关，见图1。4.3.2测量的定位图2、图3给出了测量不同类型电镐和电锤时传感器的位置，应在每个手摆持位置处的三个方向进行测量，所有的测量应同时进行。测量应尽可能地靠近手的拇指与食指之间，该位置为操作者正常握持工具的位置。如果握住的部位被柔软的表面材料覆盖，应避免传感器安装的谐振效应。如果只在握持部位装有柔软的表面材料，则应将其去除或者通过一个传感器安装夹或合适的转接器将表面材料压紧。对于具有隔离振动的手柄，刺量的定位会明显地影响振动值。如果传感器不能沿着手柄长度的中间放置，则测量点应在沿握持部位手的左边和右边来确定相应的振动值见图1)。该手柄的测量结果应为两个测量点结果的平均值。
