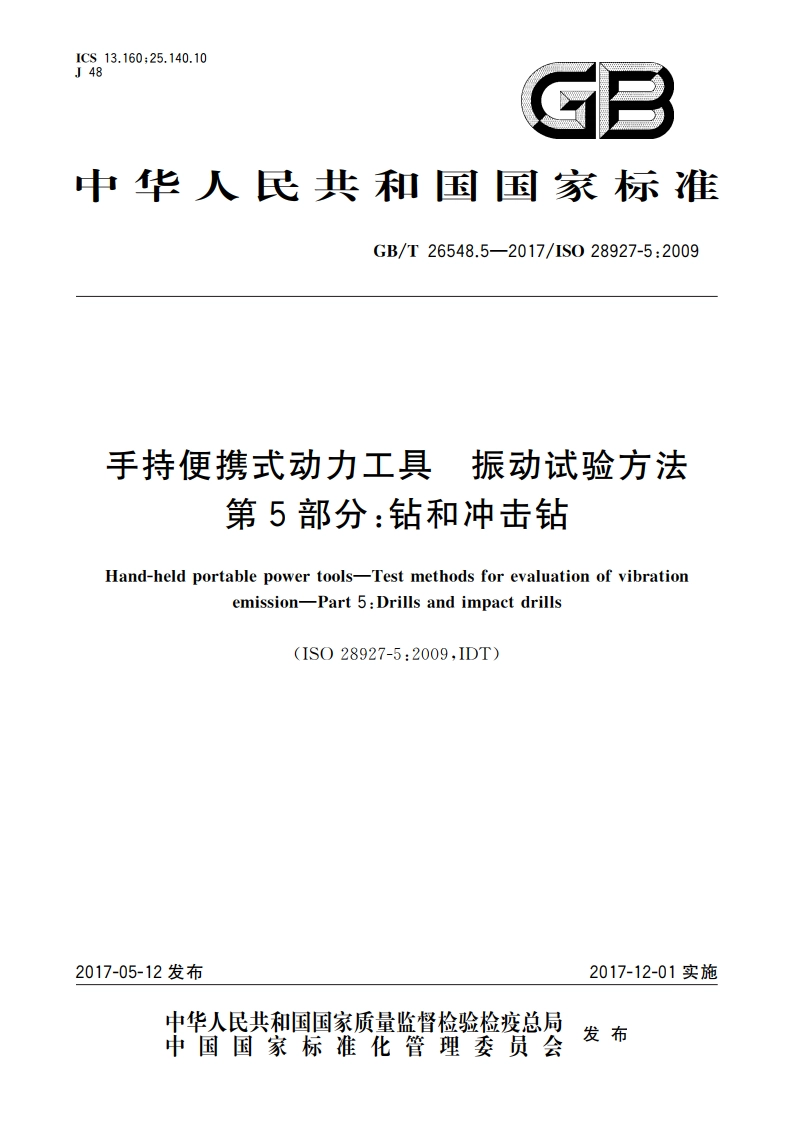

手持便携式动力工具 振动试验方法 第5部分：钻和冲击钻 GBT 26548.5-2017.pdf

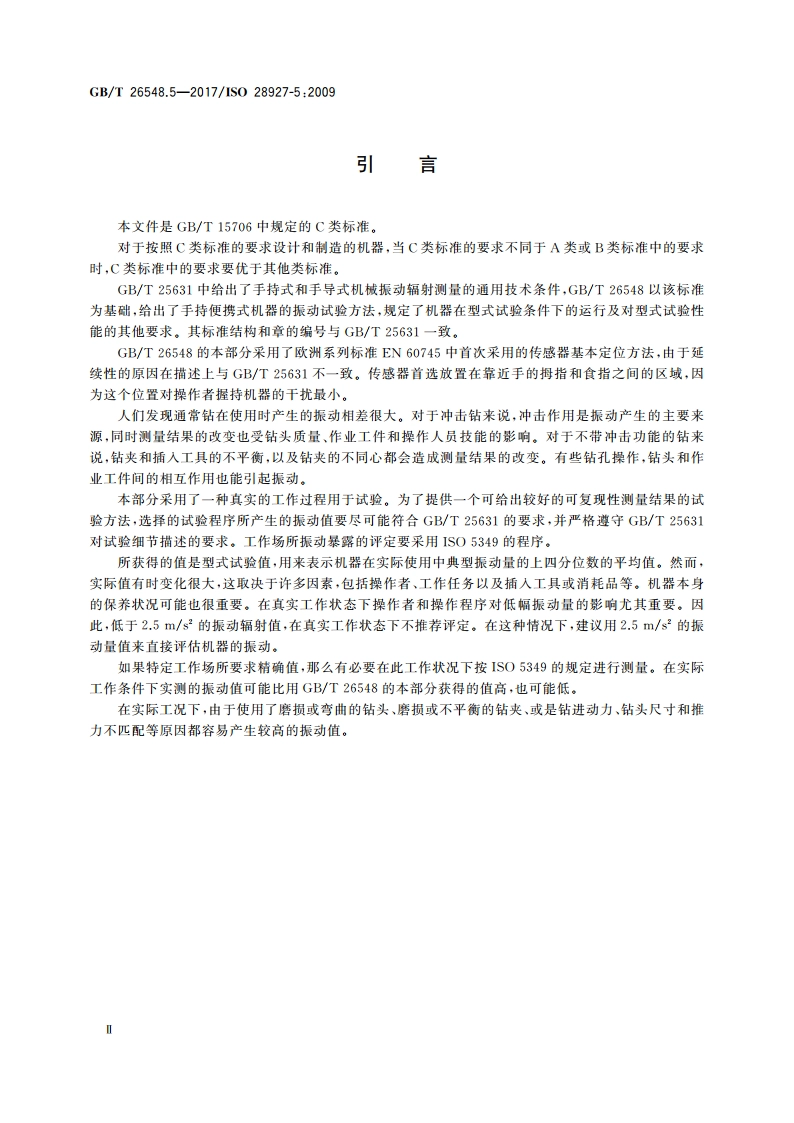

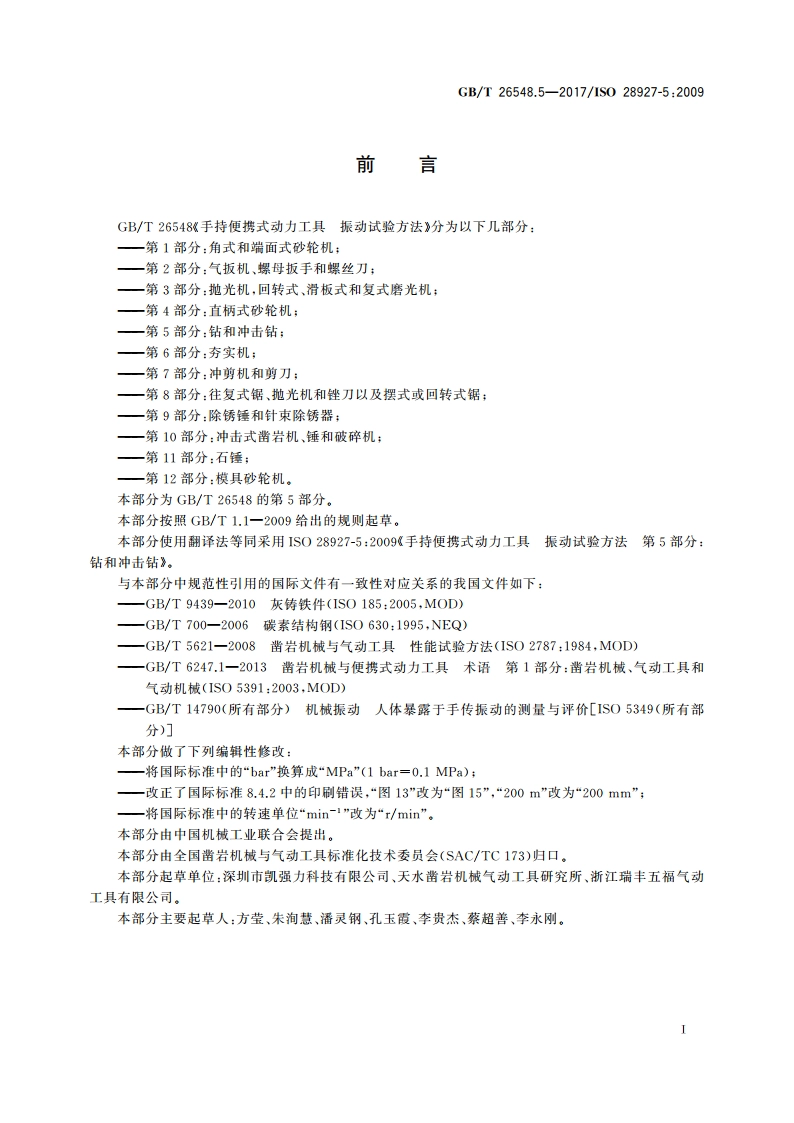

GB/T26548.5-2017/1S028927-5:2009引言本文件是GB/T15706中规定的C类标准。对于按照C类标准的要求设计和制造的机器，当C类标准的要求不同于A类或B类标准中的要求时，C类标准中的要求要优于其他类标准。GB/T25631中给出了手持式和手导式机械振动福射测量的通用技术条件，GB/T26548以该标准为基础，给出了手持便携式机器的振动试险方法，规定了机器在型式试验条件下的运行及对型式试验性能的其他要求。其标准结构和章的编号与GB/T25631一致。GB/T26548的本部分采用了欧洲系列标准EN60745中首次采用的传感器基本定位方法，由于延续性的原因在描述上与GB/T25631不一致。传感器首选放置在靠近手的拇指和食指之间的区域，因为这个位置对操作者握持机器的干扰最小。人们发现通常钻在使用时产生的振动相差很大。对于冲击钻来说，冲击作用是振动产生的主要来源，同时测量结果的改变也受钻头质量、作业工件和操作人员技能的影响。对于不带冲击功能的钻来说，钻夹和插入工具的不平衡，以及钻夹的不同心都会造成测量结果的改变。有些钻孔操作，钻头和作业工件间的相互作用也能引起振动。本部分采用了一种真实的工作过程用于试验。为了提供一个可给出较好的可复现性测量结果的试验方法，选择的试验程序所产生的振动值要尽可能符合GB/T25631的要求，并严格遵守GB/T25631对试验细节描述的要求。工作场所振动泰露的评定要采用IS05349的程序，所获得的值是型式试验值，用来表示机器在实际使用中典型振动量的上四分位数的平均值。然而，实际值有时变化很大，这取决于许多因素，包括操作者、工作任务以及插入工具或消耗品等。机器本身的保养状况可能也很重要。在真实工作状态下操作者和操作程序对低幅振动量的影响尤其重要。因此，低于25m/s2的振动辐射值，在真实工作状态下不推荐评定。在这种情况下，建议用2.5m/s2的振动量值来直接评估机器的振动。如果特定工作场所要求精确值，那么有必要在此工作状况下按ISO5349的规定进行测量。在实际工作条件下实测的振动值可能比用GB/T26548的本部分获得的值高，也可能低。在实际工况下，由于使用了磨损或弯曲的钻头、磨损或不平衡的钻夹、或是钻进动力、钻头尺寸和相力不匹配等原因都容易产生较高的振动值。/GB/T26548.5-2017/1S028927-5:2009注1：通常榆出抽装有钻夹，或装有带莫氏推度或其他菲度的套管，使其便于在金属、木材和其他材料上通过钻进、饺削和管道扩孔的方式成孔。注2：改写1S05391:2003,定义2.1.1.3.1.2直柄式钻straight dril川手柄、马达与输出轴同轴的钻。注：改写1S05391:2003,定义2.1.1.1.3.1.3角式钻angle dril川输出轴与手柄、马达轴线成一定角度的钻。注：改写1S05391:2003,定义2.1.1.3.3.1.4枪柄式钻drill with pistol grip:pistol-grip drill工具手柄安装在马达和输出轴侧面的钻。1S05391:2003,定义2.1.1.23.1.5冲击钻impact drill内部安装有冲击系统对回转输出轴产生轴向冲击运动的钻。3.1.6加载装置loading device用于获得机器输出轴稳定的转速并吸收机器输出能量的装置。3.2符号下列量和单位符号适用于本文件。符号说明单位(he颊率计权手传振动的均方根（红.m.s)单轴向加速度值m/sa频率计权均方根加速度的总振动值，是a,在X,Y、Z轴上分量的平方和的根m/s*d同一名操作者在同一强持位置的a,值的算术平均值m/s:ak所有操作者在同一个握持位置的，值的算术平均值m/sa多台机器上对于同一个摆持位置的值的算术平均值m/s:ahe标示的振动福射值m/s5-1一组试验的标准偏差（针对于一件样品，；）m/s*OR可复现性标准偏差（针对于一个统计总体，。）m/sC.一组试验的变异系数个不确定度m/s24基本准则和振动试验方法本部分以GB/T25631的要求为基础，其结构除附录外在条款标题和编号等方面都与GB/T25631相对应。附录A提供了试验报告的样式，附录B是不确定度K的确定方法。2
