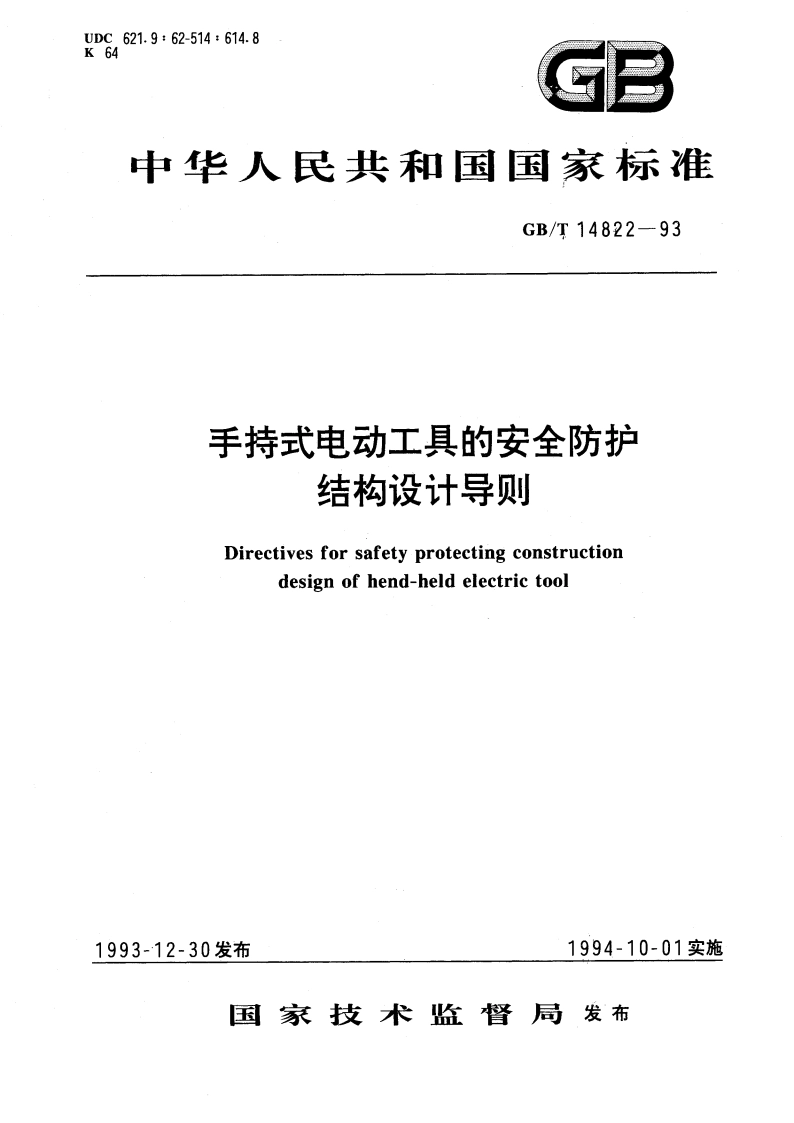

中华人民共和国国家标准手持式电动工具的安全防护结构设计导则GB/T14822一93Directives for safety protecting constructiondesign of hend-held electric tool1主题内容与适用范围本标准规定了手持式电动工具安全防护结构设计应遵循的一般原则。本标准适用于一般环境条件下使用的手持式电动工具（以下简称工具）。对于在特殊环境条件下和特殊场合下使用的手持式电动工具，如要求有特殊结构或专门要求时，则还应符合相应标准的要求。本标准仅对GB3883.1手持式电动工具的安全第一部分：一般要求（可供认证用）进行说明和设计提示。2引用标准GB3883.1手持式电动工具的安全第一部分：一般要求（可供认证用）GB3883.2手持式电动工具的安全第二部分：螺丝刀和冲击扳手的专用要求（可供认证用）GB3883.3手持式电动工具的安全第三部分：电动砂轮机、抛光机和盘式砂光机的专用要求(可供认证用)GB3883.4手持式电动工具的安全第四部分：砂光机的专用要求（可供认证用）GB3883.5手持式电动工具的安全第五部分：圆锯和圆刀的专用要求（可供认证用）GB3883.6手持式电动工具的安全第六部分：电钻的专用要求（可供认证用）GB3883.7手持式电动工具的安全第七部分：电锤的专用要求（可供认证用）GB3883.8手持式电动工具的安全第八部分：电剪刀的专用要求（可供认证用）GB3883.9手持式电动工具的安全第九部分：电动攻丝机的专用要求（可供认证用）GB3883.10手持式电动工具的安全第十部分：电刨的专用要求（可供认证用）GB3883.11手持式电动工具的安全第十一部分：电动往复锯（曲线锯、刀锯）的专用要求（可供认证用)GB3883.12手持式电动工具的安全第十二部分：混凝土振动器（插入式振动器）的专用要求(可供认证用)GB4706.1家用和类似用途电器的安全通用要求GB3100国际单位制及其应用GB1002单相插头插座型式、基本参数与尺寸GB1003三相插头插座型式、基本参数与尺寸GB2099单相三相插头插座技术条件GB9088电动工具型号编制方法GB2900.28电工名词术语电动工具GB5013.2额定电压450/750V及以下橡皮绝缘电缆第二邵分通用橡套软电线国家技术监督局1993-12-30批准1994-10-01实施GB/T.14822-93GB973十字槽扁圆头螺钉GB11918工业用插头插座和耦合器一般要求GB11919工业用插头插座和耦合器插销和插套尺寸，互换性的要求GB192普通螺纹基本牙型GB193普通螺纹直径与螺距系列（直径1600mm)GB194普通螺纹直径0.250.9毫米基本尺寸GB195普通螺纹直径0.250.9毫米公差GB196普通螺纹基本尺寸（直径1600mm)GB197普通螺纹公差与配合（直径1355mm)GB5023.2额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）固定敷设用电缆（电线）GB5023.3额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）连接用软电缆（电线）JB1171橡皮绝缘丁腈护套引接线JB1812氯磺化聚乙烯橡皮绝缘引接线JB1138丁腈聚氯乙烯复合物绝缘引接线ZBK64009电动工具内部布线联接件ZBK64010电动工具电源线护套3定义3.1手持式电动工具用手握持或悬挂进行操作的电动工具。下述电动工具也属手持式电动工具范围：a.在正常工作时用手扶持操作的工具，例如凿岩机、电镐等：b.软轴传动电动工具，不论其电动机是携带的还是固定的：c.本身不作任何改装即能安装在支架上作固定式工具作用的手持式工具。装有电热元件的工具，除了要符合GB3883外，还要符合GB4706.1中有关电热元件的部分。3.21类电动工具工具在防止触电的保护方面不仅依靠基本绝缘，而且包含一个附加的安全保护措施，其方法是将可触及的金属零件与已安装的固定线路中的保护（接地）导线连接起来，使可触及的金属零件在基本绝缘损坏时不成为带电体。【类工具中的那些在基本绝缘失效时会成为带电体的可触及的金属零件都应水久地、可靠地和工具内的接地端子或器具进线座的接地插脚连接起来，装有不可拆卸的软电缆或软线的工具，工具内的接地端子必须与软电缆或软线中的用作保护（接地）线的芯线连接起来。【类工具的可触及金属零件如果不与按地端子或接地插脚连接，并且也不被连接在接地端子或接地插脚上的金属件与带电部分完全隔开，则应按类工具的相应零件来设计，如图1所示。例如1类工具设计成为图2所示。铭牌b与变速箱之间由绝缘材料制成的机壳隔开并且不接地，则铭牌与绕组端部之间应符合加强绝缘的要求。如果铭牌位置后移到与绕组端部完全被定子铁心隔离，当定子铁心不接地时，铭牌与绕组之间应符合双重绝缘要求：定子铁心接地则铭牌与绕组之间只要符合基本绝缘要求即可。【类工具中可以有双重绝缘或加强绝缘部分，或者有安全特低电压运行的部分。除另有规定外，【类工具中以安全特低电压运行的部分其内部及对地按I类工具要求设计，与工具的其他部分之间按I类工具的要求进行设计。2
