手扶拖拉机 振动测量方法 GBT 7927-2007.pdf

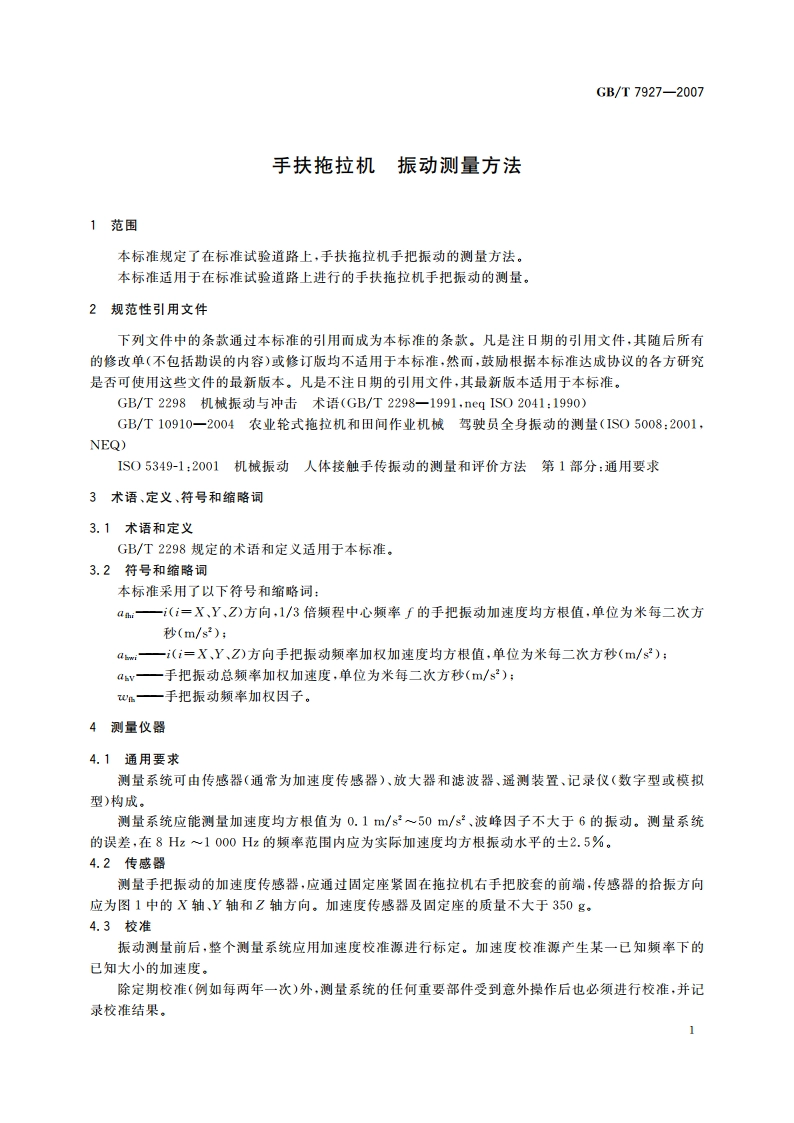

GB/T7927-2007手扶拖拉机振动测量方法1范围本标准规定了在标准试验道路上，手扶拖拉机手把振动的测量方法。本标准适用于在标准试验道路上进行的手扶拖拉机手把振动的测量。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2298机械振动与冲击术语(GB/T2298一1991，neq1S02041:1990)GB/T10910一2004农业轮式拖拉机和田间作业机械驾驶员全身振动的测量(IS05008:2001,NEQ)IS05349-1:2001机械振动人体接触手传振动的测量和评价方法第1部分：通用要求3术语、定义、符号和缩略词3.1术语和定义GB/T2298规定的术语和定义适用于本标准。3.2符号和缩略词本标准采用了以下符号和缩路词：4一i(i=X,Y、Z)方向，1/3倍频程中心频率f的手把振动加速度均方根值，单位为米每二次方秒(m/s):a一i(i=X、Y、Z)方向手把振动频*加权加速度均方根值，单位为米每二次方秒(m/s2):4v一手把振动总频率加权加速度，单位为米每二次方秒(m/s2):.一手把振动频率加权因子。4测量仪器4.1通用要求测量系统可由传感器（通常为加速度传感器）、放大器和滤波器、遥测装置、记录仪（数字型或模拟型)构成。测量系统应能测量加速度均方根值为0.1m/s”50m/s2、波峰因子不大于6的振动。测量系统的误差，在8Hz1000Hz的频米范围内应为实际加速度均方根振动水平的士2.5%。4.2传感器测量手把振动的加速度传感器，应通过固定座紧固在拖拉机右手把胶套的前端，传感器的拾振方向应为图1中的X轴、Y轴和Z轴方向。加速度传感器及固定座的质量不大于350g。4.3校准振动测量前后，整个测量系统应用加速度校准源进行标定。加速度校准源产生某一已知频率下的已知大小的加速度。除定期校准（例如每两年一次）外，测量系统的任何重要部件受到意外操作后也必须进行校准，并记录校准结果。
