射频连接器 第24部分：75Ω电缆分配系统用螺纹连接射频同轴连接器(F型)分规范 GBT 11313.24-2013.pdf

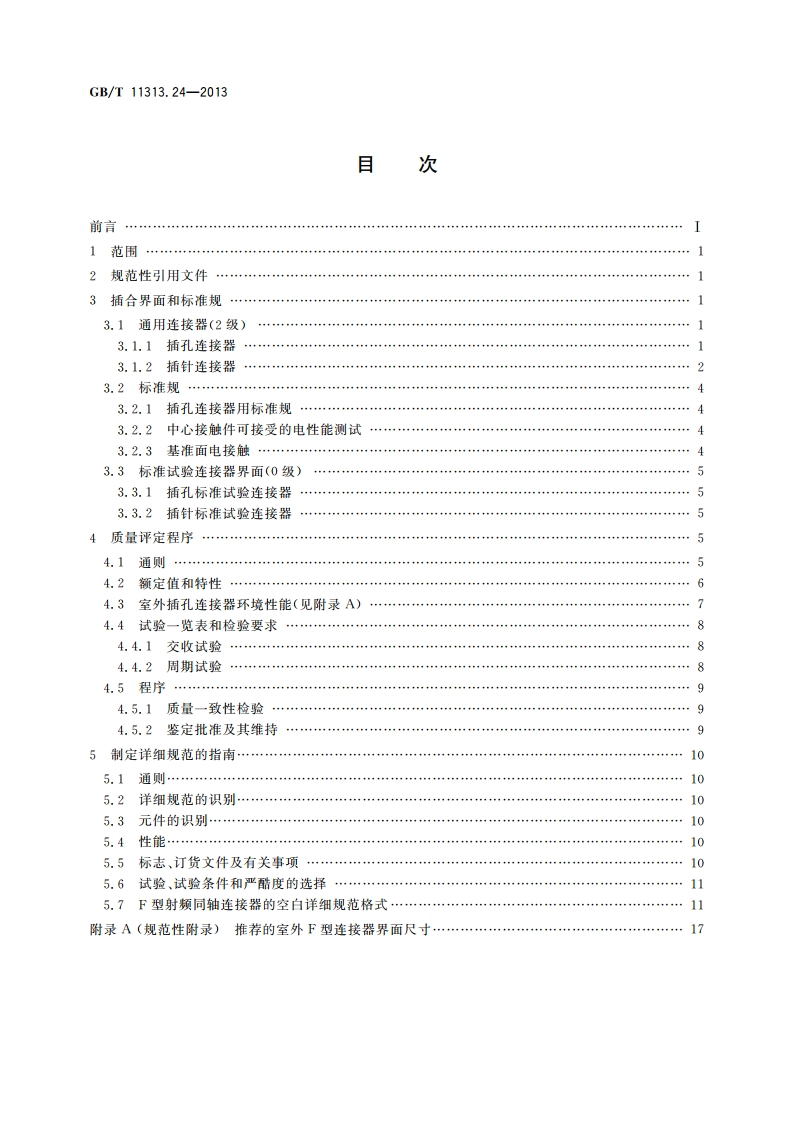

GB/T11313.24-2013目次前言】范围2规范性引用文件3插合界面和标准规13.1通用连接器(2级)3.1.1插孔连接器3.1.2插针连接器32标淮规3.2.1插孔连接器用标准规3,2.2中心接触件可接受的电性能测试43.2.3基淮面电接触43.3标准试验连接器界面(0级)3.3.1插孔标准试验连接器53.3.2插针标准试验连接器4质量评定程序54,1通则54,2额定值和特性4,3室外插孔连接器环境性能（见附录A)74,4试脸一览表和检验要求4,4.1交收试验84.4.2周期试验84.5程序94.5.1质量一致性检验4,5,2鉴定批准及其维持05制定详细规范的指南105,1通则105,2详细规范的识别105.3元件的识别105.4性能105,5标志、订货文件及有关事项105,6试验、试验条件和严酷度的选择115.7F型射频同轴连接器的空白详细规范格式11附录A(规范性附录)推荐的室外F型连接器界面尺寸17GB/T11313.24-2013前言GB/T11313%射频连接器分为以下几个部分：一第1部分：总规范一般要求和试验方法：一第2部分：9.52型射频同轴连接器分规范；一第24部分：75电缆分配系统用螺纹连接射频同轴连接器(F型)分规范，3E933本部分为GB/T11313的第24部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T11313.24一2001射顷连接器第24部分：750电缆分配系统用螺纹连接射频同轴连接器(F型)。本部分与GB/T11313.24一2001相比，主要技术变化如下：一删除了“IEC型号命名”、“连接器的说明”（见GB/T11313.24一2001的第2章、第3章）。一增加了“规范性引用文件”（见第2章）一增加了“标准规”（见3.2）。增加了“标准试验连接器界面(0级)”（见3.3）。一修改了“额定值和特性”（将反射系数指标做了适当的调整，将机械耐久性由1000次调整为500次)（见4.2）。一增加了“质量评定程序”（见第4章）。一增加了“制定详细规范的指南”（见第5章）。一增加了“附录A”(见附录A)。本部分使用重新起草法参考1EC61169-24:2009射频连接器第24部分：75电缆分配系统用螺纹连接射频同轴连接器(F型)分规范。本部分与IEC61169-24:2009的一致性程度为非等效。本部分与IEC61169-24:2009的主要差别如下：一删除了“表1、表2中的对于尺寸的描述”（见表1、表2）。一修改了“插合界面和标准规”部分尺寸（将表3中第3次和第5次a尺寸由1.136mm士0.005mm统一为1.075mm土0.005mm)(见第3章)。一增加了“标准试验连接器界面(0级)”（见3.3）。一修改了“额定值和特性”（将反射系数指标做了适当的调整，将机械耐久性由1000次调整为500次)（见4.2）。一修改了“室外插孔连接器环境性能”（见4.3）。一修改了“附录A”(图A.2中增加密封圈)。请注意本部分的某些内容可能涉及专利。本部分的发布机构不承担识别这些专利的责任。本部分由中华人民共和国工业和信息化部提出。本部分由全国电子设备用高频电缆及连接器标准化技术委员会(SAC/TC190)归口。本部分起草单位：镇江蓝箭电子有限公司、中国电子技术标准化研究院。本部分主要起草人：刘庆、严红忠、吴正平。本部分所代替标准的历次版本发布情况为：-GB/T11313.24-2001。
