实验室玻璃仪器 双口、三口球形圆底烧瓶 GBT 15725.4-1995.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
实验室玻璃仪器
双口、三口球形圆底烧瓶
GBT
15725.4-1995
实验室
玻璃仪器
双口
球形
烧瓶
15725.4
1995

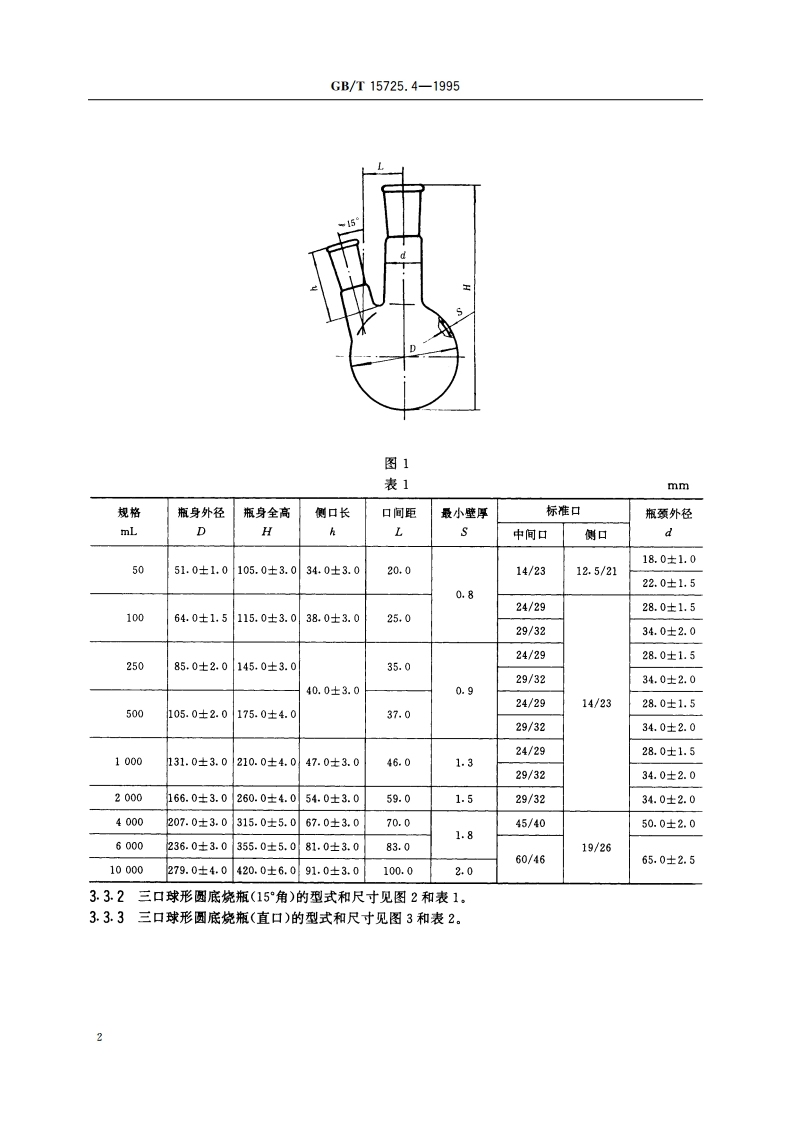

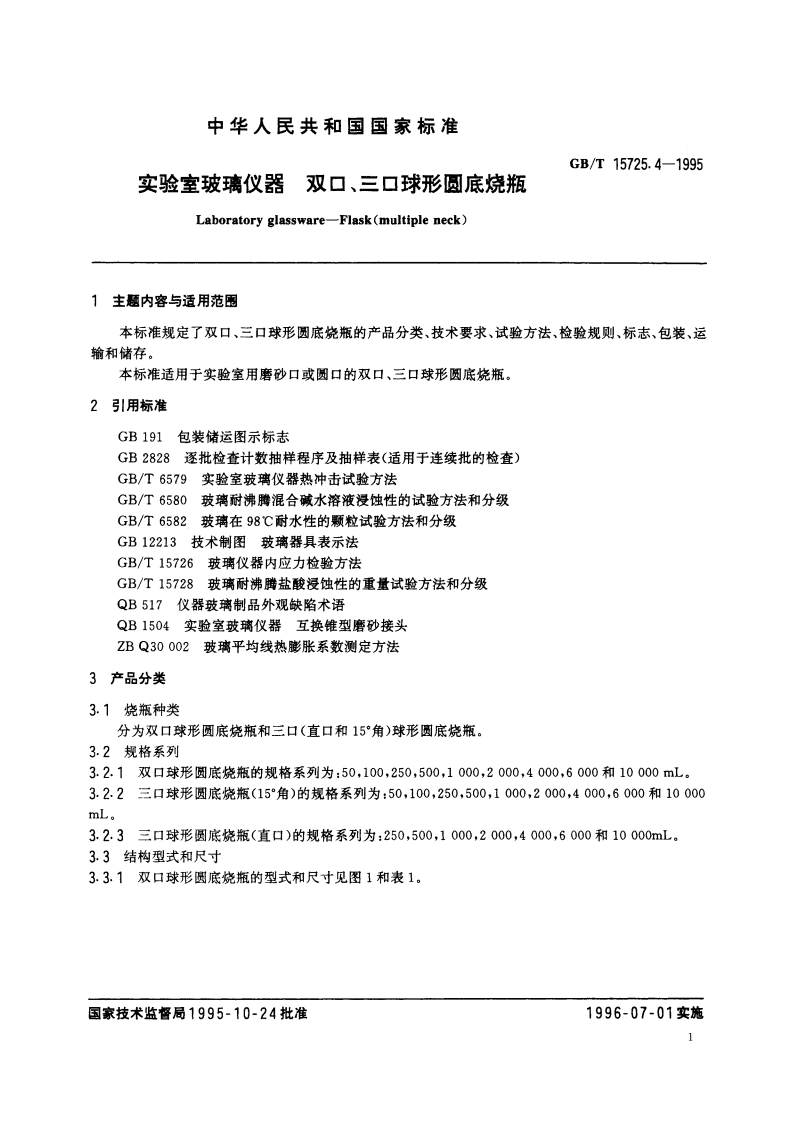

GB/T15725.4-1995表3理化性能指标在20一300范固内玻璃的线影胀暴数口5.510-K-1耐水性能1级耐酸性能1级耐碱性能A,级注：买方需要特殊规格及驶厚烧瓶的耐热冲击值时，可以按GB/T6579进行试验，4.1.2色泽制造烧瓶的玻璃应无色透明，允许带有玻瑞本身的浅黄绿色。42内应力双折射的光程差数值不应超过180nm/cm,4.3结构4.3.1磨砂接口为磨砂双口、三口烧瓶时，其警砂接口应符合QB1504的要求.4.3.2焊接部位的壁厚烧瓶焊接部位的壁厚不准薄于瓶壁(S)的厚度。4.3.3瓶颈烧瓶颈应上下粗细一致，不应有明显的弯曲。颈与壁部的过渡半径约等于颈的半径。瓶口可以翻边或圆口。4.4外观要求4.4.1气泡薄皮气泡、破气泡不允许存在，径长小于0.5mm能目测的气泡在10mm10mm面积内不多于3个。同时应不超过表4的规定。表4规格底部颈部气泡径长莹部气泡径长颈部、壁部气袍总数mL气泡径长，mm个数mmmm下501000.5-1.010.51.00.51.01.12.011.17.01.14.022505000.51.020.51.00.51.061.12.011.110.01.16.03100030000.51.030.51.00.51.011.1-3.021.114.01.1-7.0400060000.51.040.51.00.51.0101.14.021.118.01.110.0100000.51.050.51.00.51.0151.15.031.140.01.112.08注：底部指瓶身的1/6（圆底产品）或1/10（平底产品）以下，身部指瓶身的1/6（圆底产品）以上，颈部指瓶口以下，瓶身以上部位。4.4.2节瘤
