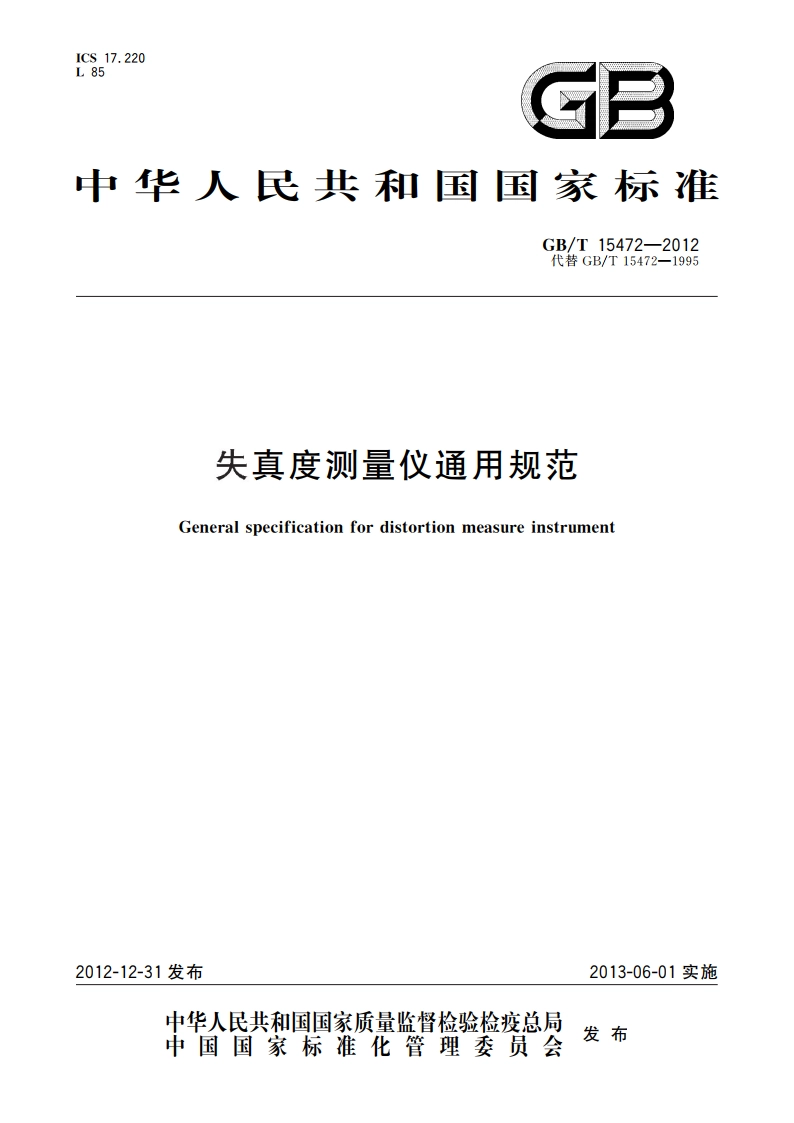

失真度测量仪通用规范 GBT 15472-2012.pdf

GB/T15472-20123.5谐波失真harmonic distortion一个理想正张波信号经过传输网络后，由于该网络的非线性工作特性，使其输出信号变为非正弦波信号，其中除具有基波信号外，同时还有若干个高次谐波信号，这些波形的变化称为谐波失真。3.6谐波失真度(THD,)harmonic distortion factor衡量一个非正弦波信号的失真程度，通常用谐波失真度描述。其理论定义为：总谐波信号的有效值电压（均方根值）与基波信号的有效值电压之比，取其百分比值。谐波失真度THD。(用D。表示)按式(1)计算：D,-0+0+C100%n5nnn(】）U式中：U一基波信号的有效值电压：U,U。一各次谐波信号的有效值电压。失真度D。的测量方法应采用选频方法。在实际中，对一个非理想正弦波信号的谐波失真度THD(用D表示)测量，通常采用基波抑制（滤除)方法。其定义为：总谐波信号的有效值电压与总信号的有效值电压之比，取其百分比值。谐波失真度D按式(2)计算：D-+U+匹100%(2w+U+U由式(1)与式(2)得：DDo=X100%11nn3111n31311111n（3）-DD=D。100%0nn（4）1+D月当谐波失真度D小于10%时，D。D。当谐波失真度D大于10%时，应将D值依式(3)换算为D。值作为谐波失真度，与实测的D值进行误差计算。3.7总失真度total distortion factor;DISTN在通常的谐波失真度测量中，被测信号中包括有噪音分量，其总失真度(D1STN)按式(5)计算：D1STN=O+O+0+O100%11111311n（5）式中：U、一噪音分量的有效值电压：U一被测信号的有效值电压。3.8固有噪音intrinsic noise由失真仪内部电路所产生的噪音。固有噪音的测试条件为：在失真仪输入端并接规定电阻，电压表显示其噪音量值。在全频段范围内，取其稳定的最大值。3.9基波抑制fundamental rejection失真仪采用基波抑制电路程序时，该电路对被测信号中的基波分量滤除的程度，基波仰制通常以分
