天然胶乳 环法测定表面张力 GBT 18396-2008.pdf

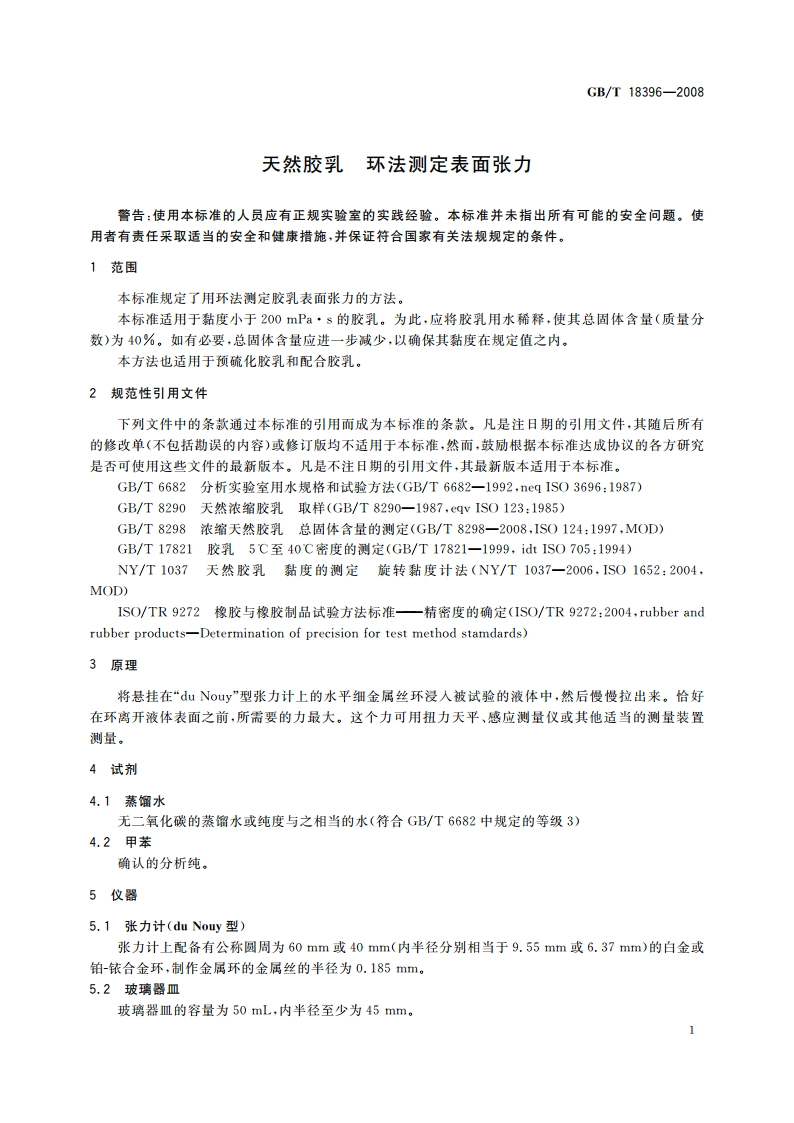

GB/T18396-20085.3恒温浴或其他调温装置能将试样温度调节到23C士1C(热带地区为27C土1C)。注：湿度范围在20C30C时，胶乳表面张力的混度系数为每摄氏度0.1mN/m,6取样按照GB/T8290规定的方法进行取样。7操作程序7.1仪器的准备仔细清洗玻璃器皿(5,2)，因为任可污染都可能影响测定结果。清洗张力计环(5,1)的方法是先在水(4,1)中清洗，然后在本生灯或甲醇火焰的氧化焰处加热。拿取张力计环时应特别小心，以避免接触到环或使环变形，确保在测定期间张力计环始终与液体表面平行。否则，会导致测定结果不准确。7.2校准按照制造厂的说明书，用一标准质量或参比液体如蒸馏水(4.1)或甲苯(4.2)相对照，仔细校准张力计的刻度，以便使刻度能读至毫牛顿每米(mNm)。注：校准通常用一标准质量对照进行，应注意，结果的计算（见第8章）根据不同的校淮方式采用不同的校正系数。7.3试样的制备7.3.1如果胶乳试样的总固体含量未知，可按GB/T8298测定。如果总固体含量（质量分数）大于40%,应用水(4,1)将试样稀释到40%士1%。如果估计稀释后的试样的黏度仍然大于200Pas,可视情况按NY/T1037规定的方法进行测定。如有必要，可进一步稀释试样直至黏度小于200mPas,记下最终固体含量。注：将总固体含量（质量分数）稀释到40%，使其对胶乳的表面张力产生很小的影响，在某些情况下，可能要求高固体含量的表面张力，在这种情况下，只要黏度小于200Ps,即可按规定的方法测量，而对精度几乎没有影响。如果稀释过的胶乳试样的密度未知，可按GB/T17821测定。7.3.2用恒温浴(5.3)时，将稀释试样的温度调节到23士1C(热带地区调节到27C士1C)。7.3.3使用移液管，将其尖端深深置于液体表面以下，取出大约25mL的经稀释的试样，并转移到玻璃器皿(5.2)中。用一张硬的过滤纸擦去试样表面的所有气泡，并立即测量表面张力，以免因表面结皮而造成误差。7.4测定在张力计不受气流影响的情况下，按照制造厂的说明，将盛有经稀释试样的玻璃器皿放到可调节的平台上，使之正好处于张力计环的下方。调节张力计，当环处于干燥且标度读数为0时，使张力计的横梁始终处于平衡状态。升起平台，直至液体与白金环接触，并将白金环浸入液体中，深度约为5m。调节平台螺旋使平台慢慢下降，同时增加金属丝的扭力。协调这两项操作，使张力计横梁处于平衡状态。当附着在环上的薄膜接近破裂时，应非常缓慢地进行调节。用自动张力计测定时，调节环的深度在液体表面以下大约5，调节玻璃器皿的移动速度为10mm/min。在环与胶乳刚分开前的瞬间，记录最大标度读数（对未稀释的高黏度胶乳，这一点特别重要）。在薄膜破裂之前，立即再将玻璃器皿升起，再将环浸入液体中。重复测定三次，共测定四次。如果薄膜破裂，按7.1所述清洗环，再重新测定。剔除第一个读数，取后三次读数的平均值。这三次读数应在平均值的土0.5mN/m的范围内。8结果的表示8.1按标准质量校准通常，如果张力计已经按标准质量进行了校准，读数应用以环的尺可寸和液体的密度而定的系数进行2
