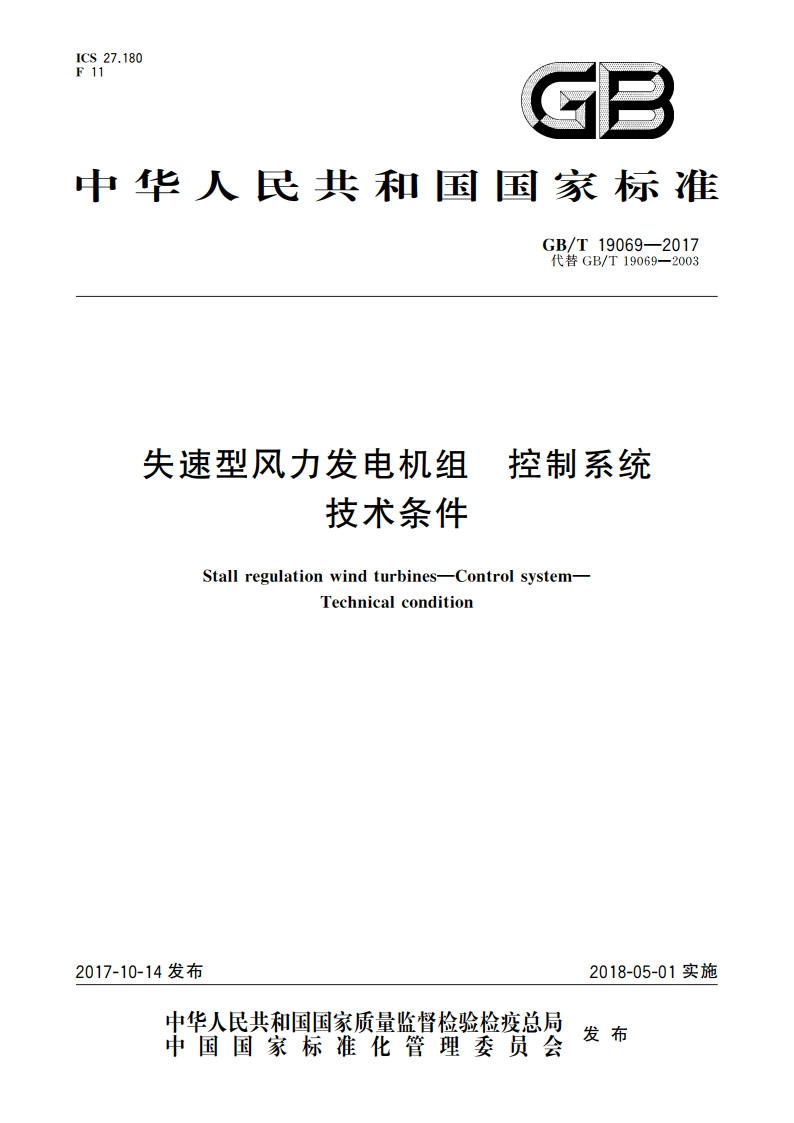

失速型风力发电机组 控制系统 技术条件 GBT 19069-2017.pdf

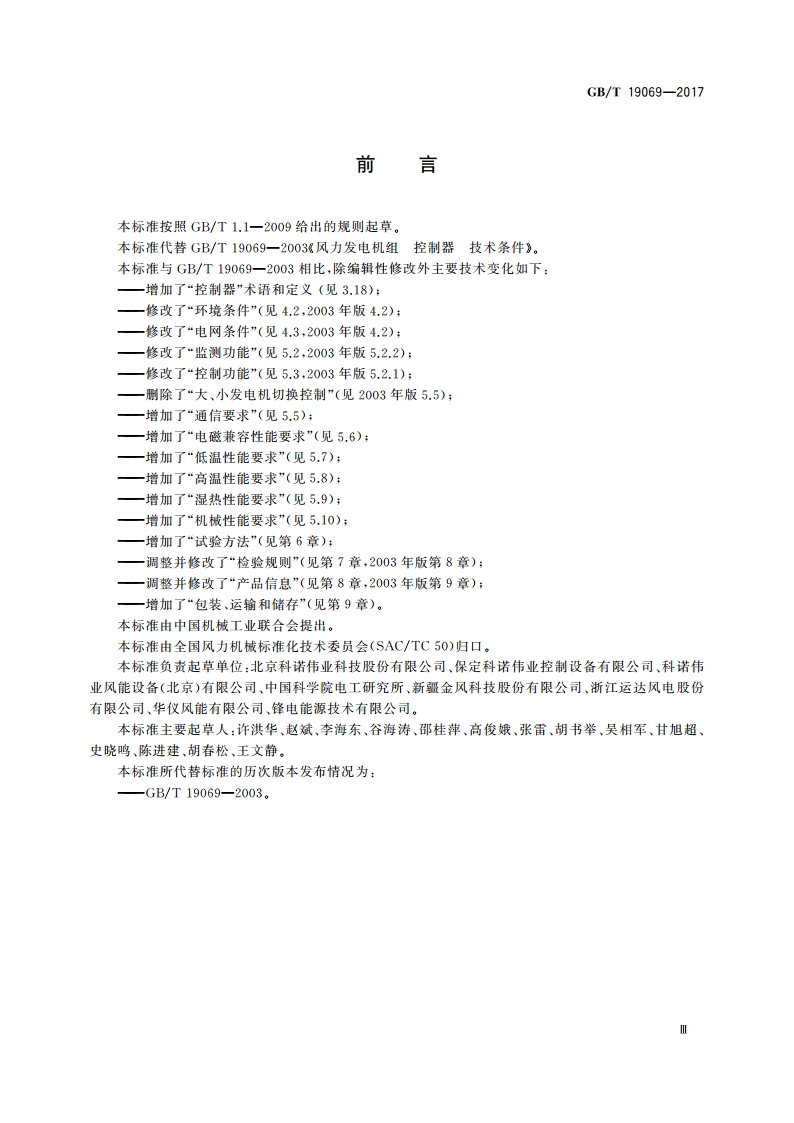

GB/T19069-2017前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T19069一2003风力发电机组控制器技术条件。本标准与GB/T19069一2003相比，除编辑性修改外主要技术变化如下：一增加了“控制器”术语和定义（见3.18）：一修改了“环境条件”（见4.2,2003年版4.2）：一修改了“电网条件”（见4.3,2003年版4.2）：一修改了“监测功能”（见5.2,2003年版5.2.2）：一修改了“控制功能”（见5.3,2003年版5.2.1）；一明除了“大、小发电机切换控制”（见2003年版5.5）：一增加了“通信要求”（见5.5）：一增加了“电磁兼容性能要求”（见5.6）：增加了“低温性能要求”（见5.7）：一增加了“高温性能要求”（见5.8）：增加了“湿热性能要求”（见5.9）：一增加了“机械性能要求”（见5.10）：增加了“试验方法”（见第6章）：一调整并修改了“检验规则”（见第7章，2003年版第8章）：一调整并修改了“产品信息”（见第8章，2003年版第9章）：一增加了“包装、运输和储存”（见第9章）。本标准由中国机械工业联合会提出。本标准由全国风力机械标准化技术委员会(SAC/TC50)归口。本标准负贵起草单位：北京科诺伟业科技股份有限公司、保定科诺伟业控制设备有跟公司、科诺伟业风能设备（北京）有限公司、中国科学院电工研究所、新疆金风科技股份有限公司、浙江运达风电股份有限公司、华仪风能有限公司、锋电能源技术有限公司。本标准主要起草人：许洪华、赵试、李海东、谷海涛、邵桂萍、高俊娥、张雷、胡书举、吴相军、甘旭超、史晓鸣、陈进建、胡春松、王文静。本标准所代替标准的历次版本发布情况为：-GB/T19069-2003.GB/T19069-2017失速型风力发电机组控制系统技术条件1范围本标准规定了定桨距失速型并网风力发电机组控制系统的相关术语和定义、一般要求、技术要求、试验方法、检验规则、产品信息、包装、运输和储存。本标准适用于与电网并联运行、采用异步发电机的定桨距失速型风力发电机组控制系统。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2900.53电工术语风力发电机组GB/T4588.1无金属化孔单双面印制板分规范GB/T4588.2有金属化孔单双面印制板分规范GB/T11287一2000电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）GB/T13384机电产品包装通用技术条件GB/T14537一1993量度继电器和保护装置的冲击与碰撞试验GB/T15969.1可编程序控制器第1部分：通用信息GB/T15969,2可编程序控制器第2部分：设备要求和测试GB/T16895.21低压电气装置第4-41部分：安全防护电击防护GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3一2016电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626,4一2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试金GB/T17626.5一2008电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6一2008电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T17626.12一2013电磁兼容试验和测量技术振铃波抗扰度试验GB/T19070失速型风力发电机组控制系统试验方法GB/T20626.1特殊环境条件高原电工电子产品第1部分：通用技术要求GB/T31140高原用风力发电设备坏境技术要求IEC60204-1机械安全机械电气设备第1部分：通用要求(Safety of machinery一Eleetricalequipment of machines-Part 1:General requirements)3术语和定义GB/T2900.53界定的以及下列术语和定义适用于本文件。1GB/T1906920173.1运行管理operation management一种工作程序，目的在于使风力发电机组有效、安全地运行，尽可能避免故障，并诚轻风力发电机组部件所受的应力。一般将程序逻辑输入控制系统。3.2安全方案safety concept保证万一发生故障时风力发电机组仍保特在安全状态的系统方案的一部分。如果发生故障，安全系统的任务是保证风力发电机组按照安全方案工作。3.3制动系统（风力机）braking system(for wind turbines)能降低风轮转速使其保持在一个最大值以下，或者使风轮停止旋转的系统。注：制动系统包括按照需要有助于制动风轮的所有部件，3.4失效failure执行某项规定功能的终结。注1：失效后，该功能项有故膝。注2：“失效”是一个事件，区别于作为一种状态的“故帝”。注3：本概念作为定义，不适用于仅有软件组成的功能项日，3.5故障fault不能执行某规定功能的一种特征状态。它不包括在预防性维护和其他有计划的行动期间，以及因缺乏外部资源条件下不能执行规定功能。注：故障经常作为功能项本身失效的结果，但也许在失效前就已经存在。3.6控制柜control cabinet各种电子器件和电器元件安装在一个防护用的柜形结构内的电控设备。3.7冗余技术redundancy应用两路器件或系统，用于确保一路器件或系统失效时，另一路器件或系统仍能有效地执行所要求的功能。3.8失效-安全fail-safe设计特性中的一项，即设备或系统中个别部件失效时仍能保持设备或系统的安全。3.9排除故障clearance通过人的介入来完成必要的修理或消除故障的原因，然后放开风力发电机组使其运行。注：排除故障以投权人在场和积极参与为前提，3.10外部动力源external power supply来自外部的用于风力发电机组自动装置、控制系统或机械系统的任何种类的主动力原或辅助动力源。注1：来自蓄电池，电网或柴油发电机的供电是外部动力源，外部的捕助形式的动力源（如控制气流，液压系统流体等)也属于外部动力源。注2：若能量是通过风能或风力发电机组风轮的动能的内部转换而获得，然后被利用，则不属于外部动力源。
