天然胶乳 环法测定表面张力 GBT 18396-2001.pdf

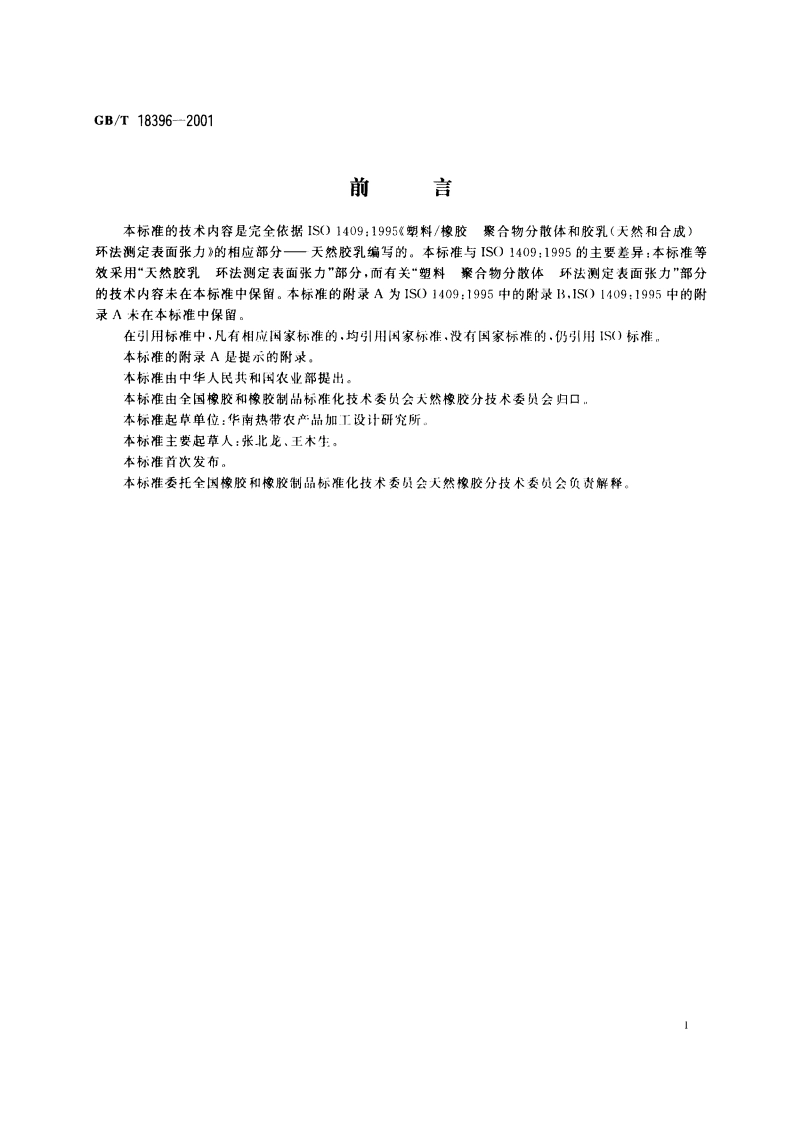

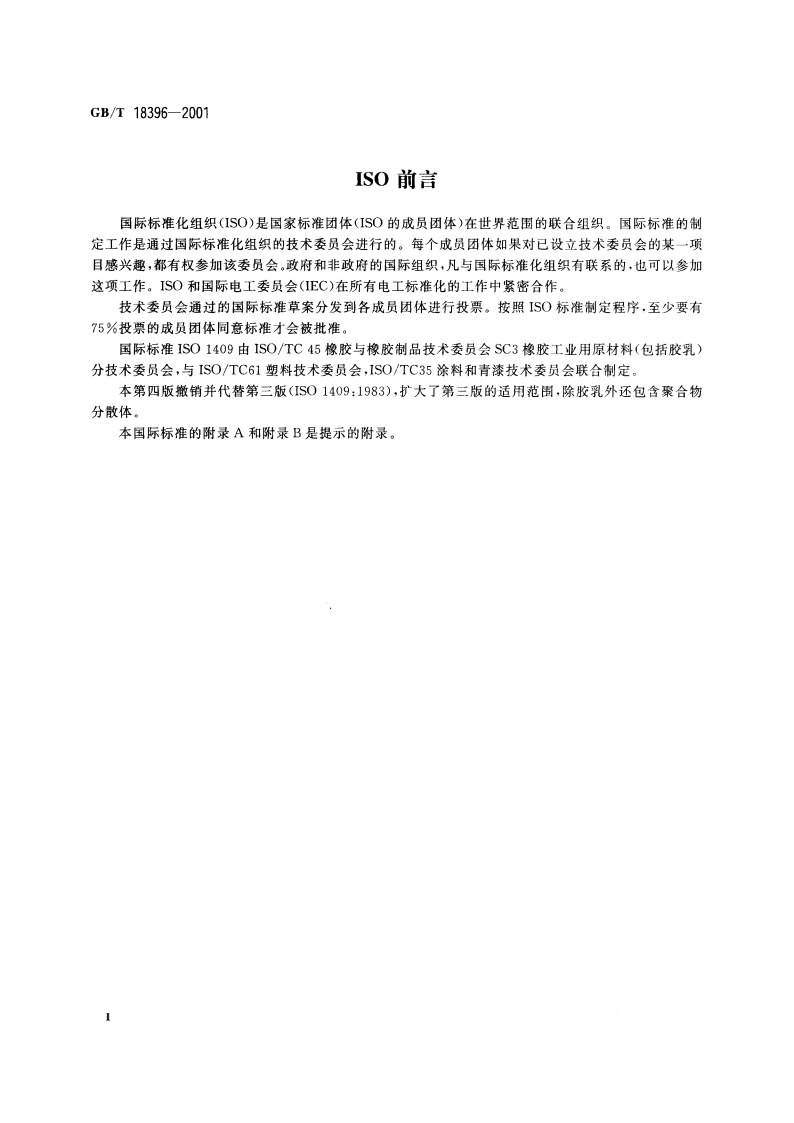

GB/T18396-2001能够将试样温度调节到23士1（热带地区为27士1）。注1：温度范围在20到30时，胶乳的温度系数为每摄氏度0.1mN/m.6取样按照GB/T8290规定的方法进行取样。7操作程序7.1仪器的准备仔细清洗玻璃器皿(5.2)，因为任何污染都可能影响测定结果。清洗张力计环(5.1)的方法是先在水(4.1)中清洗，然后在本生灯或甲醇火焰的氧化焰处加热。在拿取张力计环时要特别小心，以避免触摸到环或使环变形，确保在测定期间张力计环始终与液体表面平行，不遵循这些预先措施会导致测定结果不准确。7.2校准按照制造厂的说明书，用一标准质量或参照液体如蒸馏水(4,1)或甲苯(4.2)相对照，仔细校准张力计的刻度，以便使刻度能读至老牛顿每米(mN/m)。注2：校准通常用一标准质量对照进行。应注意，结果的计算（见第8章）根据不同的校准方式采用不同的校正系数。7.3试样的制备7.31如果不知道胶乳试样的总固体含量，可根据GB/T8298测定之。如果总固体含量大于40%(m/m),用水(4.1)将试样稀释到40%(m/m)士1%(m/m)。如果估计稀释后的试样的粘度仍然大于200mPas,可根据情况用1S01652规定的方法进行测定。如有必要，可进一步稀释试样直至粘度小于200mPas,记下最终固体含量。注3：将总固体含量稀释到40%(m/m),使其对胶乳的表面张力产生很小的影响。在某些情况下，可能要求总围体含量的表面张力高。在这种情况下，只要粘度小于200mPas,即可按规定的方法测量，而对精度几乎设有形响。如果不知道稀释过的胶乳试样的密度，可按照GB/T17821测定。7.3.2用恒温浴(5.3)时，将稀释试样的温度调节到23士1（或者在热带地区调节到27士1）。7.3.3使用移液管，将其尖端深深置于液体表面以下，取出大约25mL的经稀释的试样，并转移到玻璃器皿(5.2)中。用一张硬的过滤纸擦去试样表面的任何气泡，并立即测量表面张力，以避免因表面结皮而造成误差。7.4测定在张力计不受气流影响的情况下，按照制造厂的说明，将盛有经稀释试样的豉璃器皿放到可调节的平台上，使之正好处于张力计环的下方，调节张力计，当环处于干燥而且标度读数为0时，使张力计的横梁始终处于平衡状态。升起平台，直至液体与白金环接触，并将白金环没入液体中，深度约为5mm。调节平台螺旋使台慢慢下降，同时增加金属丝的扭力。协调这两项操作，使张力计横粱处于平衡状态。当附着在环上的薄膜接近破裂点时，要非常缓慢地进行调节。用自动张力计测定时，调节环的深度在液体表面以下大约5mm,调节玻璃器皿的移动速度为10mm/min。在环与胶乳刚分开前的瞬间，记录最大标度读数（对未经稀释的高粘度胶乳，这一点特别重要）。在薄膜破裂之前，立即再将玻璃器皿升起，再将环浸入液体中。重复测定三次，总共是四次测定。万一薄膜破裂，按7.1所述清洗环，重新进行测定。不算第一个读数，只记录后三次读数的平均值。这三次读数应在平均值的士0.5mN/m范围内。2
