天然石材试验方法 第4部分：耐磨性试验 GBT 9966.4-2020.pdf

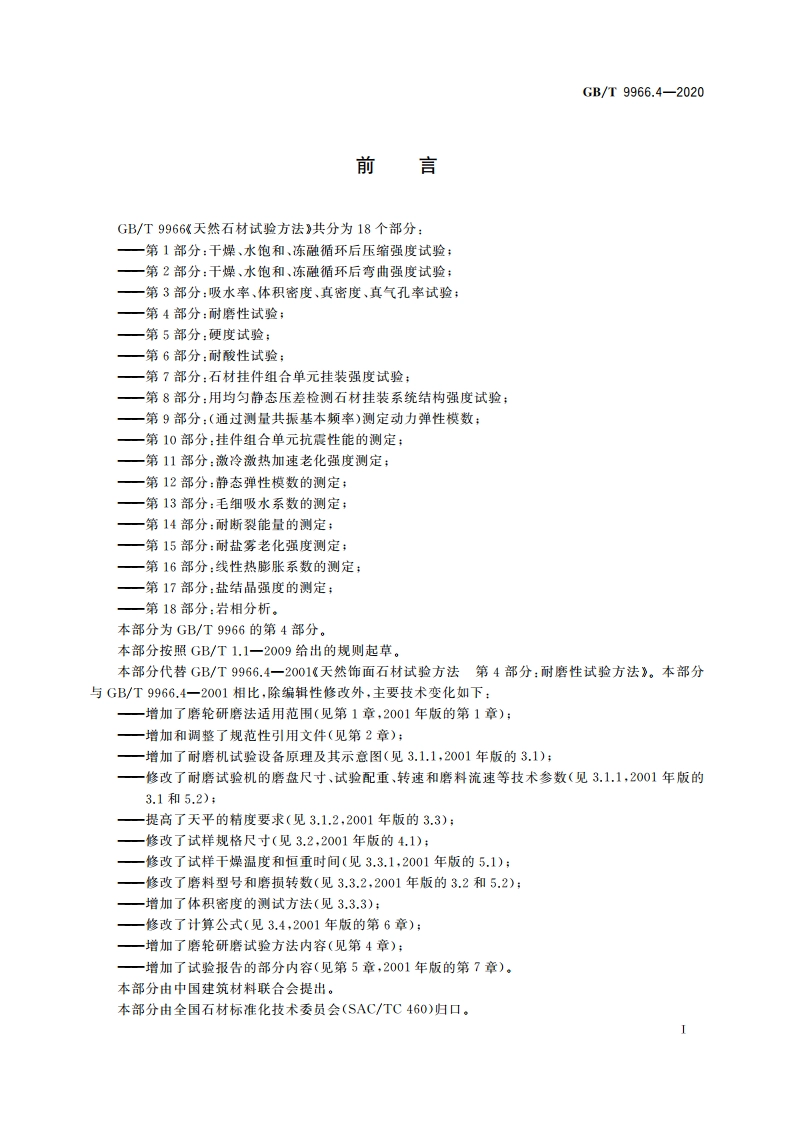

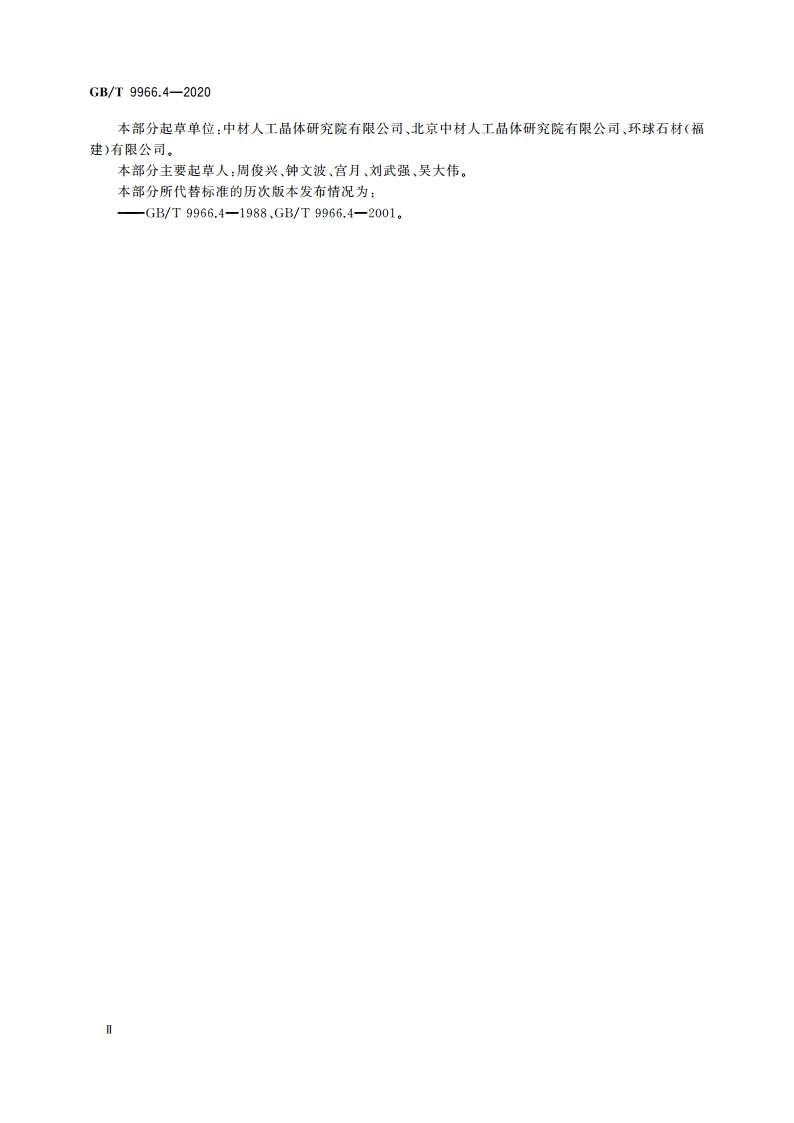

GB/T9966.4-2020前言GB/T9966%天然石材试验方法？共分为18个部分一第1部分：干燥、水饱和、冻融循环后压缩强度试验：一第2部分：干燥、水饱和、冻融循环后弯曲强度试验：一第3部分：吸水率、休积密度、真密度、真气孔率试验：一第4部分：耐磨性试验：一第5部分：硬度试验：一第6部分：耐酸性试验；一第？部分：石材挂件组合单元挂装强度试验：一第8部分：用均匀静态压差检测石材挂装系统结构强度试验：一第9部分：（通过测量共振基本频率）测定动力弹性摸数：一第10部分：挂件组合单元抗震性能的测定：一第11部分：激冷激热加速老化强度测定：一第12部分：静态弹性模数的测定；一第13部分：毛细吸水系数的测定一第14部分：耐断裂能量的测定；一第15部分：耐盐雾老化强度测定：一第16部分：线性热膨胀系数的测定：一第17部分：盐结晶强度的测定：一第18部分：岩相分析。本部分为GB/T9966的第4部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T9966.4一2001天然饰面石材试验方法第4部分：耐磨性试验方法。本部分与GB/T9966.4一2001相比，除编辑性修改外，主要技术变化如下：一增加了磨轮研磨法适用范围（见第1章，2001年版的第1章）：一增加和调整了规范性引用文件（见第2章）：增加了耐磨机试验设备原理及其示意图（见3.1,1,2001年版的3.1）：修改了耐磨试验机的磨盘尺寸、试验配重、转速和磨料流速等技术参数（见3.1.1,2001年版的3.1和5.2)一提高了天平的精度要求（见3.1.2,2001年版的3.3）一修改了试样规格尺寸（见3.2,2001年版的4.1）：一修改了试样干燥温度和恒重时间（见3.3.1,2001年版的5.1）：一修改了磨料型号和磨损转数（见3.3.2,2001年版的3.2和5.2）：一增加了体积密度的测试方法（见3.3.3）：修改了计算公式（见3.4,2001年版的第6章）：增加了磨轮研磨试验方法内容（见第4章）：一增加了试验报告的部分内容（见第5章，2001年版的第7章）。本部分由中国建筑材料联合会提出。本部分由全国石材标准化技术委员会(SAC/TC460)归口，GB/T9966.4-2020棱边应倒角，倒角半径约1mm。开O8日日日电器说明：1地脚螺钉：2一电源开关：3一停止按纽：4一启动按纽：5一光电计数器：6一试样，7试样夹：8一盒盖（内含传动齿轮）：9磨料漏斗：10一开关阀门11一磨料流量调节器：12一转动套：13一垂直轴：14一磨盘，图1磨盘式耐磨试验机示意图3.3试验步骤3.3.1将试样置于65土5的鼓风干燥箱内干燥48h,放入干燥器中冷却至室温，然后称其质量(n。),精确至0.01g。3.3.2采用符合GB/T2479要求的粒度为0.25mm白刚玉做研磨料，研磨料含水率小于1%。将4个试样固定在试样夹中，试验前应在磨盘上均匀撒一层研磨料，垫在试样和磨盘间。然后开启耐磨试验机，使试样在磨盘上连续研磨225转后停止。取出试样刷净粉尘，称其质量(1)，精确至0.01g。试验应在相对湿度30%40%间进行。2
