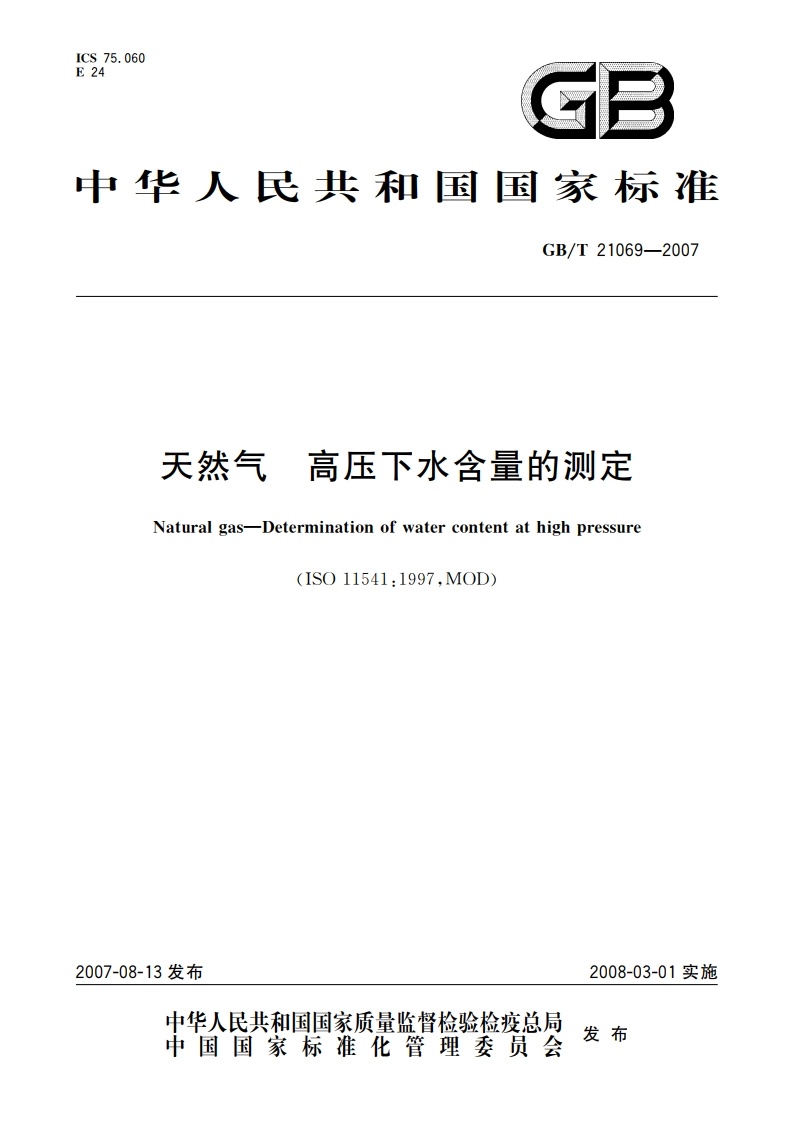

天然气 高压下水含量的测定 GBT 21069-2007.pdf

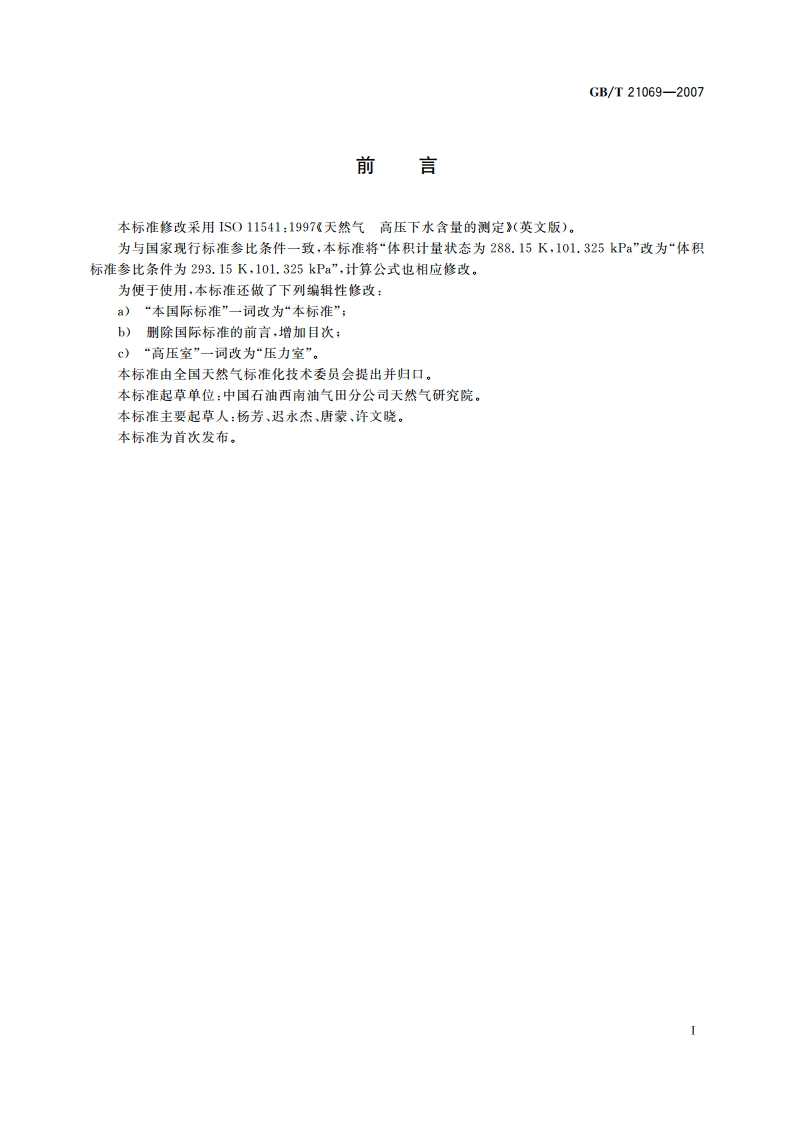

GB/T21069-2007前言本标准修改采用1S011541:1997天然气高压下水含量的测定（英文版）。为与国家现行标准参比条件一致，本标准将“体积计量状态为288.15K,101.325kPa”改为“体积标准参比条件为293.15K,101.325kPa”,计算公式也相应修改。为便于使用，本标准还做了下列编辑性修改：)“本国际标准”一词改为“本标准”：b)删除国际标准的前言，增加目次：c)“高压室”一词改为“压力室”。本标准由全国天然气标准化技术委员会提出并归口。本标准起草单位：中国石油西南油气田分公司天然气研究院。本标准主要起草人：杨芳、迟永杰、唐蒙、许文晓。本标准为首次发布。GB/T21069-2007天然气高压下水含量的测定1范围天然气中可能存在水蒸气，其原因包括气井采出流体中所固有的、天然气在地下储气库中储存或流经含水气的输配干线等等。本标准规定了在压力高于1MP:时天然气水含量的测定方法，其压力上限取决于试验装置所能承受的最大压力。本标准适用于水含量不小于10mg/3的无硫天然气和含有硫化氢的酸性天然气。本标准中气体体积计量的标准参比条件为293.15K,101.325kPa。注：试脸数据可能会受样品气中所包含的醇类、硫醇类、硫化氢和乙二醇的彩响，因为这些化合物会与吸收样品气中水分的五氧化二磷(P:O)发生反应，2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13609天然气取样导则3原理经体积计量的天然气通过填满P,Os的吸收管，天然气中的水分被P,O吸收形成磷酸。吸收管增加的质量即为天然气中所含水分的质量。由于以下原因，管线压力下水蒸气的吸收优于大气压力下水蒸气的吸收：a)水蒸气分压高；b)在较短时间内通过足量的天然气。4试剂及材料4.1颗粒状五氧化二磷附着于有湿度指示剂的固体载体上。警告：遵守PO5的所有安全预防措施，应避免皮肤或眼睛接触PO5及吸入PO5粉未。在应用P2O5的场合，应穿适当的防护服。4.2石英棉警告：如果处理不当，石英棉会使人造成的肺病。为安全操作，推荐使用呼吸器。5试验装置5.1试验装置由以下部分组成（见图1、图2和图3）：5.1.1压力室端件，GB/T21069-20075.1.2压力室本体，5.1.3过滤管，玻璃材质，外径20mm,长32mm,填充石英棉。5.1.4过滤管和吸收管之间接头，不锈钢材质。5.1.5吸收管，玻璃材质，外径20mm,长140mm。5.1.6吸收管末端部件，不锈钢材质。5.1.7吸收管堵头，不锈钢或丙烯酸类塑料材质。5.1.8针形阀，具备截止功能，可使吸收管内的压力级慢增长，一端通过传输管线与取样探头相连，另一端通过接头连接到压力室入口。5.1.9压力室，能够容纳过滤管和吸收管。警告：应按所使用的压力来设计压力室并对其进行检验。应遵守压力容器和其他设备相应的国家安全规程。5.1.10接头，用于压力室出口。5.1.11压力表，具有适当的压力范围。5.1.12出口针形阀，用于排放气体，材质不锈钢。5.1.13气体流量计，最大流量10m3h。5.1.14温度计，安装在流量计出口。5.1.15气压计.5.1.16排空管线。5.1.17加热器，5.1.18取样探头阀门，5.1.19三通。5.2按最大工作压力设计和选用压力室、针形阀、压力表和所有管线及接头。如果测定含硫天然气，所用材料应适合于含硫天然气。压力室的内部长度应该保证过滤管、吸收管及其之间的连接部分不会因压力突然增大而分离。5.3压力室出入口处的接头应易于安装和拆卸。2
