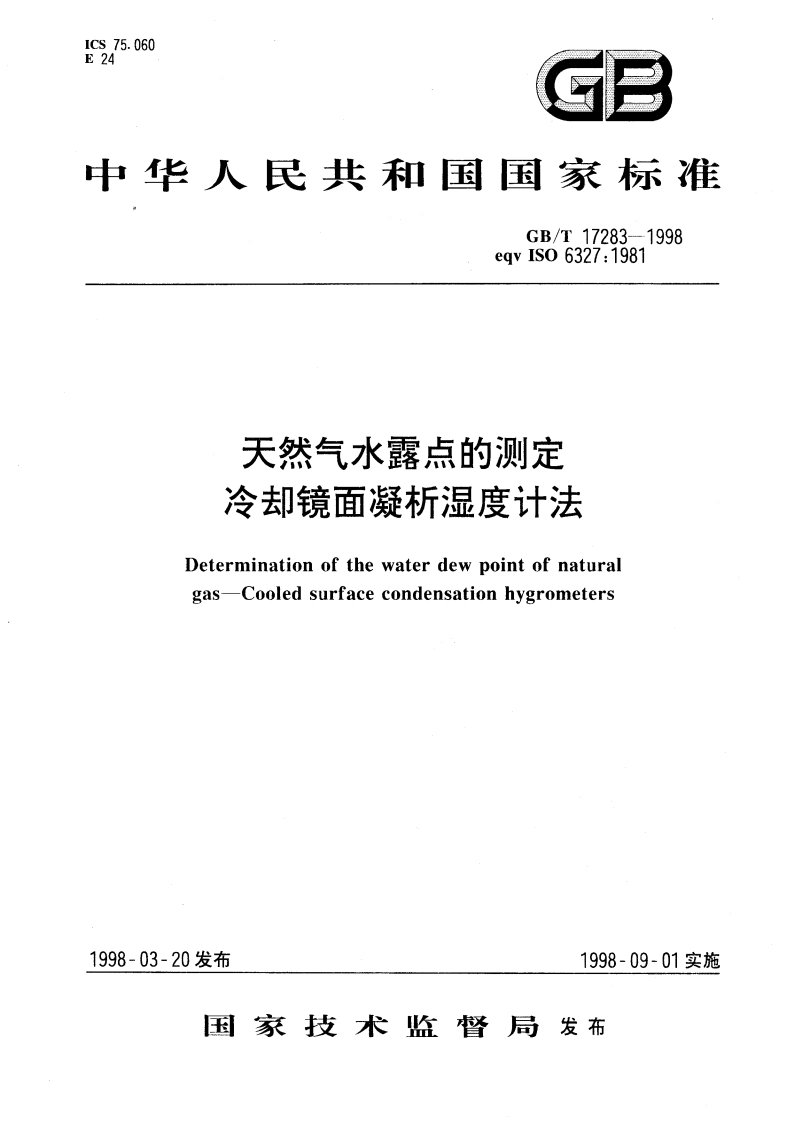

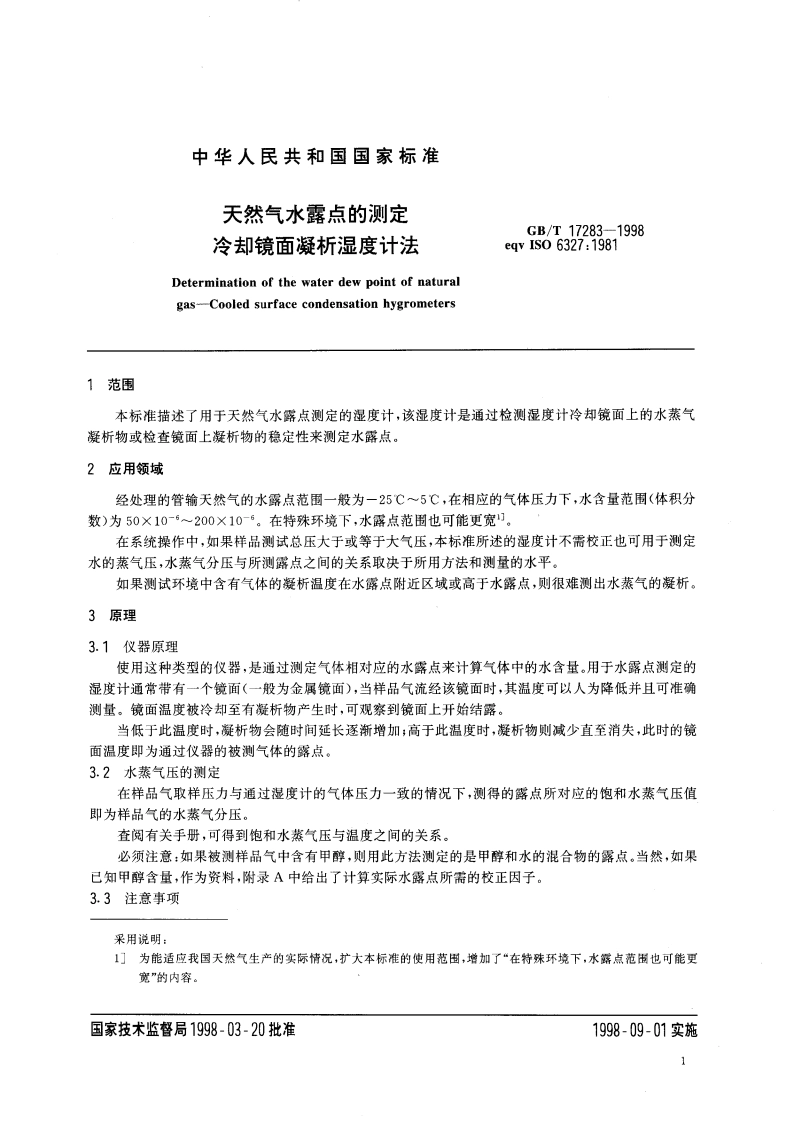

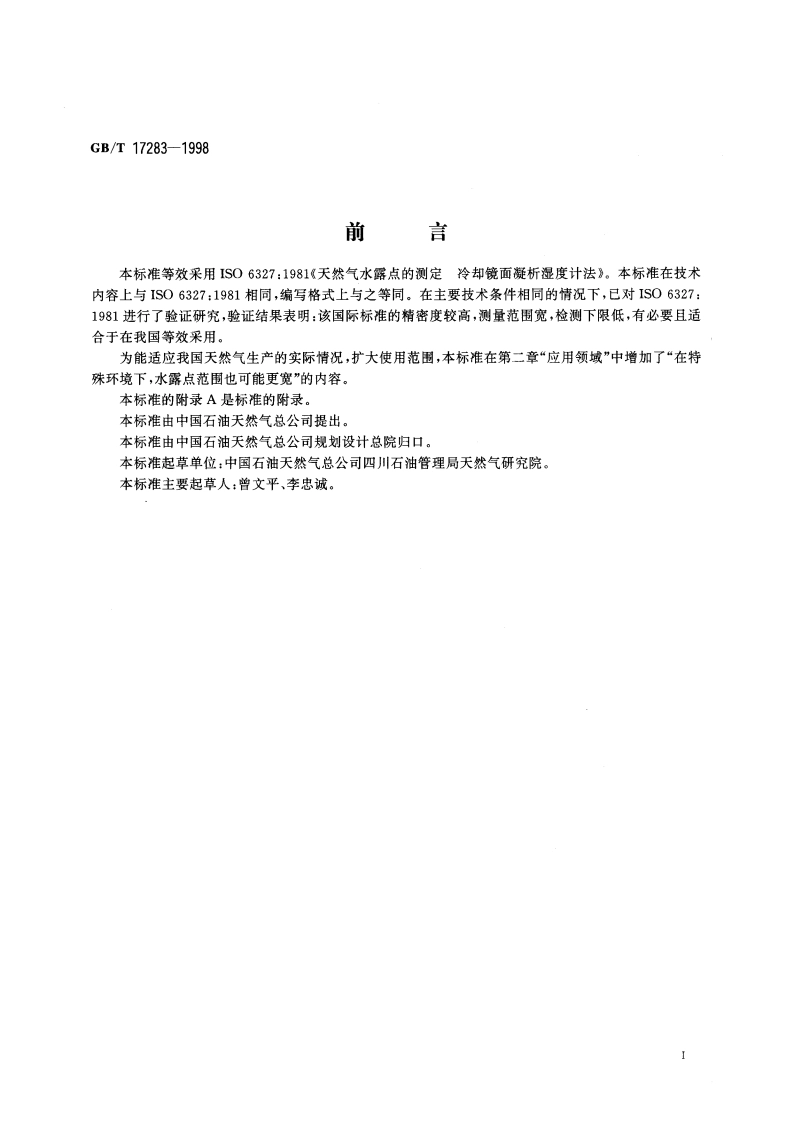

天然气水露点的测定 冷却镜面凝析湿度计法 GBT 17283-1998.pdf

GB/T17283-1998在水露点测定时的一个基本点就是取样管线应尽可能短，其尺寸应在测定过程中产生的压降可忽略：除镜面外，仪器其余部分和取样管线的温度必须高于水露点。4仪器性能4.1概述仪器可以按不同的方式设计，主要的区别在于凝析镜面的特性，冷却镜面和控制镜面温度的方法，测定镜面温度和检测凝析物的方法。镜子及相应部件通常在一个样品气通过的小测定室内，在高压下，此测定室必须具有相应的机械强度和密封性。推荐使用容易拆下的镜子，便于清洗。如测定过程中有烃露出现，则应引起足够的注意并采取相应的措施。测定过程可以人工或自动进行。注：在高压下，将样品气引入测定室之前，应首先查看仪器使用说明。4.2自动和手动露点仪露点测定仪要设计为既可在不同的时间分别对样品进行测定，也可进行连续测定。对于分别测定时，要求所选择的冷却镜面的方法能使操作人员对用肉眼观察到凝聚相的生成变化情况能够进行连续的观察。如果样品气中水含量很少即露点很低，单位时间内流经仪器的水蒸气则很少，以致于露的形成很慢，很难辨别其是增加还是消失。若使用一个光电管或其他任何对光敏感的部件，则很容易对露的凝聚进行观察。当保持对致冷部件的人工控制时，还需要一个简单的显示器。在有烃类凝析存在的情况下，使用手动操作的露点仪将很难观测到水露的形成。在此情况下，可用液烃起泡器来辅助观测，然而重要的是必须了解所使用起泡器的原理及使用局限性。起泡器在一定的温度和压力下，通过起泡器的样品气与盛装在起泡器里的液态烃之间将建立平衡，其中包括如下反应：)开始通过新鲜液烃起泡器的样品气流出时会失去部分水分，直到平衡建立后，出口处样品气中的水含量才和入口处样品气中的水含量相等。因此，起泡器的温度必须高于所测定样品气的水露点温度，且必须通入足够的样品气以便在测定进行之前，使样品气和起泡器间达到平衡。b)样品气的重烃组分由气相进入液态烃中直到建立平衡，正是这种交换减少了在气体中潜在的凝析烃的量，从而减少了凝析烃液的掩蔽效应。随着组分的连续交换，液态烃被样品气中可凝析烃所饱和，则样品气中可凝析烃的含量也相应增大。在进一步测定以前，液态烃必须更换，并且使起泡器达到所要求的状态。通过使用光电管的输出信号，可在所要求的凝析温度下稳定观测镜面上的凝析物，从而使整个装置完全自动化。为了连续读数或记录，自动操作必不可少。4.3镜面照射手动装置适用于肉眼观察凝析物的生成，如果使用一个光电管，镜面将会被安装在测定室里的一个光源所照射，灯和光电管可用多种方式安置，镜面在光源的方向上所产生的散射可以通过抛光镜面而减少。任何情况下，使用之前镜面必须是清洁的。没有任何凝析物时，落在光电管上的散射光线必然减少。若将测定池内表面涂黑，则可降低测定室内表面光线的散射效应，也可通过安装一个光学系统作为对上述措施的进一步补充，从而使只有镜面被照射，这样光电管观察到的只是镜面的情况。4.4镜面致冷及其温度控制方法用下列方法来降低和调节镜面温度.其中，在4.4.1和4.4.2中所叙述的方法中要求操作人员要进行连续的观察，而这些方法不适用于自动露点测定仪。对于自动仪，可用在4.4.3和4.4.4中所述的两种致冷方法：致冷剂间接接触致冷和热电（珀尔帖）效应致冷。无论采用哪种方法，镜面的降温速度不能超过1/min.2
