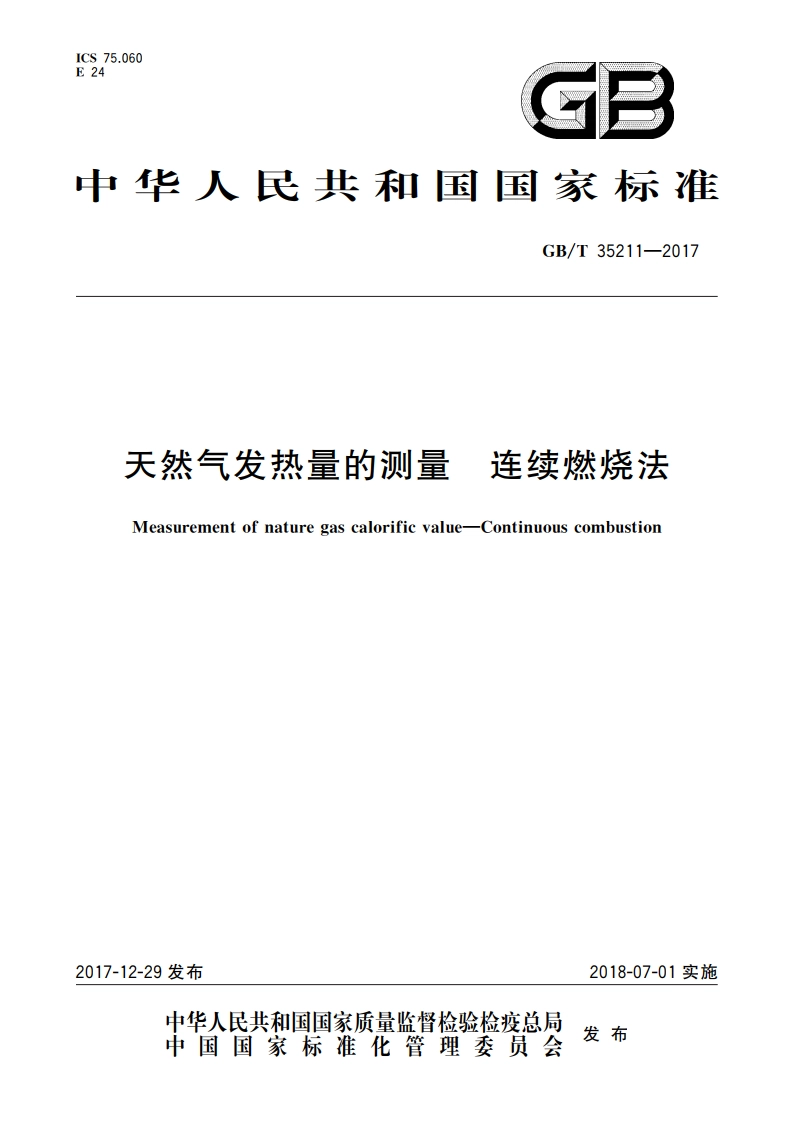

天然气发热量的测量 连续燃烧法 GBT 35211-2017.pdf

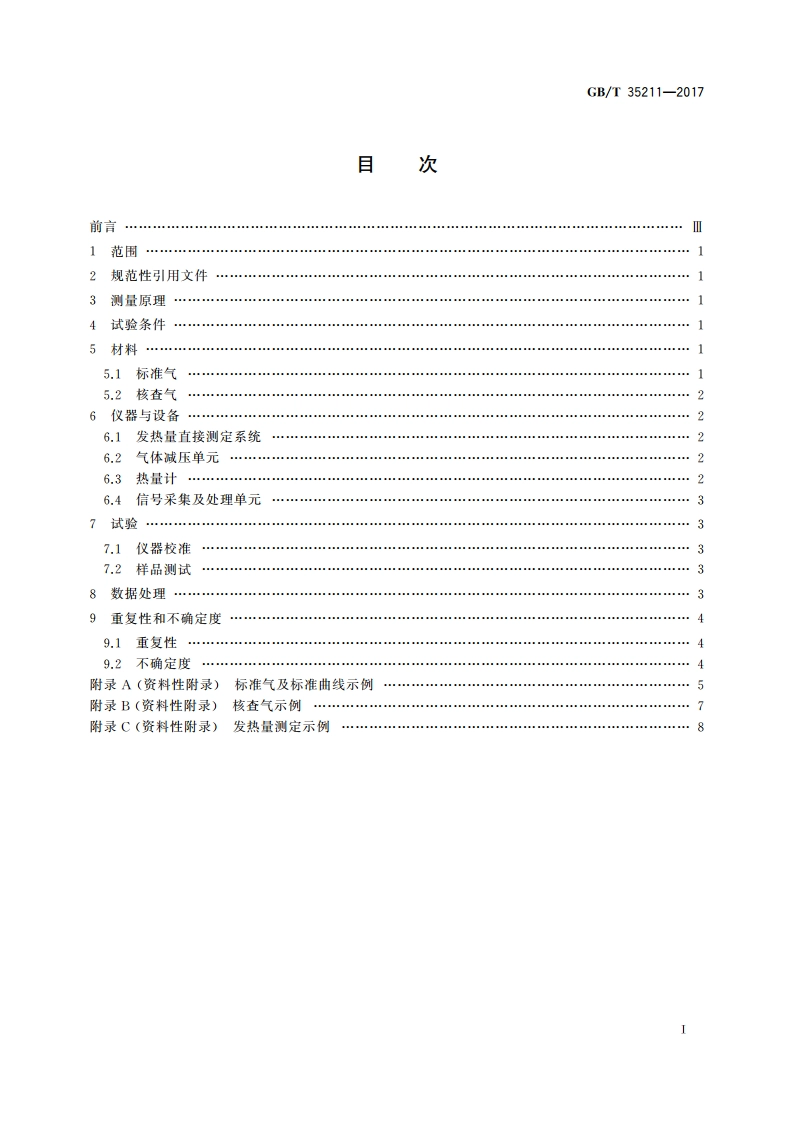

GB/T35211-2017目次前言】范围2规范性引用文件3则l原理”4试验条件5材料5,1标准气.5,2核查气26仪器与设备6,1发热量直接测定系统26.2气体诚压单元26.3热量计6,4信号采集及处理单元7试验7,1仪器校准”372样品测试8数据处理9重复性和不确定度91重复性9,2不确定度n附录A(资料性附录)标准气及标准曲线示例5附录B(资料性附录)核查气示例附录C(资料性附录)发热量测定示例8GB/T35211-2017需两种发热量小于甲烷的标准气，分别是LH和LL,均为甲烷和氨气混合气，其中LL为甲烷91.3%、氨气8.7%；lLL为甲烷82.5%、氨气17.5%。5.2核查气需两种核查气，一种为发热量大于甲烷并小于HH的气体，为QH;另一种为发热量小于甲烷并大于LL的气体，为QL。核查气无组分规定，发热量应稳定，其变化应小于0.050M山/m。6仪器与设备6.1发热量直接测定系统发热量测定系统由气休诚压单元、连续燃烧式热量计（以下简称热量计）、信号采集及处理单元构成。6.2气体减压单元气体从钢瓶进入气体减压面板，经过两级诚压到5kP,进入传输管线。气体从传输管线进入气体分配面板，压力再次降为1kPa2kPa,输入热量计。6.3热量计热量计带有两个水流式流量计，采用同一个电动机驱动燃气和助燃空气的流量，并保持固定的比例进入燃烧室燃烧。热量计的测量误差低于0,3%。热量计主体结构示意见图1。12说明：1一空气分配器：7一水泵：2燃烧室；8溢流口，3一温度计，9一排水管：4一吸热介质流量计10一气体流量计：5一燃烧泄压口：山一助燃空气流量计：6一节流孔板：12一恒温槽。图1热量计的主体结构示意图
