同步电机励磁系统 电力系统研究用模型 GBT 7409.2-1997.pdf

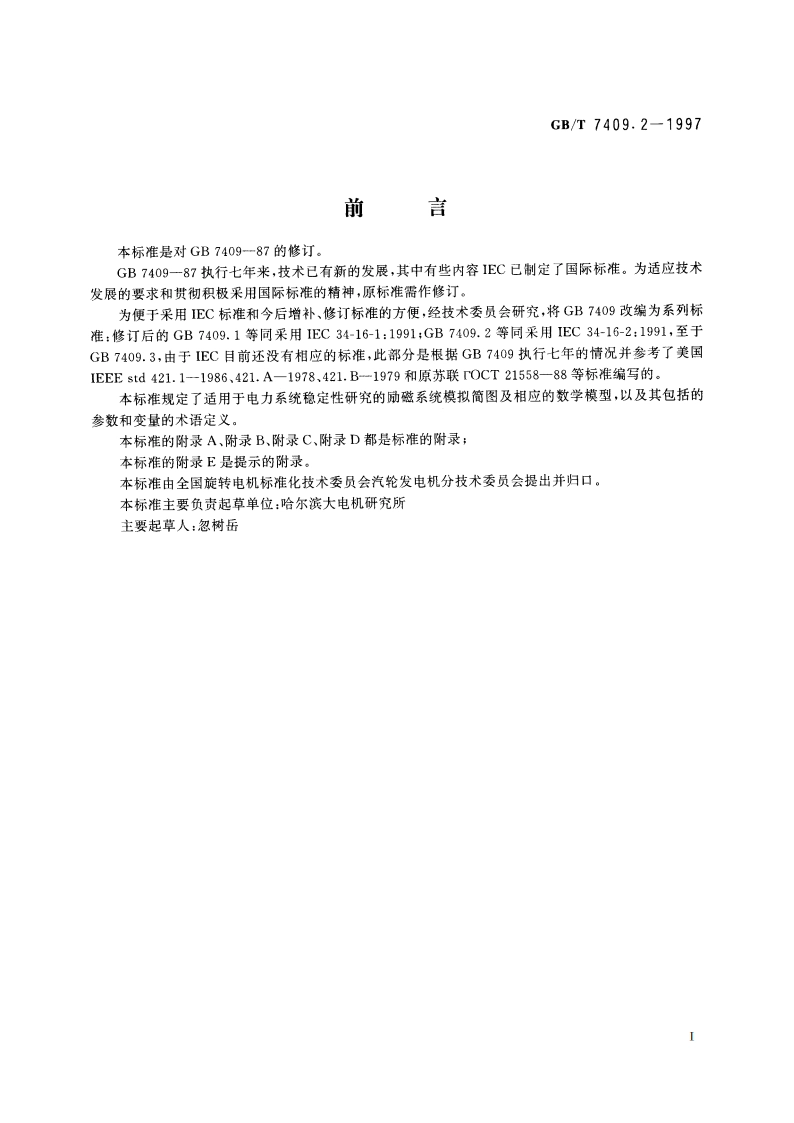

GB/T7409.2一1997前言本标准是对GB7409一87的修订。GB7409一87执行七年来，技术已有新的发展，其中有些内容IEC已制定了国际标准。为适应技术发展的要求和贯彻积极采用国际标准的精神，原标准需作修订。为便于采用EC标准和今后增补、修订标准的方便，经技术委员会研究，将GB7409改编为系列标准：修订后的GB7409.1等同果用IEC34-16-1:1991:GB7409.2等同采用IEC34-16-2:1991,至于GB7409.3,由于IEC目前还没有相应的标准，此部分是根据GB7409执行七年的情况并参考了美国IEEE std421.1一1986、421.A一1978、421.B一1979和原苏联0CT21558一88等标准编写的。本标准规定了适用于电力系统稳定性研究的励磁系统模拟简图及相应的数学模型，以及其包括的参数和变量的术语定义。本标准的附录A、附录B、附录C、附录D都是标准的附录：本标准的附录E是提示的附录。本标准由全国旋转电机标准化技术委员会汽轮发电机分技术委员会提出并归口。本标准主要负责起草单位：哈尔滨大电机研究所主要起草人：忽树岳中华人民共和国国家标准同步电机励磁系统GB/T7409.2-1997电力系统研究用模型idt1EC34-16-2:1991Excitation system for synchronous electrical machines-Model for power system studies在电力系统稳定性研究中，当同步电机的运行状态已被准确地模拟，则电机的励磁系统也应相应地模型化。由于受数据取得、编程和计算的费用的限制，在允许情况下采用具有适当精度的简化模型是必要的。这些模型应适用于表现下述时间的励磁系统性能。一到所研究的故障发生前的稳态条件时；一一从使用到故障清除的时间间隔时：一故障清除后振荡时间。模型化不考虑频率偏差，假定在稳态研究中，对励磁系统，当频率偏差为士5%额定值时，可以忽略。励磁系统模型对于稳态条件，对于在颍率范围内的同步电机固有振荡频率应当是有效的。这个频率范围典型的是从0Hz到3Hz。失步运行、次同步共振或扭矩影响的分析不包括在模型使用范围内。保护功能和磁场放电与灭磁设备的动作也不包括在模型使用范围内。励磁系统模型化方法和标准模型也可能用于与同步电机有关的其它动态问题的研究然而，应当检查一下模型，以确定它是否适用研究目的。在电力系统研究中，所涉及的各种励磁系统的部件在图1通用功能框图中已给出。图1中的通用功能方块图指明在电力系统稳定性研究中已经考虑过的各种励磁系统部件。这些部件包括：电压控制元件一限制器电力系统稳定器（如果使用）一励磁功率变流器（励磁机）功率部分的主要区分特征是励磁功率提供与变流的方式。1适用范围本标准规定的励磁系统模拟简图及相应的数学模型，以及其中包括的参数和变量的术语定义适用于电力系统稳定性研究所使用术语的定义已在GB/T7409.1一1997中给出。国家技术监督局1997-04-10批准1998-04-01实施1
