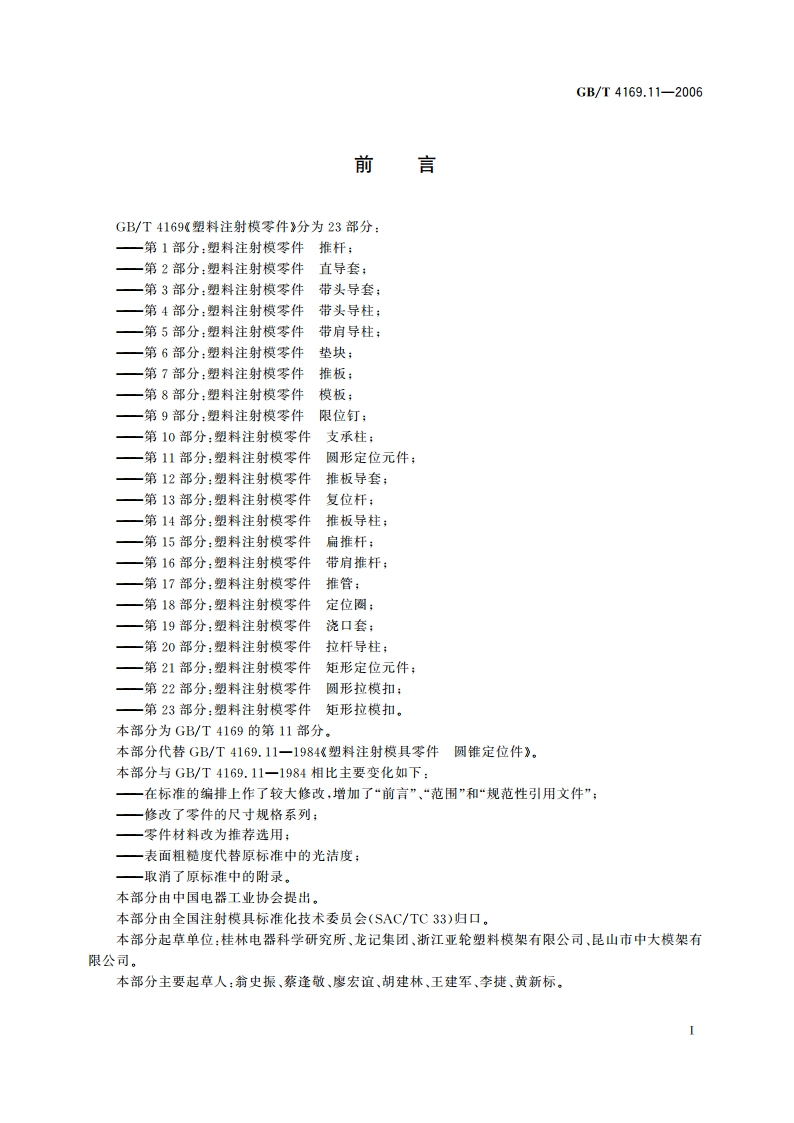

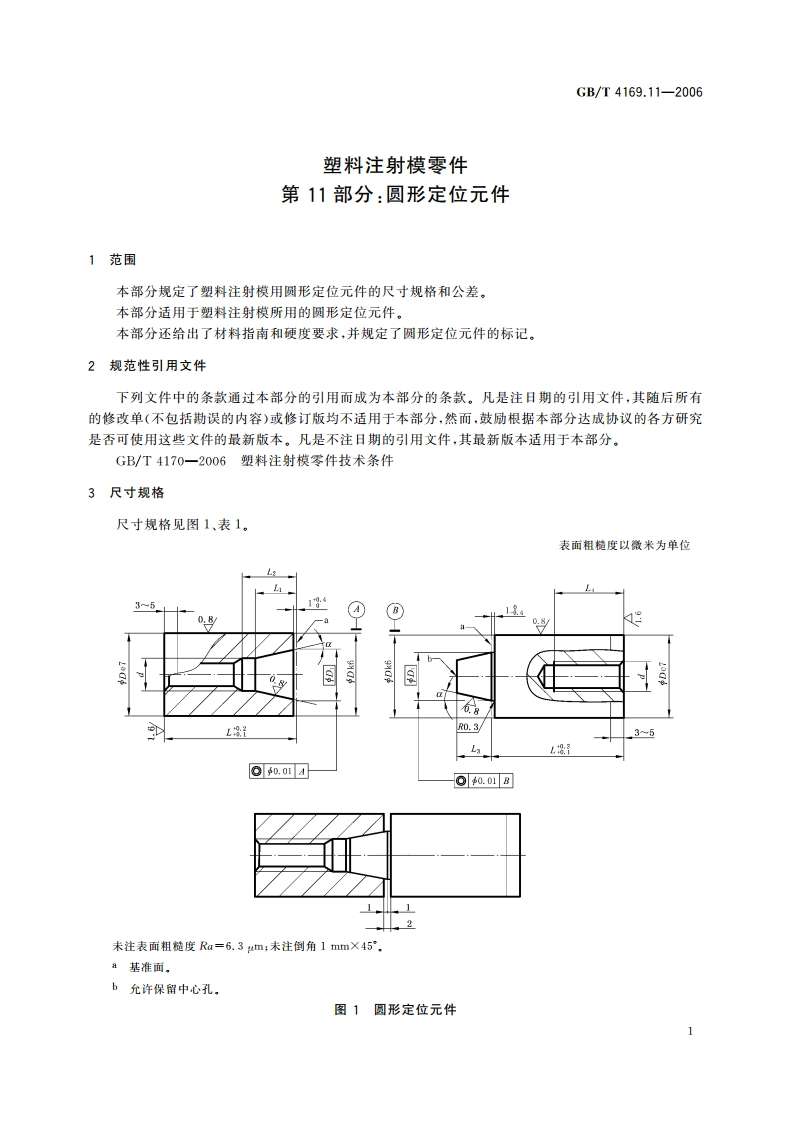

GB/T4169.11-2006前言GB/T4169塑料注射模零件3分为23部分：一第1部分：塑料注射模零件推杆：一第2部分：塑料注射模零件直导套：一第3部分：塑料注射模零件带头导套；一第4部分：塑料注射模零件带头导柱：一第5部分：塑料注射模零件带肩导柱；一第6部分：塑料注射模零件垫块：一第？部分：塑料注射模零件推板：一第8部分：塑料注射模零件模板：一第9部分：塑料注射模零件限位钉：一第10部分：塑料注射模零件支承柱：一第11部分：塑料注射模零件圆形定位元件：一第12部分：塑料注射模零件推板导套；一第13部分：塑料注射模零件复位杆：一第14部分：塑料注射模零件推板导柱；一第15部分：塑料注射模零件扁推杆，一第16部分：塑料注射模零件带肩推杆：一第17部分：塑料注射模零件推管；一第18部分：塑料注射模零件定位圈：一第19部分：塑料注射模零件浇口套；一第20部分：塑料注射模零件拉杆导柱：一第21部分：塑料注射模零件矩形定位元件：一第22部分：塑料注射模零件圆形拉模扣：一第23部分：塑料注射模零件矩形拉模扣。本部分为GB/T4169的第11部分。本部分代替GB/T4169.11一1984塑料注射模具零件圆雏定位件，本部分与GB/T4169.11一1984相比主要变化如下：一在标准的编排上作了较大修改，增加了“前言”、“范围”和“规范性引用文件”：一修改了零件的尺寸规格系列：一零件材料改为推荐选用：一表面粗糙度代替原标准中的光洁度：一取消了原标准中的附录。本部分由中国电器工业协会提出。本部分由全国注射模具标准化技术委员会(SAC/TC33)归口。本部分起草单位：桂林电器科学研究所、龙记集团、浙江亚轮塑料模架有限公司、昆山市中大模架有限公司。本部分主要起草人：翁史振、蔡逢敬、廖宏宜、胡建林、王建军、李捷、黄新标。GB/T4169.11-2006塑料注射模零件第11部分：圆形定位元件1范围本部分规定了塑料注射模用圆形定位元件的尺寸规格和公差。本部分适用于塑料注射模所用的圆形定位元件。本部分还给出了材料指南和硬度要求，并规定了圆形定位元件的标记。2规范性引用文件下列文件中的条款通过本部分的用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T4170一2006塑料注射模零件技术条件3尺寸规格尺寸规格见图1，表1，表面粗糙度以微米为单位.43519A140恩R0.33-5L设70.010.01a未注表面粗糙度Ra=6,3m:未注倒角1mm45.4基准面。b允许保留中心孔。图1圆形定位元件0270-11.998601s中华人民共和国国家标淮塑料注射模零件第11部分：圆形定位元件GB/T4169.11-2006中国标准出版社出版发行北京西城区复兴门外三里河北街16号邯玫编码：100045http:/电话：(010)51299090、685220062007年4月第一版书号：1550661-29107版权专有侵权必究GB/T4169.11-2006举报电话：(010)68522006
