塑料光纤电力信息传输系统技术规范 第5部分：综合布线 GBT 31990.5-2017.pdf

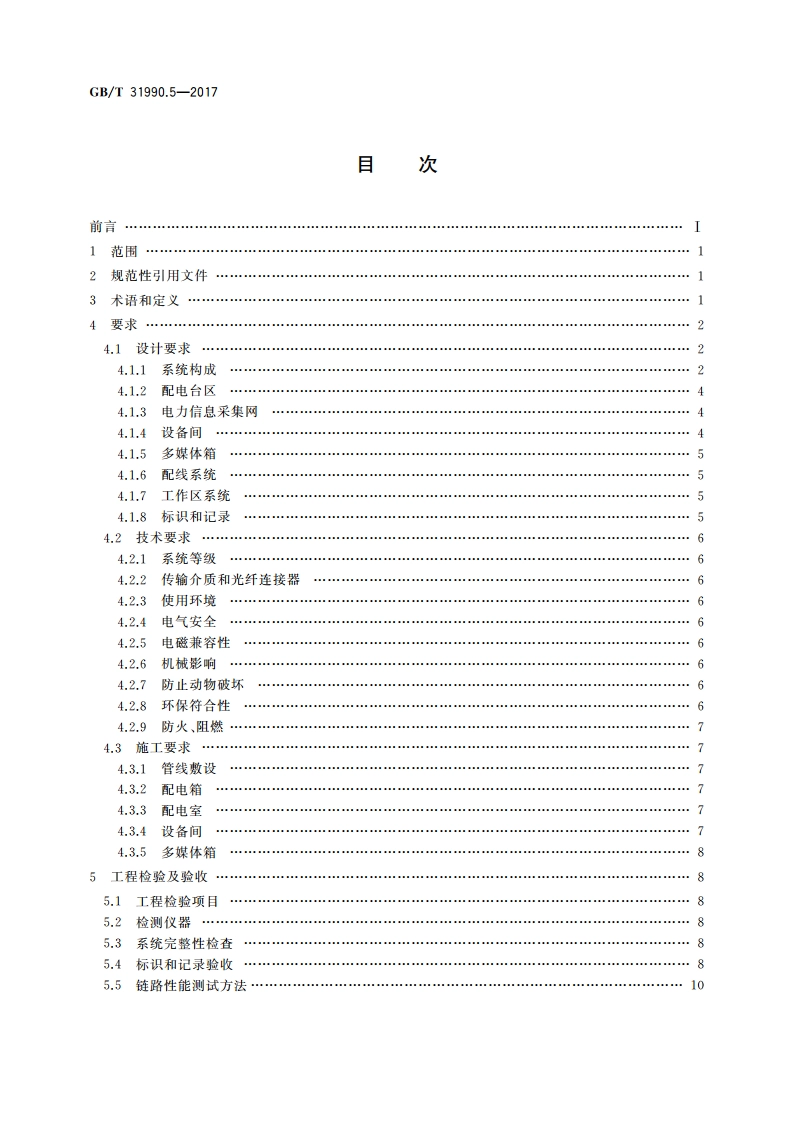

GB/T31990.5-2017设备进行数据交换的设备，以下简称集中器。3.4塑料光纤采集器acquisition unit for plastic optical fibre以塑料光纤为传输介质，用于采集多个或单个电能表的电能信息，并可与集中器交换数据的设备，以下简称采集器。3.5塑料光纤多功能电能表multifunction electrical energy meter for plastic optical fibre以塑料光纤为传输介质，由测量单元和数据处理单元等组成，除计量有功、无功电能量外，还有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表，以下简称电能表。3.6多媒体箱multimedia box入户信息缆线和信息设备集中放置管理的弱电箱。3.7信息插座information outlet连接配线线缆和工作区跳线的物理接口。3.8a配电台区distribution network(一台)配电变压器供电范围或区域。3.9电力信急传输eletric power information transmission电力系统内生产、管理、设计、科研、教育、情报等方面的信息在系统内的传递。4要求4.1设计要求4.1.1系统构成塑料光纤综合布线系统包括配电台区、电力信息采集网、设备间、多媒体箱、配线系统、工作区系统。塑料光纤综合布线系统总体结构组成示意图见GB/T31990.1一2015中的图1、图2、图3、图4和图5，其典型的塑料光纤综合布线示例图如图1所示。塑料光纤综合布线系统功能宜按如下部分进行设计：)配电台区：安装放置电力信息采集网设备的场地，包括配电室、配电箱、及各种电力、信息缆线。b)电力信息采集网：使用塑料光纤采集用户用电信息的所有设备，包括集中器、采集器、电能表及连接这些设备所使用的塑料光纤及其配套使用的塑料光纤连接器或光分合路器。)设备间：安装放置建筑物接入设备的场地，包括各种入户信息缆线、路由器、交换机、电话交换机等信息交换设备。)多媒体箱：入户缆线和信息设备集中放置于多媒体箱，包括各种入户信息缆线、各种信息设备及设备线缆。)配线系统：从设备间或多媒体箱到信息插座所有设备，包括从设备间或用户交接箱的信息设备引出的塑料光纤、信息插座、集中器及配套使用的塑料光纤连接器。)工作区系统：从配线系统信息插座到用户信息终端的所有设备（用户信息终端可以是电脑、网络电话、电视、智能电表等)，包括从信息插座引出的塑料光纤及其配套使用的塑料光纤连接器。
