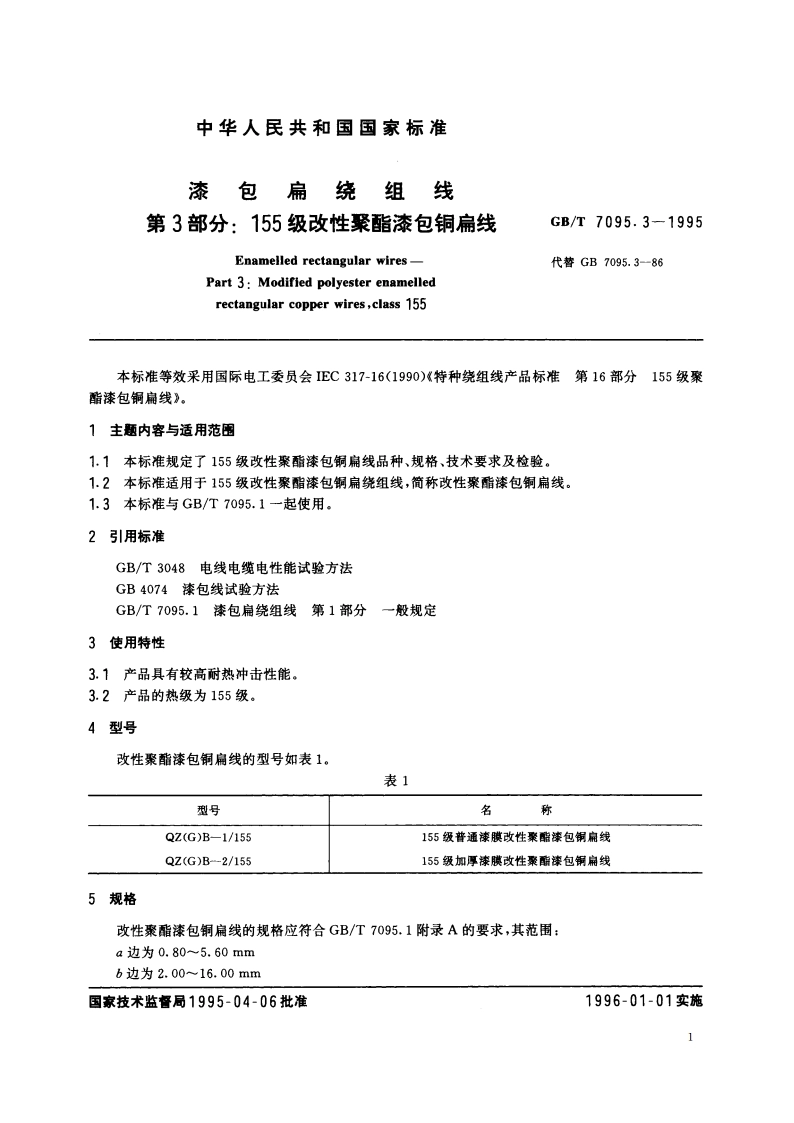

漆包扁绕组线 第3部分：155级改性聚酯漆包铜扁线 GBT 7095.3-1995.pdf

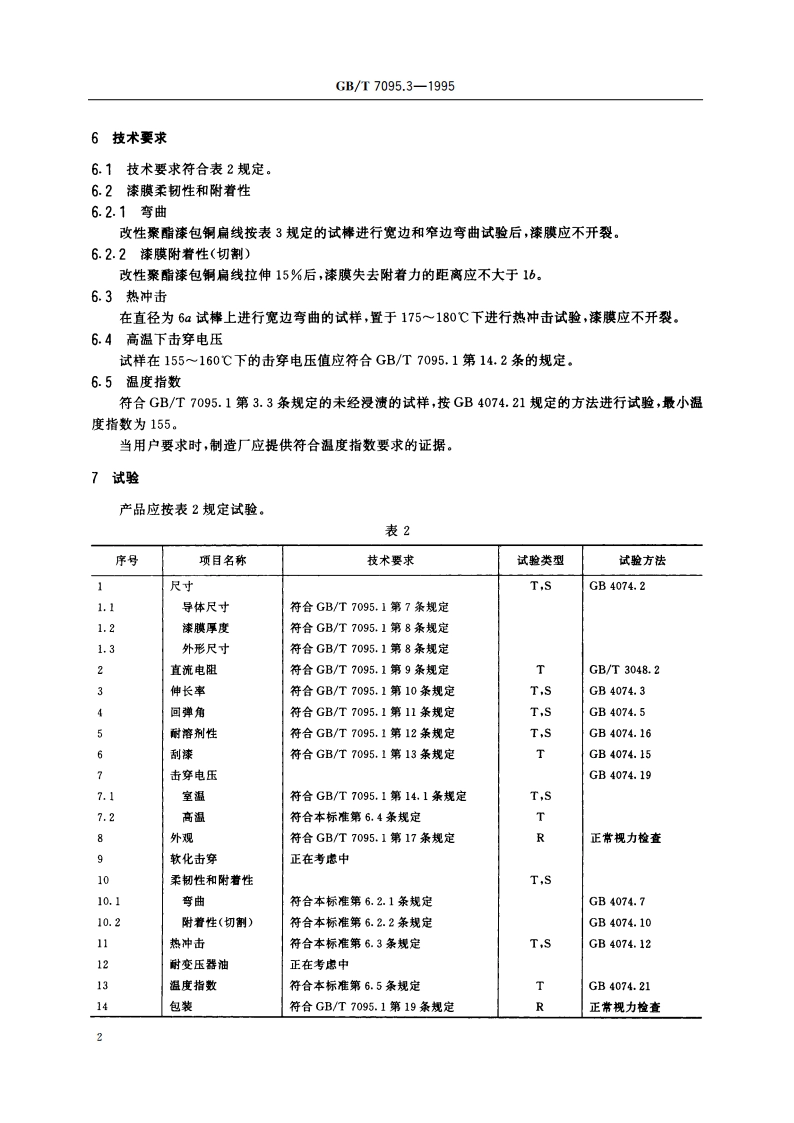

GB/T7095.3-19956技术要求6.1技术要求符合表2规定。6.2漆膜柔韧性和附着性6.2.1弯曲改性聚酯漆包铜扁线按表3规定的试棒进行宽边和窄边弯曲试验后，漆膜应不开裂。6.2.2漆膜附着性（切割）改性聚酯漆包铜扁线拉伸15%后，漆膜失去附着力的距离应不大于16。6.3热冲击在直径为6a试棒上进行宽边弯曲的试样，置于175180下进行热冲击试验，漆膜应不开裂.6.4高温下击穿电压试样在155160下的击穿电压值应符合GB/T7095.1第14.2条的规定.6.5温度指数符合GB/T7095.1第3.3条规定的未经浸溃的试样，按GB4074.21规定的方法进行试验，最小温度指数为155。当用户要求时，制造厂应提供符合温度指数要求的证据。7试验产品应按表2规定试验。表2序号项目名称技术要求试验类型试验方法尺寸T,SGB4074.21.1导体尺寸符合GB/T7095.1第7条规定1.2漆膜厚度符合GB/T7095.1第8条规定1.3外形尺寸符合GB/T7095.1第8条规定2直流电阻符合GB/T7095.1第9条规定TGB/T3048.23伸长率符合GB/T7095.1第10条规定T.SGB4074.3回弹角符合GB/T7095.1第11条规定T,SGB4074.5耐溶剂性符合GB/T7095.1第12条规定T,SGB4074.16刮漆符合GB/T7095.1第13条规定TGB4074.157击穿电压GB4074.197.1室温符合GB/T7095.1第14.1条规定T,S7.2高温符合本标准第6.4条规定T外观符合GB/T7095.1第17条规定R正常视力检查9软化击穿正在考虑中10柔韧性和附着性T,S10.1弯曲符合本标准第6.2.1条规定GB4074.710.2附着性（切割）符合本标准第6.2.2条规定GB4074.1011热冲击符合本标准第6.3条规定T.SGB4074.1212耐变压器油正在考惠中13温度指数符合本标准第6.5条规定TGB4074.2114包装符合GB/T7095.1第19条规定R正常视力检查
