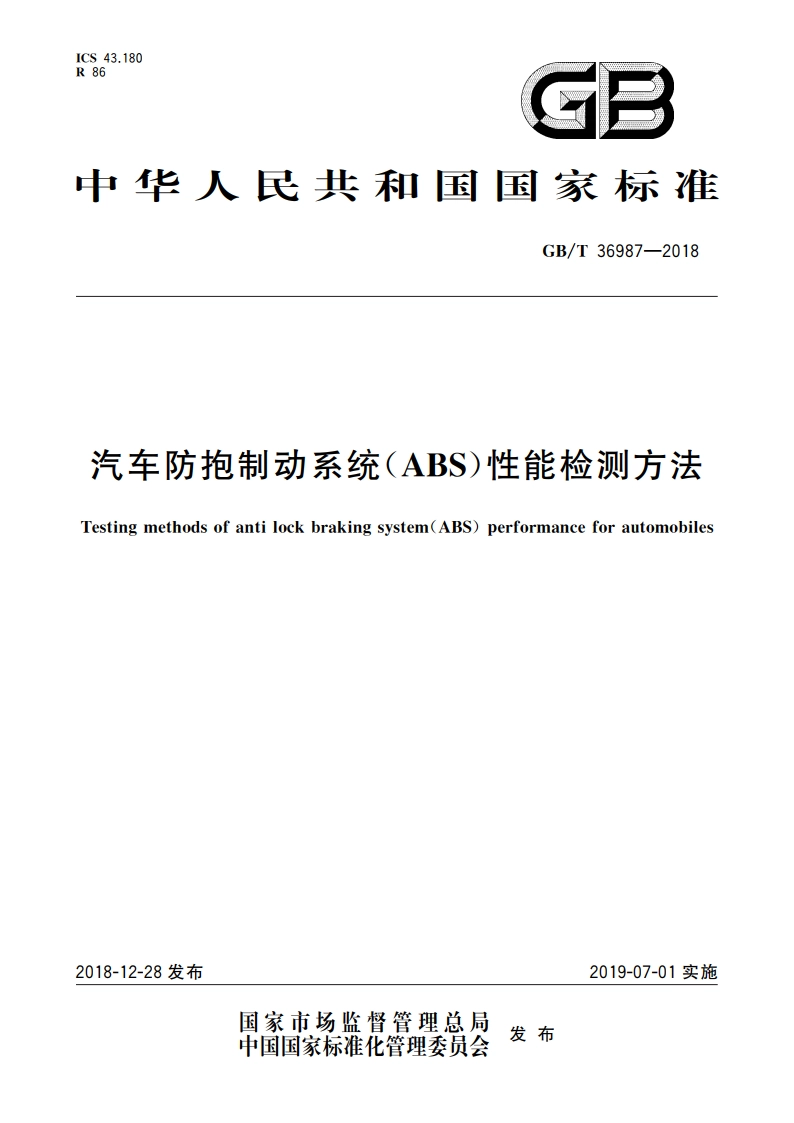

汽车防抱制动系统(ABS)性能检测方法 GBT 36987-2018.pdf

GB/T3698720183.7转鼓台检测法testing methods by roler bench根据物体动能与转动惯量正比原理，采用转动惯量机械模拟装置（飞轮）或电模拟装置在转鼓惯性式制动检测台上模拟汽车运动的动能，以仿真装配了防抱制动系统(ABS)主动安全技术设施的汽车在道路上实施制动时的实际运行状况，进而实现汽车防抱制动性能的检测。注：转鼓台检测法的工作原理为转技台拖动被检汽车车轮转动并达到设定的速度值后停止拖动，被检汽车车轮在系统阻力下诚速转动，当速度下降至设定测试值时实施制动，果集/记录这期间有关时刻被检汽车车轮与转鼓台滚筒的速度、加速度，时刻，输人电功率等参数，经分析处理后得到装配了防抱制动系统汽车的相关制动性能参数。4汽车防抱制动系统(ABS)性能检测的技术条件4.1被检车辆的技术条件为：)被检车辆空载，应清洁，无明显漏油、漏水、漏气现象，发动机息速正常：b)轮胎充气至规定的压力值，误差应不超过土10kPa;c)轮胎完好，同轴轮胎花纹样式一致，花纹中无异物，花纹深度应满足GB21861一2014中6.4.2.2的相关要求：d)气压制动的制动气压：气压表的指示气压应不大于750kP:)液压制动的制动踏板力：座位数不大于9座的载客汽车应不大于400N:其他车辆应不大于450N:D实施检验时，被检车辆上宜乘坐一名驾驶人。4.2转鼓台检测的技术条件为：)转鼓台的技术性能应满足检测在用汽车防抱制动系统(ABS)性能的需要；b)转鼓台滚筒表面应清洁、干燥，没有异物及油污：)应采取防止被检车柄在转鼓台滚简上移动的措施。4.3路试检测的技术条件为：)测试路面应为硬实、清洁、，干燥、平坦的水泥或沥青路面，路面附着系数应不小于0.？，路面纵向坡度应不大于1%，路面局部不得有明显的破损、凸起和凹陷：b)测试路面长度应不小于100m,宽度应不少于6mc)应画出测试车道边线：d)检测时风速应不大于5m/s:)用于在用汽车防抱制动系统(ABS)性能检测的GPS检测系统的主要技术性能应符合GB/T18314的要求：)沿试验道路正反两个方向的检测结果均应满足要求。5汽车防抱制动系统(ABS)性能检测的方法5.1路试检测法5.1.1检测参数采用GPS技术进行检测时主要检测项目为：充分发出的平均减速度、加/诚速度、速度、滑移率、制动距离。
