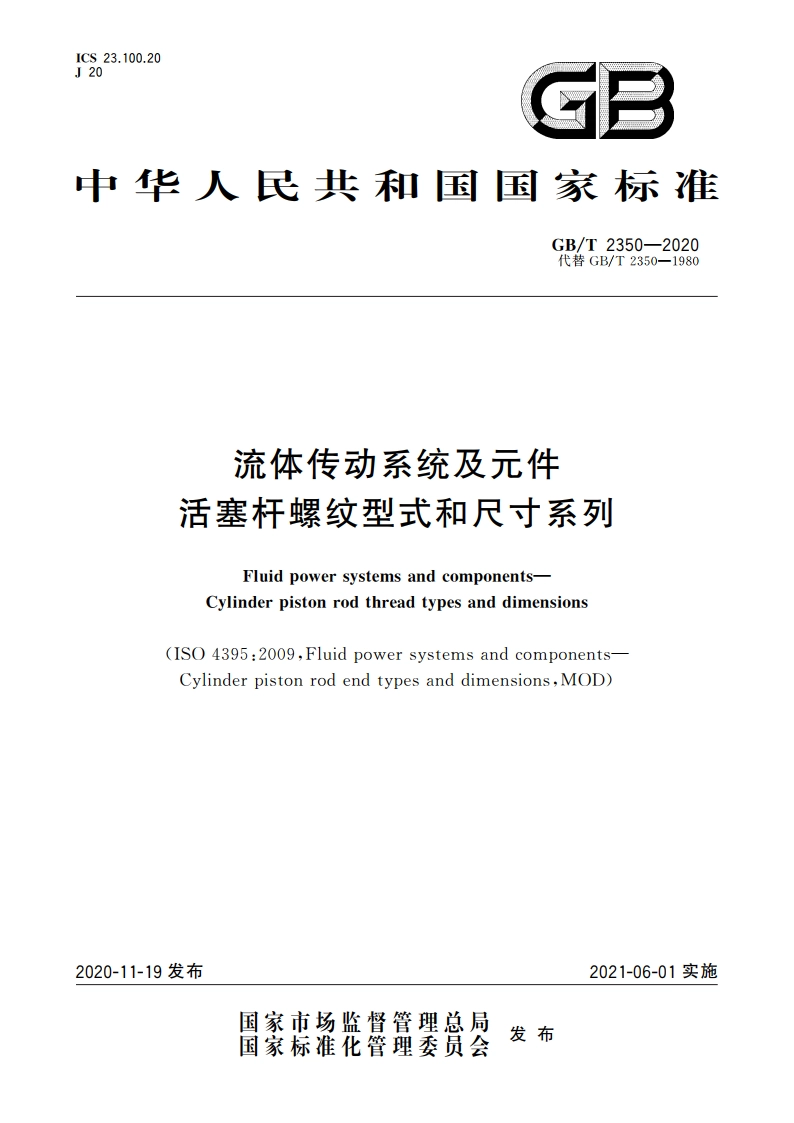

流体传动系统及元件 活塞杆螺纹型式和尺寸系列 GBT 2350-2020.pdf

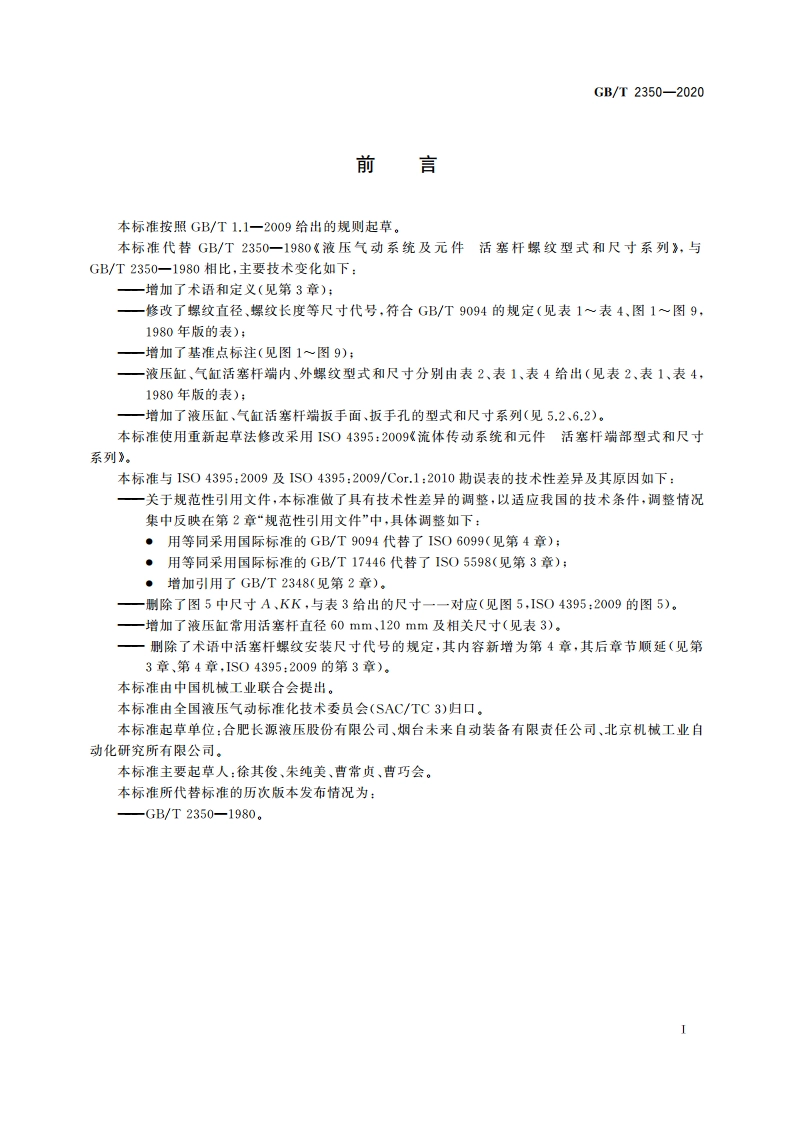

GB/T2350-2020前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T2350一1980液压气动系统及元件活塞杆螺纹型式和尺寸系列，与GB/T2350一1980相比，主要技术变化如下：一增加了术语和定义（见第3章）：一修改了螺纹直径、螺纹长度等尺寸代号，符合GB/T9094的规定（见表1一表4、图1图9，1980年版的表)：一增加了基准点标注（见图1一图9）：一液压缸、气缸活塞杆端内、外螺纹型式和尺寸分别由表2、表1、表4给出（见表2、表1、表4，1980年版的表)：一增加了液压缸、气缸活塞杆端扳手面、扳手孔的型式和尺寸系列（见5.2、6.2）。本标准使用重新起草法修改采用1S04395:2009流体传动系统和元件活塞杆端部型式和尺寸系列。本标准与IS04395:2009及1S04395:2009/Cor.1:2010勘误表的技术性差异及其原因如下：一关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整情况集中反映在第2章“规范性引用文件”中，具体调整如下：用等同采用国际标准的GB/T9094代替了ISO6099(见第4章)：用等同采用国际标准的GB/T17446代替了IS05598(见第3章)：增加引用了GB/T2348(见第2章)，一删除了图5中尺寸A、KK,与表3给出的尺寸一一对应（见图5,1S04395:2009的图5）。一增加了液压缸常用活塞杆直径60mm、120mm及相关尺寸（见表3）。一删除了术语中活塞杆螺纹安装尺寸代号的规定，其内容新增为第4章，其后章节顺延（见第3章、第4章，1S04395:2009的第3章)。本标准由中国机械工业联合会提出。本标准由全国液压气动标准化技术委员会(SAC/TC3)归口。本标准起草单位：合肥长源液压股份有限公司、烟台未来自动装备有限责任公司、北京机械工业自动化研究所有限公司。本标准主要起草人：徐其俊、朱纯美、曹常贞、曹巧会。本标准所代替标准的历次版本发布情况为：-GB/T2350-1980。
