汽车发动机 旋装式机油滤清器 连接尺寸 GBT 28954-2012.pdf

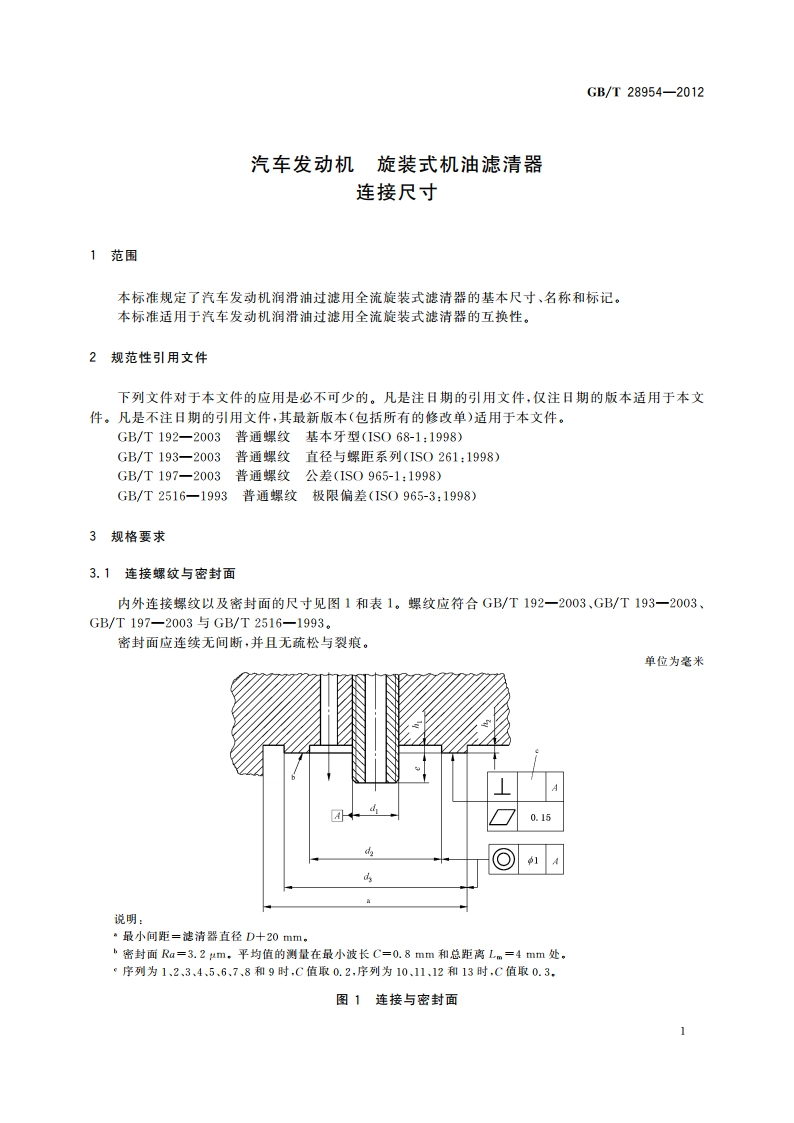

GB/T28954-2012汽车发动机旋装式机油滤清器连接尺寸1范围本标准规定了汽车发动机润滑油过滤用全流旋装式滤清器的基本尺寸，名称和标记。本标准适用于汽车发动机润滑油过滤用全流旋装式滤清器的互换性。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T192一2003普通螺纹基本牙型(1S068-1:1998)GB/T193一2003普通螺纹直径与螺距系列(IS0261:1998)GB/T197一2003普通螺纹公差(1S0965-1:1998)GB/T2516一1993普通螺纹极限偏差(1S0965-3:1998)3规格要求3.1连接螺纹与密封面内外连接螺纹以及密封面的尺寸见图1和表1。螺纹应符合GB/T192一2003、GB/T193一2003、GB/T197-2003与GB/T2516一1993。密封面应连续无间断，并且无疏松与裂痕。单位为毫米0.151A说明最小间距=滤清器直径D十20mm,密封面Ra=3.2um,平均值的测量在最小波长C=0.8mm和总距离Lm=4mm处，。序列为1、23、4、5、6、7、8和9时，C值取0.2，序列为10、11、12和13时，C值取0.3.图1连接与密封面1
