汽车用压缩天然气减压调节器 GBT 20735-2006.pdf

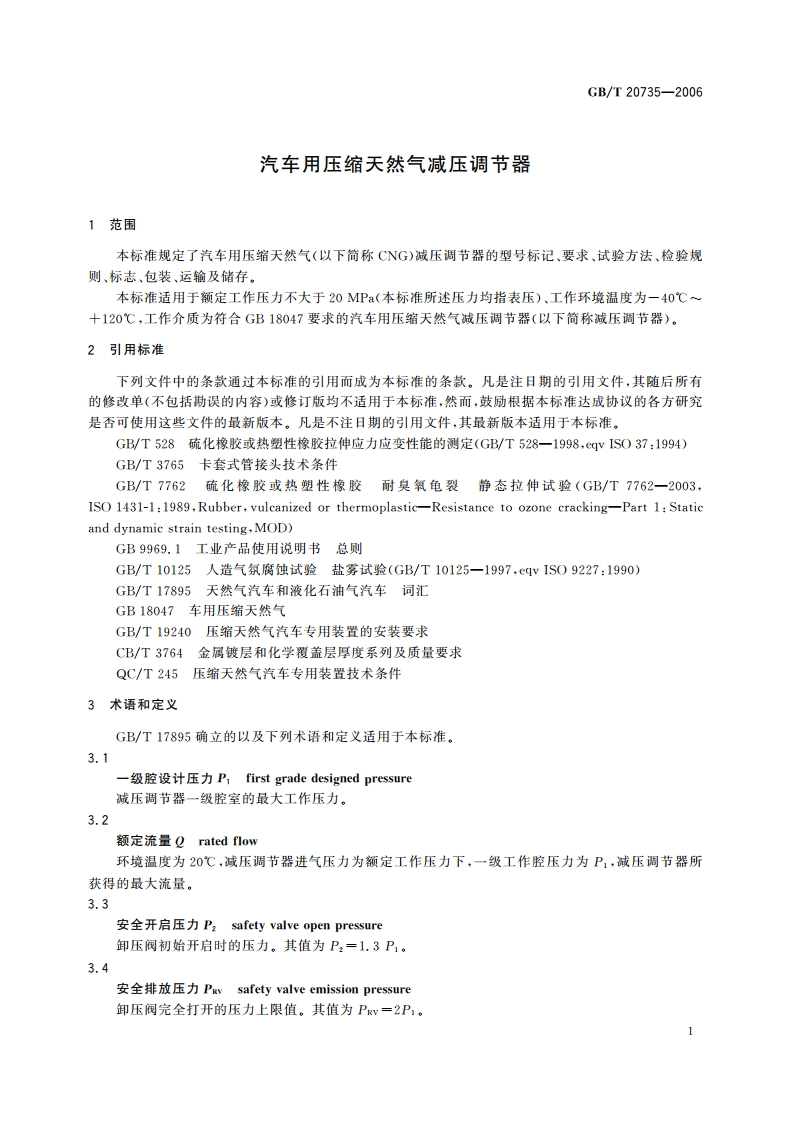

GB/T20735-2006汽车用压缩天然气减压调节器1范围本标准规定了汽车用压缩天然气（以下简称CNG)诚压调节器的型号标记、要求、试险方法、检险规则、标志、包装、运输及储存。本标准适用于额定工作压力不大于20MP(本标准所述压力均指表压)、工作环境温度为一40十120，工作介质为符合GB18047要求的汽车用压缩天然气减压调节器（以下简称减压调节器）。2引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(GB/T528一1998，eqv IS037:1994)GB/T3765卡套式管接头技术条件GB/T7762硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验(GB/T7762一2003，ISO 1431-1:1989.Rubber,vulcanized or thermoplastic-Resistance to ozone cracking-Part 1:Staticand dynamie strain testing,MOD)GB9969,1工业产品使用说明书总则GB/T10125人造气氛腐蚀试验盐雾试验(GB/T10125一1997，eqv1S09227:1990)GB/T17895天然气汽车和液化石油气汽车词汇GB18047车用压缩天然气GB/T19240压缩天然气汽车专用装置的安装要求CB/T3764金属镀层和化学覆盖层厚度系列及质量要求QC/T245压缩天然气汽车专用装置技术条件3术语和定义GB/T17895确立的以及下列术语和定义适用于本标准。3.1一级腔设计压力P,first grade designed pressure诚压调节器一级腔室的最大工作压力。3.2额定流量Q rated flow环境温度为20，减压调节器进气压力为额定工作压力下，一级工作腔压力为P,诚压周节器所获得的最大流量。3.3安全开启压力P2 safety valve open pressure卸压阀初始开启时的压力。其值为P,=1.3P1。3.4安全排放压力Pxv safety valve emission pressure卸压阀完全打开的压力上限值。其值为Pv=2P。
