事物特性表 定义和原理 GBT 10091.1-1995.pdf

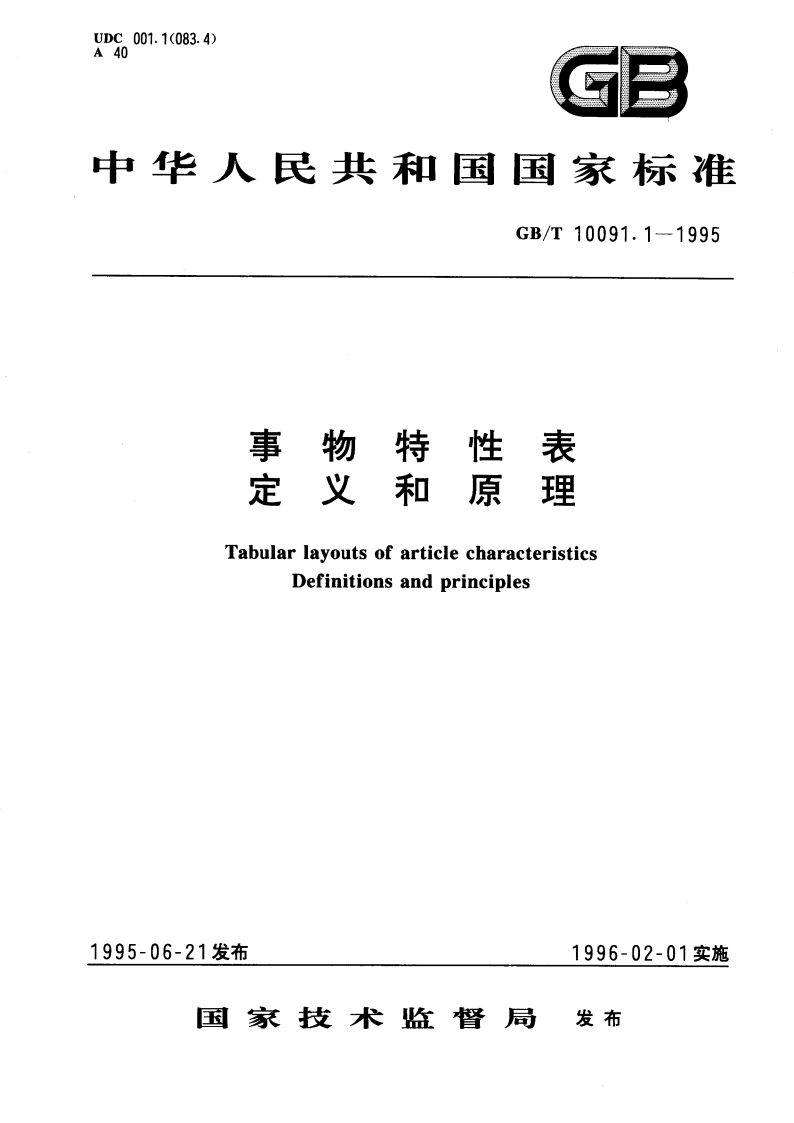

UDC001.1(083.4)A40GB中华人民共和国国家标准GB/T10091.1一1995事物特性表定义和】原理Tabular layouts of article characteristicsDefinitions and principles1995-06-21发布1996-02-01实施国家技术监督局发布GB/T10091.1-1995前言本标准等效采用DIN4000/Teil1一92采用DIN标准的理由是：a)GB10091事物特性表系列标准是为建立零件（实包括产品、设备及非物资概念等）的数据库对零件进行特性描述的ASC计算机文件。它对零件规定了从对象组中表征和区分一对象的决定性特性，也规定了特性数据的表示格式，使零件的特性数据能在不同的系统间交换，因此，它是建立数据库的数据基础。b)国际上制定事物特性表国家级标准的国家唯有德国，该标准在国际标准化实践联合会(IFAN)16个成员国（包括西方七个工业先进国家）中得到积极推广并已被约13个国家采用。1948年德国Teldix公司首创事物特性表，至1971年开始制定国家级描述具体标准件的事物特性表的系列标准，1981年领发了DN4000/Til1一81事物特性表定义和原理（即编制总则）（我们采用和制定为GB10091.1一88)。至今历时23年，共制定出75个系列标准，覆盖3500个产品标准，今后还将继续发展。，经过如此长的发展和应用过程，至今仍在蓬勃发展中，说明该标准具有很大的生命力。本标准与GB/T10091.1一88的主要技术内容比较，除保留了原大部分篇幅以外，还有以下修改：a)删去原冗余部分，如“书写地址数限在70”、“有关说明”及“附录”等；b)为了事物特性表能为更多用户共享起见，将原只包括9个特性的单一特性表扩展到由多个分表(每一分表亦最多可包含9个特性)组成的组合表。从而扩大了事物特性表的适用面。c)将单一特性分解为多个分特性组成的组合特性，使GB10091.1扩大了适用面并与GB/T15049.1一94的图形数据库联系得更紧密。本标准与其他标准的关系为：本标准是建立零件数据库的主要标准之一，其他标准有：GB/T15049CAD标准件图形文件系列标准：另外，还有宜为企业标准的零件分类编码。本标准由中国标准化与信息分类编码研究所提出并归口。本标准主要起草人鲍仲平。中华人民共和国国家标准事物特性表GB/T10091.1-1995定义和原理代替GB10091.1-88Tabular layouts of article characteristicsDefinitions and principles1范困本标准规定了事物特性表的定义和原理，事物特性系统，事物特性表的结构、组成和示例，事物对象的图形显示以及事物特性表在标准中的编制。本标准适用于CAD零件库的建立，计算机辅助设计(CAD)、辅助制造(CAM)、辅助企业管理，也适用于其他系统的信息检索和处理。事物特性表用于概括描述、限制和选择标准的和非标准的，物质的和非物质的，相互近似的事物对象。另外，事物特性表还支持文件中的数据归档、存贮和交换。事物特性表中的特性显示是产品文档的组成部分。事物特性表的适用领域决定了它应包括的特性种类。特性总表见图1。特性事物特性(周有特性)相关特性图1特性总表2引用标准GB3100一93国际单位制及其应用GB/T15049.1一94CAD标准件图形文件编制总则国家技术监督局1995-06-21批准1996-02-01实施1
