溶液聚合型 丁二烯橡胶(BR)评价方法 GBT 8660-1998.pdf

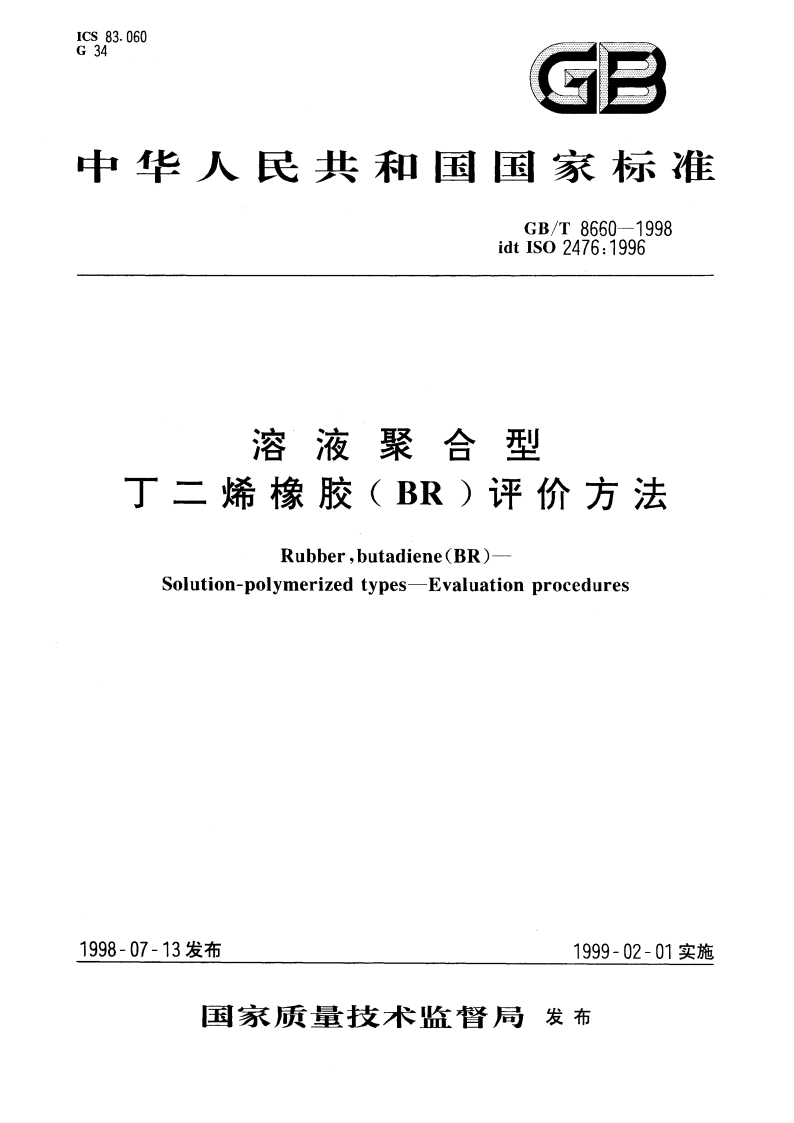

ICs83.060G34GB中华人民共和国国家标准GB/T8660-1998idt IS02476:1996溶液聚合型丁二烯橡胶(BR)评价方法Rubber,butadiene(BR)-Solution-polymerized types-Evaluation procedures1998-07-13发布1999-02-01实施国家质量技术监督局发布GB/T8660-1998辊，开炼机辊筒表面温度保持在35C土5C).测试结果以ML(1+4)100C表示。4.2挥发分按GB/T6737规定测定挥发分含量。4.3灰分按GB/T4498规定测定灰分含量.5评价丁二烯橡胶用混炼胶试样的制备5.1标准试验配方标准试验配方见表1应使用符合国家或国际标准的参比材料。如果得不到标准参比材料，应使用有关团体认可的材料。表1标准试验配方质量份本料非充油胶充油胶丁二烯橡胶100.00100.001氧化锌3.003.00通用工业参比炭黑60.0060.00硬胎酸2.002.00ASTM103油215.00硫磺1.501.50TBBS0.900.90总计182.40167.4091)指含填充油的橡胶100份，2)这种法的密度为0.92g/cm,可以从Sun oil,Industrial produets Dept1068 Walnut Street,.Philadelphia PA19103USA获得3.819L包装的这种商品油，其他油如Cireosol4240,R.E.Caroll ASTM103油具有下列特性：在100C时运动粘度：16.8mm2/8士1.2mm2/s粘度比重常数：0.8890.002在37.8C时，根据Saybolt通用粘度和在15.5C/15.5C时的相对密度计算粘度比重常数，VGC按下式计算：VGC-10d-1.0752log(38)10-10ga(w-38)式中：d-15.5C/15.5C时的相对密度：w一在37.8C时Saybolt通用粘度。3)N-权丁基-2-苯并壁唑次磺酰胺。其供应品为粉末，其最初甲醇不溶物含量应小于0.3%。该促进剂应在室温下贮存于密闭容器内，并每六个月检查一次甲醇不溶物含量，若超过0.？5%，则应废弃去或重结晶。4)以充油量为37.5%的充油BR为准。5.2操作程序5.2.1概述试验胶料的配料、混炼和硫化设备及操作程序按GB/T6038规定进行。5.2.2混炼方法规定了四种混炼方法：方法A一密炼机混炼：方法B一初混炼机用密炼机，终混炼用开炼机：方法C1和方法C2一开炼机混炼。
