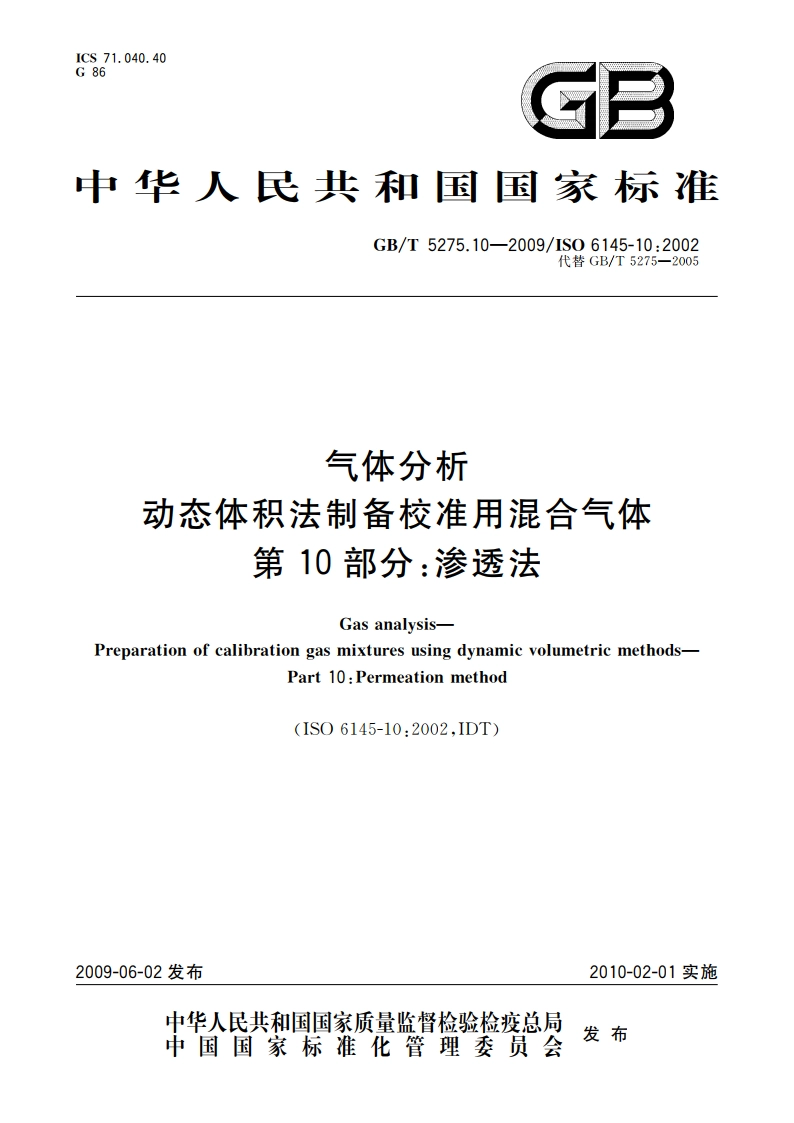

气体分析 动态体积法制备校准用混合气体 第10部分：渗透法 GBT 5275.10-2009.pdf

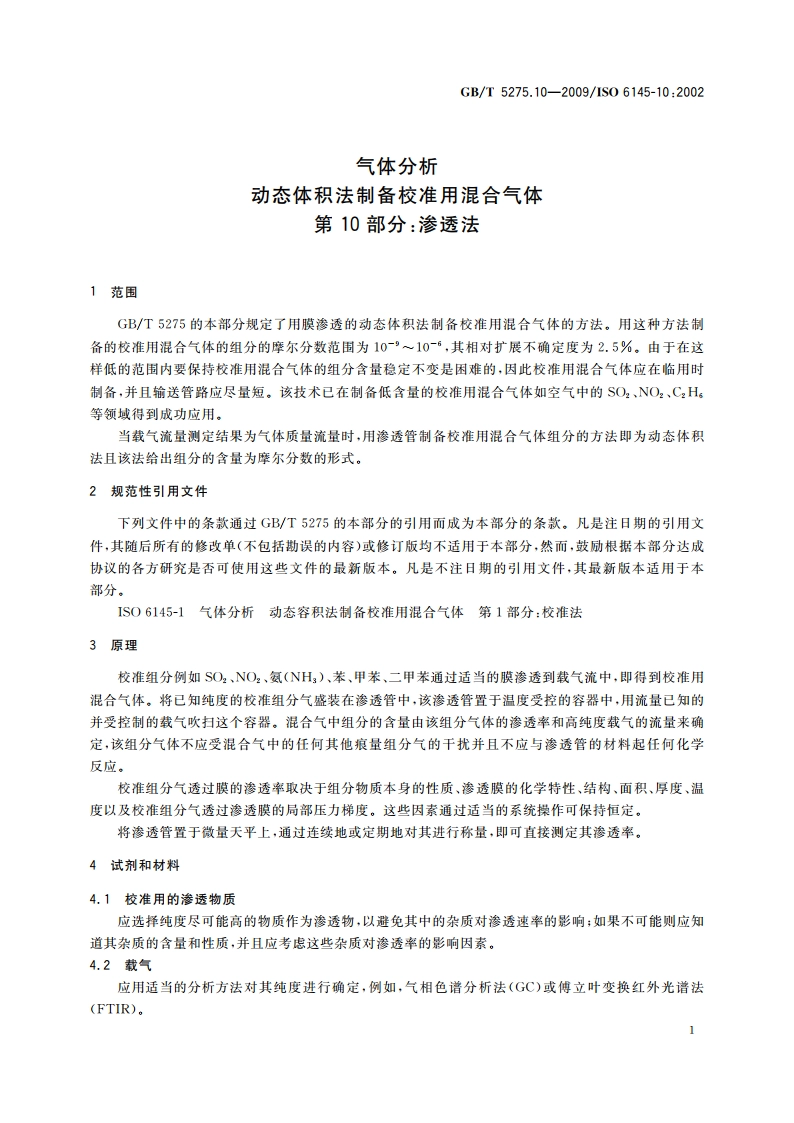

GB/T5275.10-2009/1S06145-10:2002气体分析动态体积法制备校准用混合气体第10部分：渗透法1范围GB/T5275的本部分规定了用膜渗透的动态体积法制备校准用混合气体的方法。用这种方法制备的校准用混合气体的组分的摩尔分数范围为10-”10-5，其相对扩展不确定度为2.5%。由于在这样低的范围内要保持校准用混合气体的组分含量稳定不变是困雅的，因此校准用混合气体应在临用时制备，并且榆送管路应尽量短。该技术已在制备低含量的校准用混合气体如空气中的SO2、NO2、C2H:等领域得到成功应用。当载气流量测定结果为气体质量流量时，用渗透管制备校准用混合气体组分的方法即为动态体积法且该法给出组分的含量为摩尔分数的形式。2规范性引用文件下列文件中的条款通过GB/T5275的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。1S06145-1气体分析动态容积法制备校准用混合气体第1部分：校准法3原理校准组分例如SO2、NO2、氨(NH)、苯、甲苯、二甲苯通过适当的膜滲透到载气流中，即得到校准用混合气体。将已知纯度的校准组分气盛装在渗透管中，该渗透管置于温度受控的容器中，用流量已知的并受控制的载气吹扫这个容器。混合气中组分的含量由该组分气体的渗透率和高纯度载气的流量来确定，该组分气体不应受混合气中的任何其他痕量组分气的干扰并且不应与渗透管的材料起任何化学反应。校准组分气透过膜的渗透率取决于组分物质本身的性质、渗透膜的化学特性、结构、面积、厚度、温度以及校准组分气透过渗透膜的局部压力梯度。这些因素通过适当的系统操作可保持恒定。将渗透管置于微量天平上，通过连续地或定期地对其进行称量，即可直接测定其渗透率。4试剂和材料4.1校准用的渗透物质应选择纯度尽可能高的物质作为渗透物，以避免其中的杂质对渗透速率的影响：如果不可能则应知道其杂质的含量和性质，并且应考虑这些杂质对渗透常的影响因素。4.2载气应用适当的分析方法对其纯度进行确定，例如，气相色谱分析法(GC)或傅立叶变换红外光谱法(FTIR).GB/T5275.10-2009/1S06145-10:20021一余气出口：5一稀释气：9一水浴：2一取样系统：6温度计：10一流量计：3混合球形室：7一渗透管，11载气：4一流量计：8一铜蛇形管：12一干燥剂.图2定期称量模式渗透仪器示例223月一净透管：4一微量天平控制器：5一气体搅拌器：又质量流遮控制器：6RS232连线日一称量配平物体，7一PC(采集、分析、检定程序)：1一高纯air/N:8一16比特ADC:2一湿度控制器，9一流量校准设施：3一水：10一气体分析器：11一有证的稳定的混合物。图3连续称量模式渗透仪器示例
