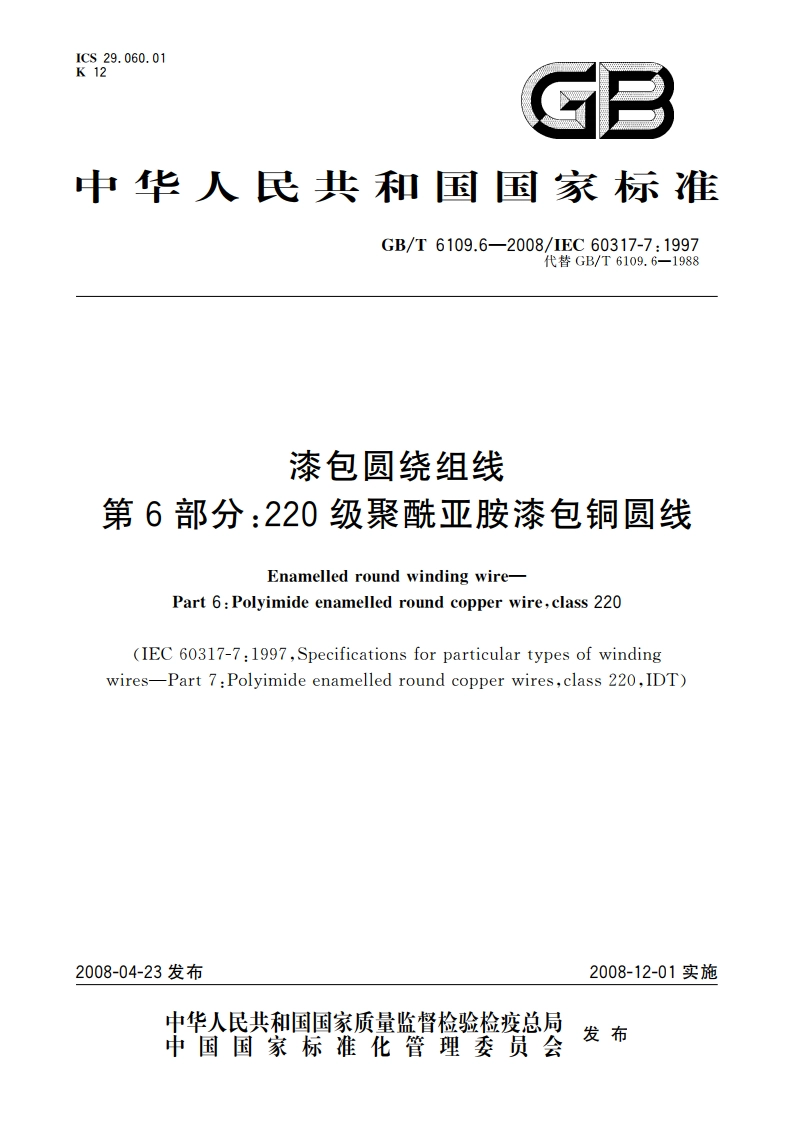

漆包圆绕组线 第6部分：220级聚酰亚胺漆包铜圆线 GBT 6109.6-2008.pdf

GB/T6109.6-2008/1EC60317-7:1997一增加了针孔试验项目。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会(SAC/TC213)归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：崇明特种电磁线厂、江苏大通机电有限公司、裕生特种线材有限公司、无锡锡洲电磁线厂、浙江露笑集团有限公司、巨丰复合线有限公司。本部分主要起草人：曹恒泰、郑启荣、张家化、徐进发、鲁小均、蔡酵、陈惠民。本部分所代替标准的历次版本发布情况为：-GB/T6109.6-1988.乡GB/T6109.6-2008/1EC60317-7:1997漆包圆绕组线第6部分：220级聚酰亚胺漆包铜圆线1范围GB/T6109的本部分规定了以聚酰亚胺树脂为基的单一漆层220级漆包铜圆线的要求。220级表示热级，它要求最小温度指数为220，热冲击温度至少为240C。对应于温度指数的摄温度并不就是推荐的漆包线使用温度，因为这取决于包括所用设备类型在内的很多因素。本部分规定的导体标称直径范围为：一1级：0.020mm及以上2.000mm及以下；一2级：0.020mm及以上5.000mm及以下。导体标称直径按GB/T6109.1一2008中第4章的规定。2规范性引用文件下列文件中的条款通过GB/T6109的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T6109.1一2008漆包圆绕组线第1部分：一般规定(I1EC60317-0-1:2005,1DT)3定义、试验方法总则和外观3.1定义、试验方法总则定义、试验方法总则见GB/T6109.1一2008中第3章。如果GB/T6109.1一2008与本部分有矛盾，以本部分为准。3.2外观见GB/T6109.1一2008中3.3.4尺寸见GB/T6109.1一2008中第4章。5电阻见GB/T6109.1一2008中第5章。6伸长率见GB/T6109.1一2008中第6章。7回弹性见GB/T6109.1一2008中第7章。
