棉纤维成熟度试验方法 中腔胞壁对比法 GBT 6099.1-1985.pdf

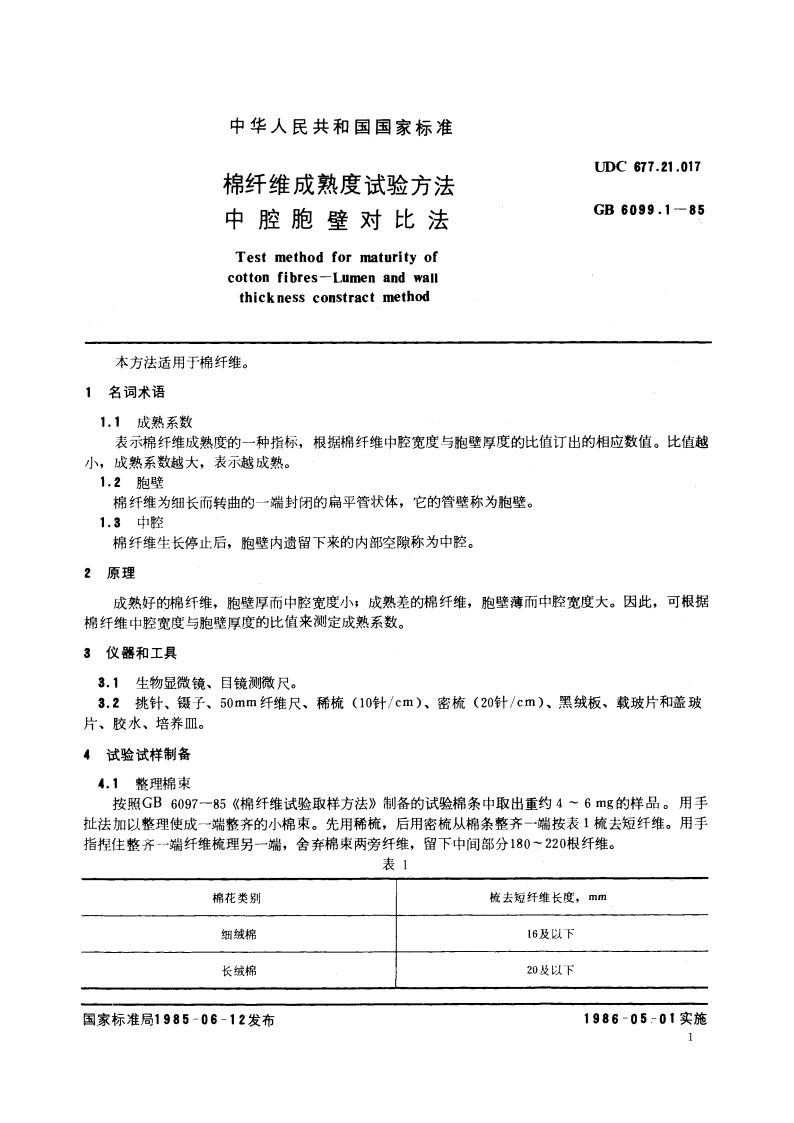

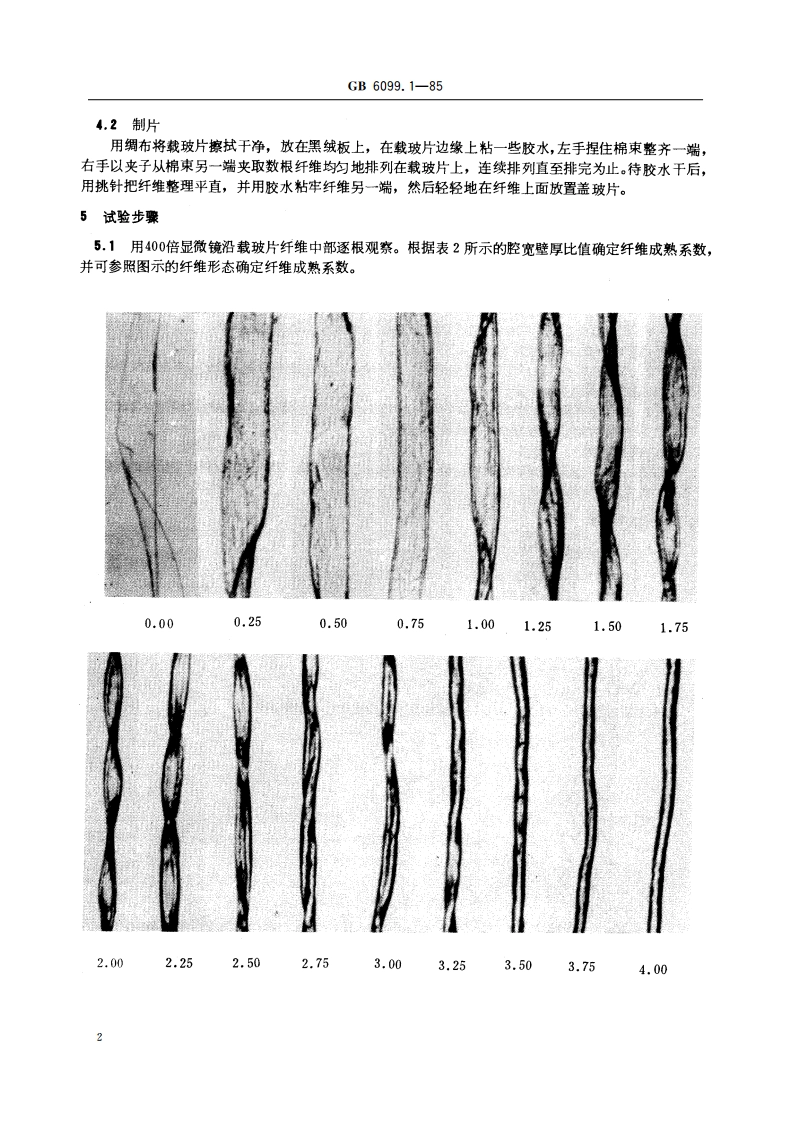

中华人民共和国国家标准UDC677.21.017棉纤维成熟度试验方法中腔胞壁对比法GB6099.1-85Test method for maturity ofcotton fibres-Lumen and wallthick ness constract method本方法适用于棉纤维。1名词术语1.1成熟系数表示棉纤维成熟度的一种指标，根据棉纤维中腔宽度与胞壁厚度的比值订出的相应数值。比值越小，成熟系数越大，表示越成熟。1.2胞壁棉纤维为细长而转曲的一端封闭的扁平管状体，它的管壁称为胞壁。1.3中腔棉纤维生长停止后，胞壁内遗留下来的内部空隙称为中腔。2原理成熟好的棉纤维，胞壁厚而中腔宽度小；成熟差的棉纤维，胞壁薄而中腔宽度大。因此，可根据棉纤维中腔宽度与胞壁厚度的比值来测定成熟系数。3仪器和工具3.1生物显微镜、目镜测微尺。3.2挑针、镊子、50mm纤维尺、稀梳(10针/cm)、密梳(20针/cm)、黑绒板、载玻片和盖玻片、胶水、培养皿。4试验试样制备4.1整理棉束按照GB6097一85棉纤维试验取样方法制备的试验棉条中取出重约46mg的样品。用手扯法加以整理使成一端整齐的小棉束。先用稀梳，后用密梳从棉条整齐一端按表1梳去短纤维。用手指捏住整齐一端纤维梳理另一端，舍弃棉束两旁纤维，留下中间部分180220根纤维。表1棉花类别枕去短纤维长度，mm细绒棉16及以下长绒棉20及以下国家标准局1985-06-12发布1986-05-01实施1GB6099.1-85表2腔宽壁厚比值与成熟系数对照表成熟系数0.000.250.500.751.001.251.501.752.00腔宽壁厚比值30-2221-1312-98、6532.52成熟系数2.252.502.753.003.253.503.754.005.00腔宽壁厚比值1.50.750.50.330.20不可察觉5.1.1可在载玻片上的纤维中部处划两条间隔2毫米的蓝线，沿蓝线范围内进行观察，一般观寮一个视野来决定每根纤维的成熟系数。5.1.2形态特殊的纤维可在二条蓝线范围内调节移动尺，扩大观察范围，或进一步用测微尺测量几个转曲的腔宽壁厚比例来决定。5.1.3估计或测量腔宽壁厚时，应在纤维转曲中部宽度最宽处测定。若两壁厚薄不同，可取其平均数。没有转曲的纤维亦须在观察范围内最宽处测定。5.2试验次数每根试验棉条试验两个试验试样，每个观测180220根纤维。两个试验试样试验结果的差值应符合第7章精密度的规定。6试验结果计算6.1平均成熟系数MniM=-ni式中：M一平均成熟系数：M:一第组纤维的成熟系数，为实测成熟系数按表2系列分组的顺序数，n一第组纤维的根数。6.2成熟系数的标准差和变异系数根据需要可按式(2)、(3)计算成熟系数的标准差和变异系数。n:M-Mp（2)niCv=Mx100式中：一成熟系数标准差，CV一成熟系数变异系数，%。6.3数字修约平均成熟系数修约至二位小数。数字修约按GB1.1一81标准化工作导则编写标准的一般规定附录C(补充件)“数字修约规则”的规定进行。3
