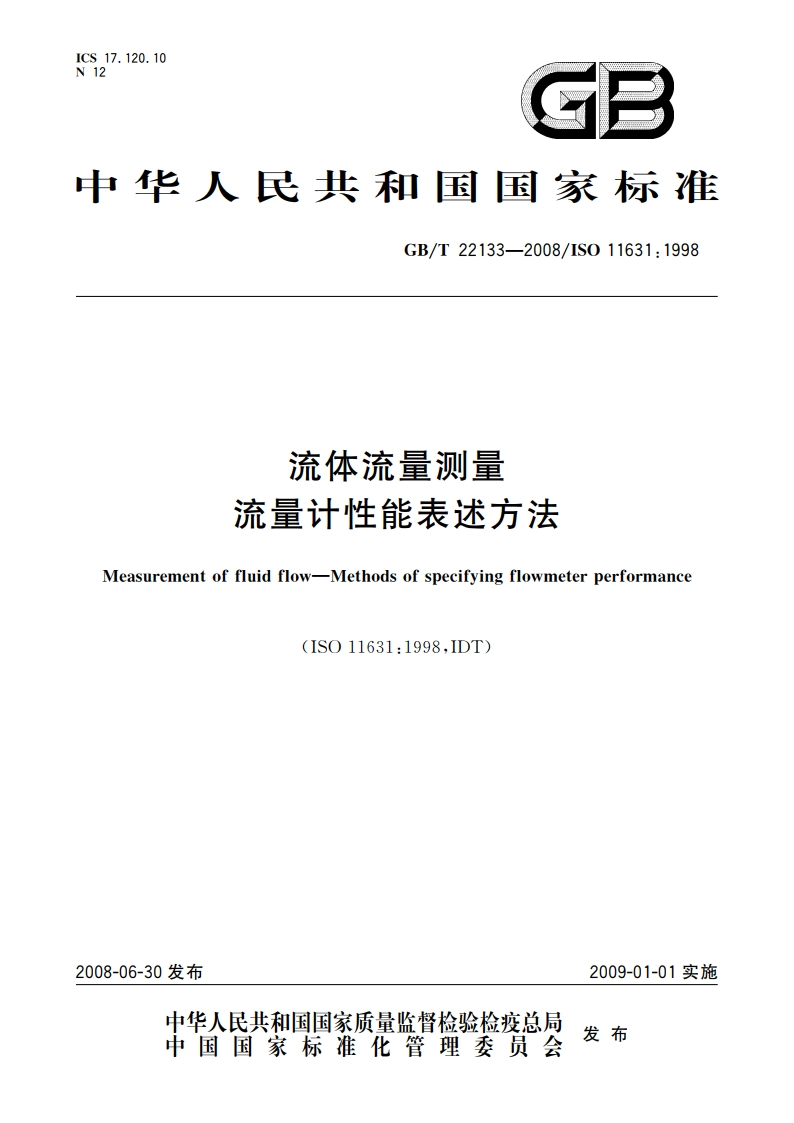

流体流量测量 流量计性能表述方法 GBT 22133-2008.pdf

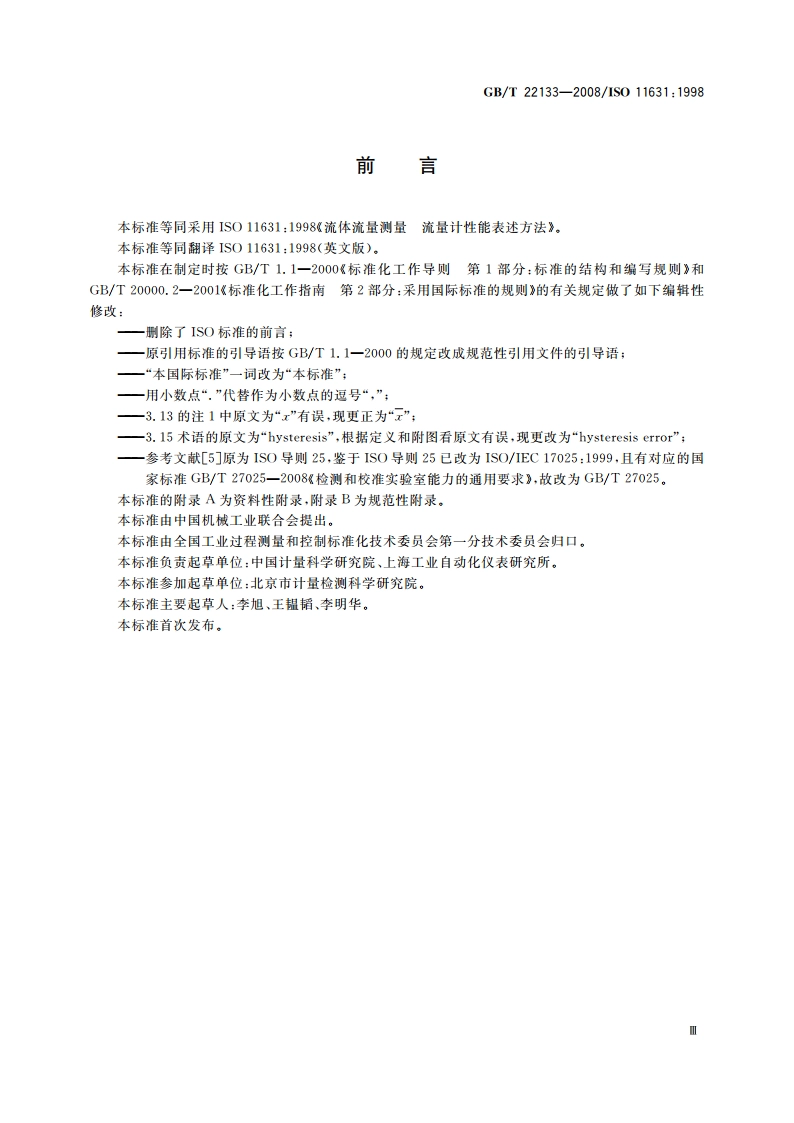

GB/T22133-2008/1S011631:1998前言本标准等同采用IS011631:1998流体流量测量流量计性能表述方法。本标准等同翻译1S011631:1998(英文版)。本标准在制定时按GB/T1,1一2000标准化工作导则第1部分：标准的结构和编写规则和GB/T20000.2一2001标准化工作指南第2部分：采用国际标准的规则的有关规定做了如下编辑性修改：一删除了ISO标准的前言；一原引用标准的引导语按GB/T1.1一2000的规定改成规范性引用文件的引导语；一“本国际标准”一词改为“本标准”：一用小数点“，”代替作为小数点的逗号“，”：一3.13的注1中原文为“x”有误，现更正为“x”:一3.15术语的原文为“hysteresis”,根据定义和附图看原文有误，现更改为“hysteresis error”:一参考文猷5原为IS0导则25，鉴于1S0导则25已改为1S0/1EC17025:1999,且有对应的国家标准GB/T27025一2008检测和校准实验室能力的通用要求，故改为GB/T27025。本标准的附录A为资料性附录，附录B为规范性附录。本标准由中国机械工业联合会提出。本标准由全国工业过程测量和控制标准化技术委员会第一分技术委员会归口。本标准负责起草单位：中国计量科学研究院、上海工业自动化仪表研究所。本标准参加起草单位：北京市计量检测科学研究院。本标准主要起草人：李旭、王韫韬、李明华。本标准首次发布。GB/T22133-2008/1S011631:1998流体流量测量流量计性能表述方法1范围本标准适用于流量计制造商发行的技术规范和说明书。本标准规定了用于封闭管道或明渠的各种流量计的性能表述方法。本标准说明了如何根据流量计的潮源性等级对流量计进行分类，并且详细阐明了制造商应如何表述流量计的潮源性、质量保证和使用条件，但流量计应用于其他情况时仍可能需要做进一步的说明。注：第3章确立的术语和定义中包括了大量相关专业术语，以促进这些术语在技术规范中的普递应用，2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO/TR5168流体流量测量流量测量不确定度的评估3术语和定义下列术语和定义适用于本标准。3.1精确度accuracy准确度流量计给出的测量结果接近于真值的能力。注：精确度是一个常用术语，它包含了系统误差、陆机误差，回差、死区等影响。虽然把所有这些误差都组合在“精确度”这一个标题下使用起来很方便，但它是一个定性的术语，其本身不赋数值，不用于流量计的性能规范。3.2精确度等级accuracy class准确度等级流量计符合一定的计量要求，使误差保特在规定极限以内的等级。注：精确度等级通常以约定的数字或符号表示，称为等级指标，3.3偏差bias流量计示值的系统误差。3.4校准calibration在规定条件下，确定流量计指示的量值与参比标准器指示的相应量值之间关系的一组操作。注1：校准结果可用于确定示值对应的被测量值，或者确定示值的修正值，注2：校准也可确定其他计量特性，如影响量的效应。注3：校准结果可以记录在校准证书或校准报告中。注4：校准结果经常被表示为一个校准系数或一系列校准系数或一条校准曲线。注5：校雅不包括调整，GB/T22133-2008/1S011631:19983.5置信界限confidence limits假定系统误差可忽胳，以规定的概苹预期真值所处范围的上、下限。3.6置信水平confidence level假定系统误差可忽路，直值处于规定置信界限内的概率。注：置信水平一般用百分数表示，如95%，3.7一致性conformity校准曲线接近规定曲线（例如直线、对数曲线、抛物线、三次曲线、平方根曲线等）的吻合程度，以量值表示。注1：一致性通常按非一致性进行测量，并以一致性表示。例如平均曲线与规定曲线之间的最大偏差。平均曲线在每一个方向上做两次或多次全测量范固校准后确定。除另有说明外，一致性的值与输出量程有关。注2：作为一项性能要求，一致性可表示为独立一致性、端基一致性和零基一致性，3.7.1独立一致性independent conformity调整实际特性曲线（上行程和下行程读数的平均值）到接近规定特性曲线，使最大偏差为最小时的吻合程度。注：使用最小二乘法（见1S0/TR7066-1和1SO/TR7066-2)可使最大偏差减至最小，3.7.2端基一致性terminal-based conformity实际特性曲线（上行程和下行程读数的平均值）与规定特性曲线的范围上限值和范围下限值重合时，两条曲线的吻合程度。3.7.3零基一致性Zer0-based conformity调整实际特性曲线（上行程和下行程读数的平均值）到接近规定特性曲线，使两条曲线的范围下限值重合且最大偏差为最小时的吻合程度。3.7.4线性度linearity规定曲线为一条直线的一种特殊但常用的一致性。注：线性度的图例见附录A。3.8死区dead band可以朝两个方向改变激励而不致引起流量计响应发生变化的最大区间。注：有些流量计（例如涡轮流量计）从零流量到某一流量可能存在一个“死区”，但此后有一个小鉴别力因，即这些流量计存在一个最小始动流量。参看最小可检测流量(3.20)3.9鉴别力discrimination流量计对激励值微小变化的响应能力。3.10鉴别力阗discrimination threshold不致引起流量计的响应产生可察觉变化的最大激励变化，这种激励变化应缓慢而单一。注：在整个流量范围内鉴别力因可能不是一个常数。2
