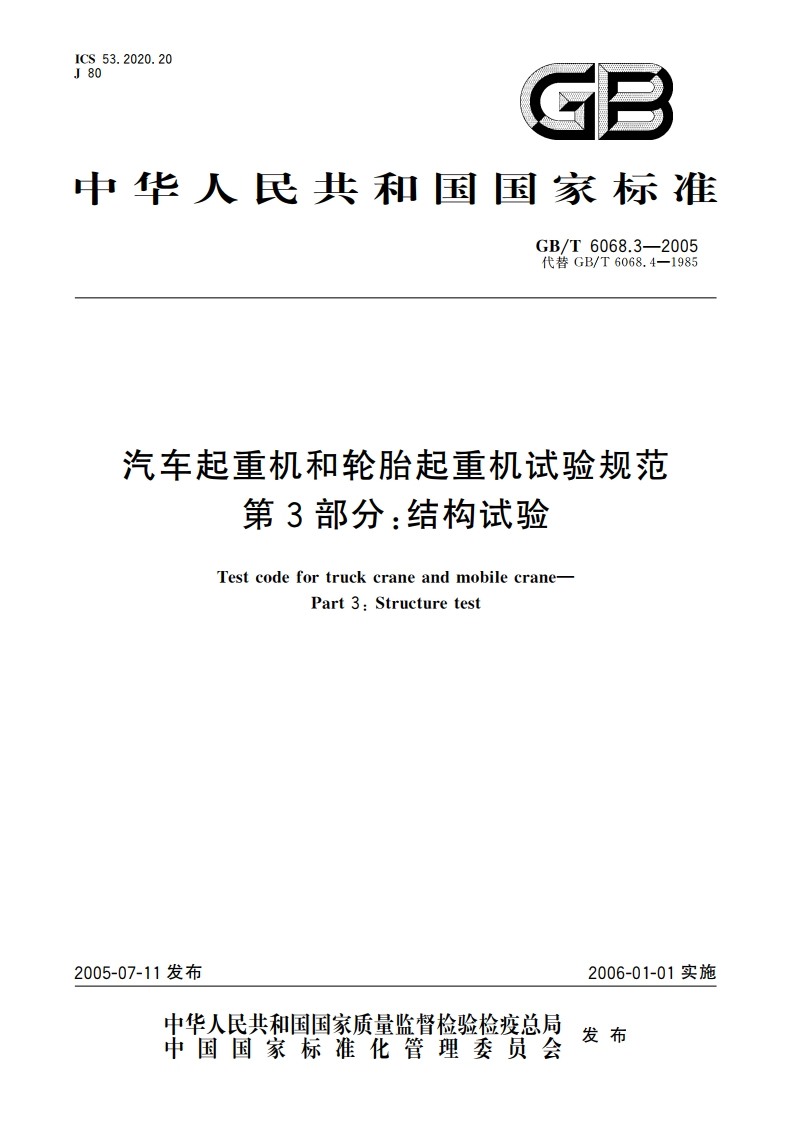

汽车起重机和轮胎起重机试验规范 第3部分：结构试验 GBT 6068.3-2005.pdf

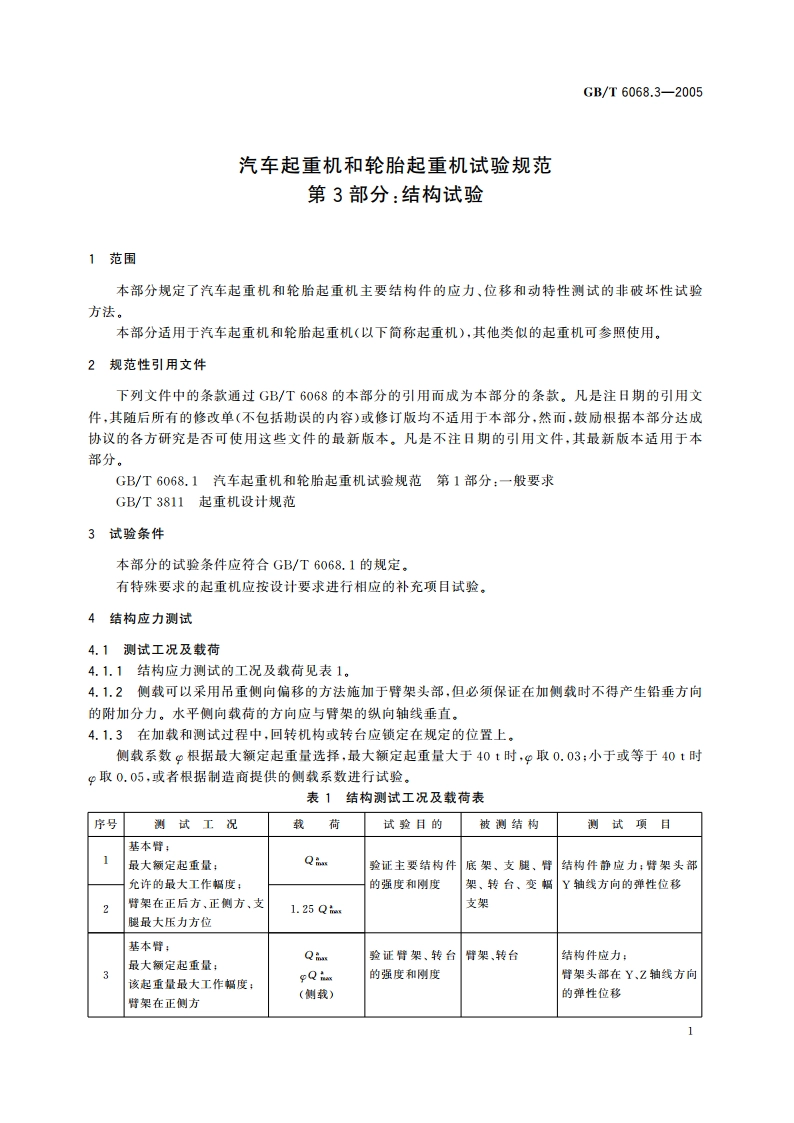

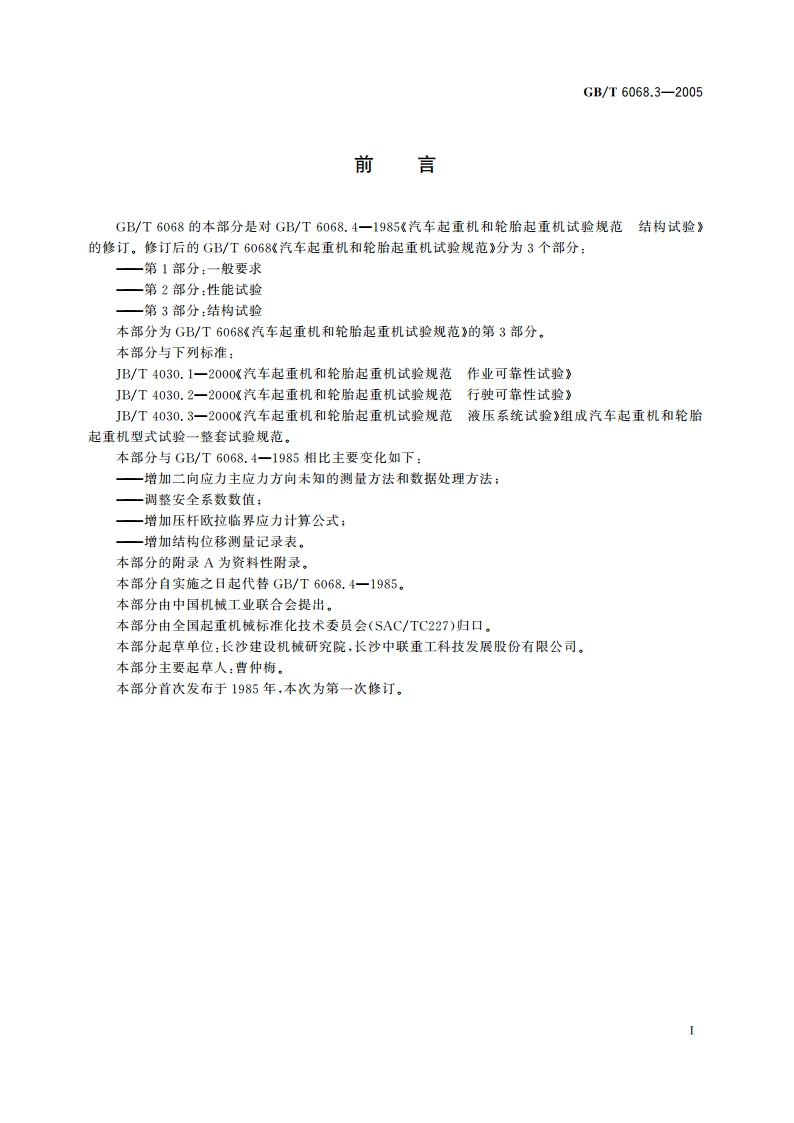

GB/T6068.3-2005汽车起重机和轮胎起重机试验规范第3部分：结构试验1范围本部分规定了汽车起重机和轮胎起重机主要结构件的应力、位移和动特性测试的非破坏性试验方法。本部分适用于汽车起重机和轮胎起重机（以下简称起重机），其他类似的起重机可参照使用。2规范性引用文件下列文件中的条款通过GB/T6068的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T6068.1汽车起重机和轮胎起重机试验规范第1部分：一般要求GB/T3811起重机设计规范3试验条件本部分的试险条件应符合GB/T6068.1的规定。有特殊要求的起重机应按设计要求进行相应的补充项目试验。4结构应力测试4.1测试工况及载荷4.1.1结构应力测试的工况及载荷见表1。4.1.2侧载可以采用吊重侧向偏移的方法施加于臂架头部，但必须保证在加侧找时不得产生铅垂方向的附加分力。水平侧向载荷的方向应与臂架的纵向轴线垂直。4.1.3在加载和测试过程中，回转机构或转台应锁定在规定的位置上。侧载系数9根据最大额定起重量选择，最大额定起重量大于40t时，9取0.03：小于或等于40t时取0.05，或者根据制造商提供的侧载系数进行试验。表1结构测试工况及载荷表序号测试工况没荷试验目的被测结构测试项日基本臂：1最大额定起重量：Q验证主要结构件底架、支腿、臂结构件静应力：臂架头部允许的最大工作标度：的强度和刚度架、转台、变船Y轴线方向的弹性位移臂架在正后方、正侧方、支1.25Q1支架腿最大压力方位基本臂：Q验证锋架、转台臂架、转台结构件应力：最大额定起重量：的强度和刚度将架头部在Y、乙轴线方向该起重量最大工作杯度：pQ ie(侧载)的弹性位移情架在正侧方
