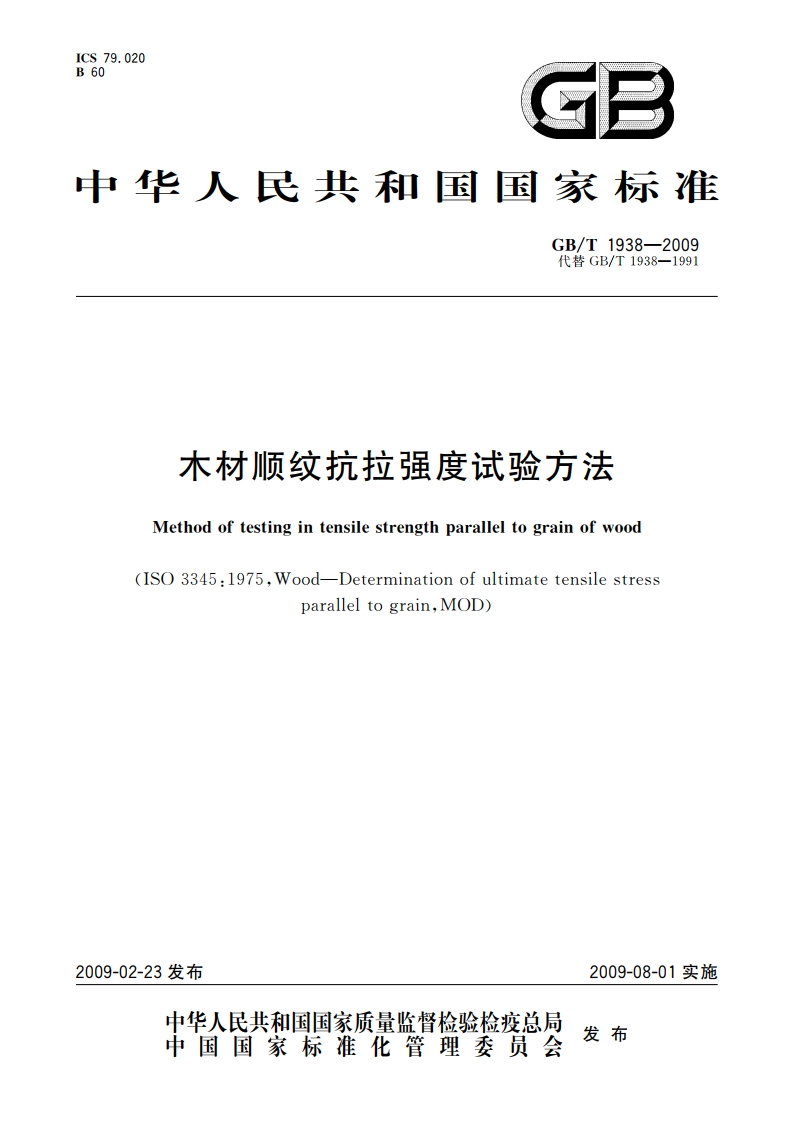

木材顺纹抗拉强度试验方法 GBT 1938-2009.pdf

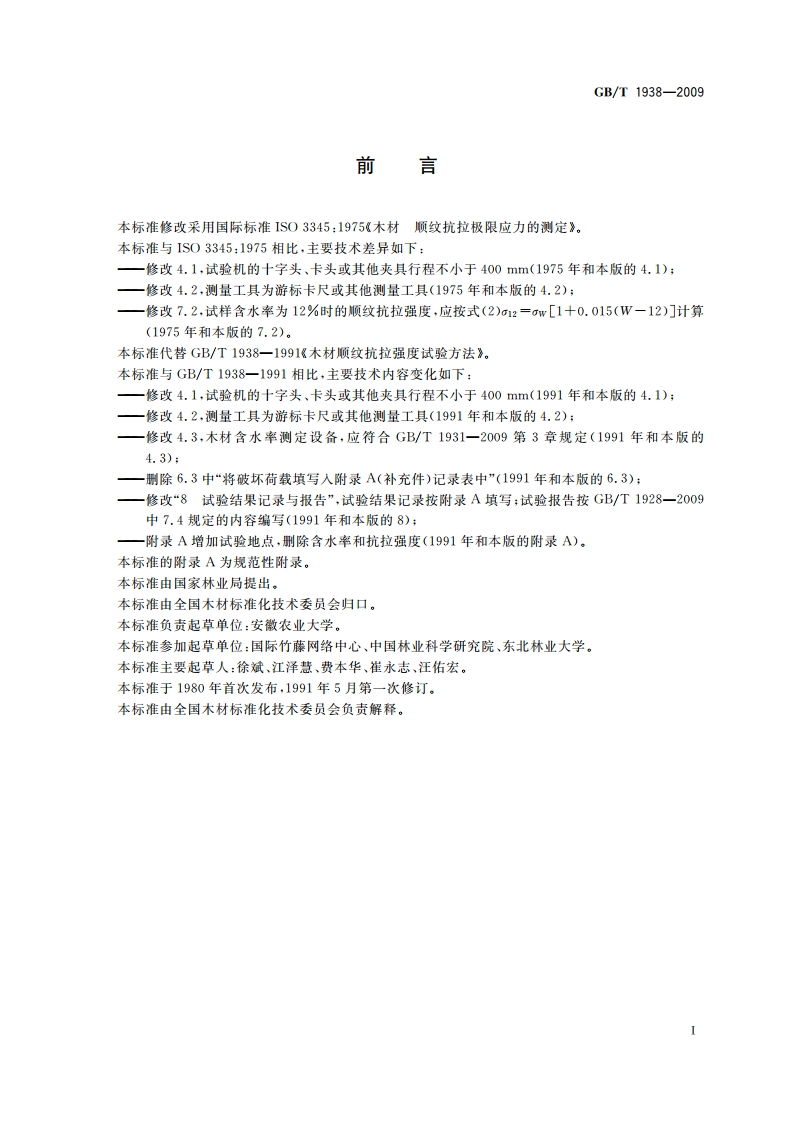

GB/T1938-2009前言本标准修改采用国际标准I03345:1975木材顺纹抗拉极限应力的测定。本标准与IS03345:1975相比，主要技术差异如下：一修改4.1，试验机的十字头、卡头或其他夹具行程不小于400mm(1975年和本版的4.1)：一修改4.2，测量工具为游标卡尺或其他测量工具(1975年和本版的4.2)：一修改7.2，试样含水率为12%时的顺纹抗拉强度，应按式(2)12=ow1十0.015(W一12)计算(1975年和本版的7.2)。本标准代替GB/T1938一1991木材顺纹抗拉强度试验方法。本标准与GB/T1938一1991相比，主要技术内容变化如下：一修改4.1，试验机的十字头、卡头或其他夹具行程不小于400mm(1991年和本版的4.1)：一修改4.2，测量工具为游标卡尺或其他测量工具(1991年和本版的4.2)：一修改4.3，木材含水率测定设备，应符合GB/T1931一2009第3章规定(1991年和本版的4.3)；一别除6.3中“将破坏荷载填写入附录A(补充件)记录表中”(1991年和本版的6.3)：一修改“8试验结果记录与报告”，试验结果记录按附录A填写；试验报告按GB/T1928一2009中7.4规定的内容编写(1991年和本版的8)：一附录A增加试验地点，删除含水米和抗拉强度(1991年和本版的附录A)。本标准的附录A为规范性附录。本标准由国家林业局提出。本标准由全国木材标准化技术委员会归口。本标准负责起草单位：安徽农业大学。本标准参加起草单位：国际竹藤网络中心、中国林业科学研究院、东北林业大学。本标准主要起草人：徐斌、江泽慧、费本华、崔永志、汪佑宏。本标准于1980年首次发布，1991年5月第一次修订。本标准由全国木材标准化技术委员会负责解释。GB/T1938-2009木材顺纹抗拉强度试验方法1范围本标准规定了测定木材顺纹抗拉强度的试验设备、试样、试验步蝶、结果计算以及试验结果记录与报告。本标准适用于木材无疵小试样的顺纹抗拉强度试验。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1928一2009木材物理力学试验方法总则(1S03129:1975,Wood一Sampling methods andgeneral requirements for physical and mechanical tests,NEQ)GB/T1929一2009木材物理力学试材锯解及试样截取方法(IS03129:1975,Woo一Samplingmethods and general requirements for physical and mechanical tests,MOD)GB/T1931一2009木材含水率测定方法(ISO3130:1975,Wood一Determination of moisturecontent for physical and mechanical tests,MOD)3原理沿试样顺纹方向，以均匀速度施加拉力至破坏，以求出木材的顺纹抗拉强度。4试验设备4.1试验机，测定荷载的精度，应符合GB/T1928一2009第6章要求。试验机的十字头、卡头或其他夹具行程不小于400mm,夹钳的钳口尺寸为10mm20mm,并具有球面活动接头，以保证试样沿纵轴受拉，防止纵向扭曲。4.2测量工具为游标卡尺或其他测量工具，测量尺寸应精确至0.1mm,4.3木材含水率则定设备，应符合GB/T1931一2009第3章规定。5试样5.1试材锯解及试样截取，应符合GB/T1929一2009第3章规定。5.2试样的形状和尺寸，如图1。5.3试样制作要求和检查、试样含水率的调整，应分别符合GB/T1928一2009第3章和第4章规定，5.4试样纹理应通直，生长轮的切线方向应垂直于试样有效部分（指中部60mm一段）的宽面。试样有效部分与两端夹特部分之间的过渡弧表面应平滑，并与试样中心线相对称。5.5软质木材试样，应在夹持部分的窄面，附以90mm14mm8mm的硬木夹垫，用胶粘剂固定在试样上。硬质木材试样可不用木夹垫。GB/T1938-2009单位为毫米10055600907100607553701一试样：2一木夹垫。图1顺纹抗拉试样6试验步骤6.1在试样有效部分中央，测量厚度和宽度，精确至0.1mm。6.2将试样两端夹紧在试验机的钳口中，使试样宽面与钳口相接触，两端靠近弧形部分露出20m25mm,竖直地安装在试验机上。6.3试验以均匀速度加荷，在1.5min2.0min内使试样破坏，破坏荷载精确至100N,6.4如拉断处不在试样有效部分，试验结果应予舍弃。6.5试样试验后，立即在有效部分选取一段，参照GB/T1931一2009测定试样含水米。7结果计算7.1试样含水*为W时的顺纹抗拉强度，应按式(1)计算，精确至0.1MP。owr-Pmas55(1）式中：om一试样含水率为W时的顺纹抗拉强度，单位为兆帕(MPa):Pmx一破坏荷载，单位为牛(N):b一试样宽度，单位为毫米(mm)；t一试样厚度，单位为毫米(mm)。7.2试样含水率为12%时的阔叶树材的顺纹抗拉强度，应按式(2)计算，精确至0.1MPa。o12=ow1+0.015(W-12)n(2)式中：12一试样含水苹为12%时的顺纹抗拉强度，单位为兆帕(MPa):W一试样含水率，%。试样含水*在9%15%范围内，按式(2)计算有效。当试样含水率在9%15%范围内时，对针叶树材可取2=w。8试验结果记录与报告试验结果记录按附录A填写：试验报告按GB/T1928一2009中7.4规定的内容编写。2
