曲轴轴系扭转振动的测量与评定方法 GBT 15371-1994.pdf

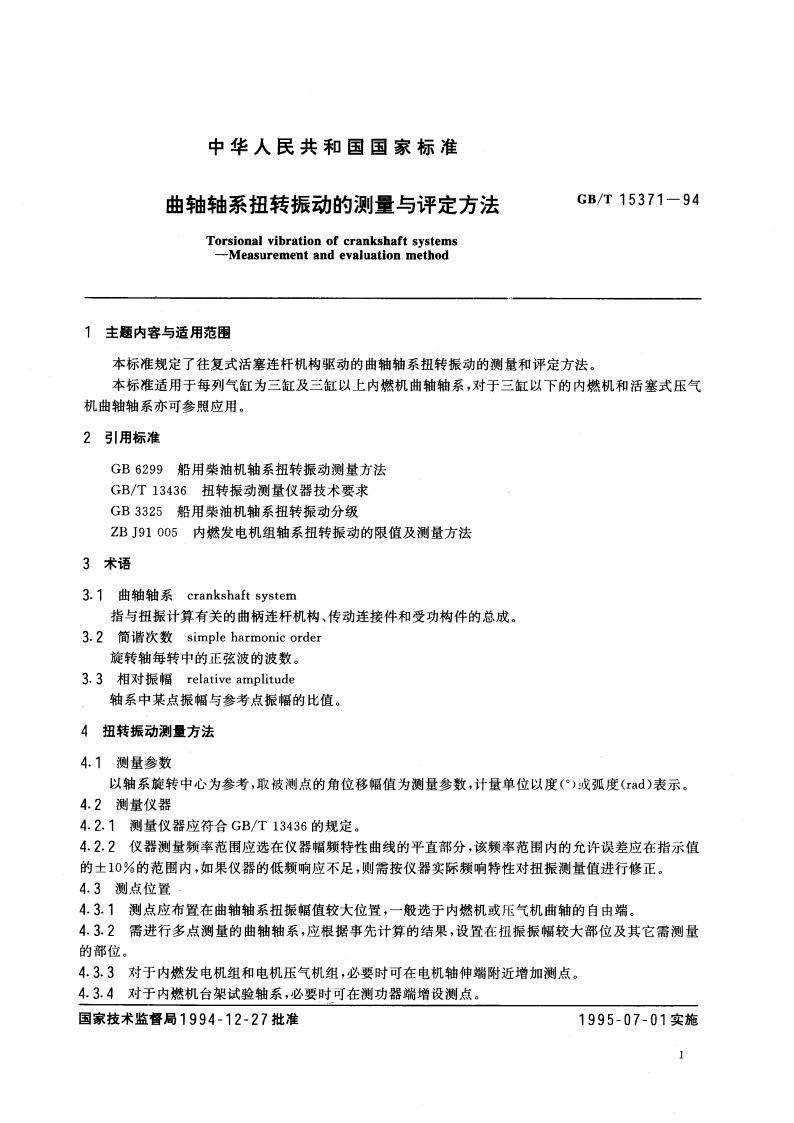

UDC621.824.32J92B中华人民共和国国家标准GB/T15371一94曲轴轴系扭转振动的测量与评定方法Torsional vibration of crankshaft systems-Measurement and evaluation method1994-12-27发布1995-07-01实施国家技术监督同发布中华人民共和国国家标准曲轴轴系扭转振动的测量与评定方法GB/T15371-94Torsional vibration of crankshaft systems-Measurement and evaluation method1主题内容与适用范围本标准规定了往复式活塞连杆机构驱动的曲轴轴系扭转振动的测量和评定方法。本标准适用于每列气缸为三缸及三缸以上内燃机曲轴轴系，对于三缸以下的内燃机和活塞式压气机曲轴轴系亦可参照应用。2引用标准GB6299船用柴油机轴系扭转振动测量方法GB/T13436扭转振动测量仪器技术要求GB3325船用柴油机轴系扭转振动分级ZBJ91005内燃发电机组轴系扭转振动的限值及测量方法3术语3.1曲轴轴系crankshaft system指与扭振计算有关的曲柄连杆机构、传动连接件和受功构件的总成。3.2简谐次数simple harmonic order旋转轴每转中的正弦波的波数。3.3相对振幅relative amplitude轴系中某点振幅与参考点振幅的比值。4扭转振动测量方法4.1测量参数以轴系旋转中心为参考，取被测点的角位移幅值为测量参数，计量单位以度（）或弧度(rd)表示。4.2测量仪器4.2.1测量仪器应符合GB/T13436的规定。4.2.2仪器测量频率范围应选在仪器幅频特性曲线的平直部分，该颍率范围内的允许误差应在指示值的土10%的范围内，如果仪器的低频响应不足，则需按仪器实际频响特性对扭振测量值进行修正。4.3测点位置4.3.1测点应布置在曲轴轴系扭振幅值较大位置，一般选于内燃机或压气机曲轴的自由端。4.3.2需进行多点测量的曲轴轴系，应根据事先计算的结果，设置在扭振振幅较大部位及其它需测量的部位。4,3.3对于内燃发电机组和电机压气机组，必要时可在电机轴伸端附近增加测点。4.3.4对于内燃机台架试验轴系，必要时可在测功器端增设测点。国家技术监督局1994-12-27批准1995-07-01实施
