普通螺纹
基本尺寸
GBT
196-2003
普通
螺纹
基本
尺寸
196
2003

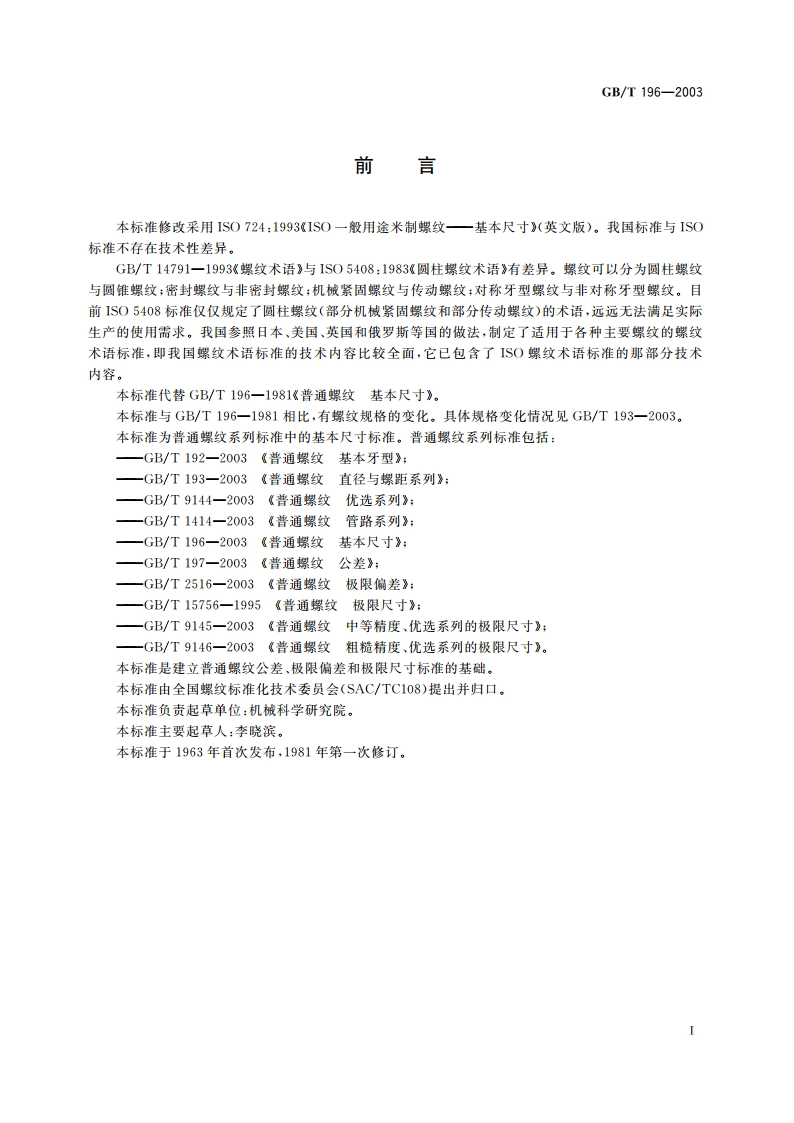

GB/T196-2003普通螺纹基本尺寸1范围本标准依据GB/T192一2003和GB/T193一2003规定了普通螺纹(一般用途米制螺纹)的基本尺寸。本标准适用于一般用途的机被紧固螺纹联接,其螺纹本身不具有密封功能。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T192-2003普通螺纹基本牙型(ISO68-1:1998,IS0 general purpose screw threads-一Basic profile-Part 1:Metric serew threads,MOD)GB/T193一2003普通螺纹直径与螺距系列(ISO261:1998,ISO general purpose metric screwthreads-General plan,MOD)GB/T14791螺纹术语(neq IS05408:1983)3术语和定义GB/T14791所规定的术语和定义适用于本标准。4代号D一内螺纹的基本大径(公称直径);一外螺纹的基本大径(公称直径):D,一内螺纹的基本中径;d2一外螺纹的基本中径;D一内螺纹的基本小径:d山一外螺纹的基本小径:H一原始三角形高度:P一螺距。5基本尺寸各直径的所处位置见图1,其基本尺寸值应符合表1的规定。图1基本尺寸
