普通螺纹 公差 GBT 197-2018.pdf

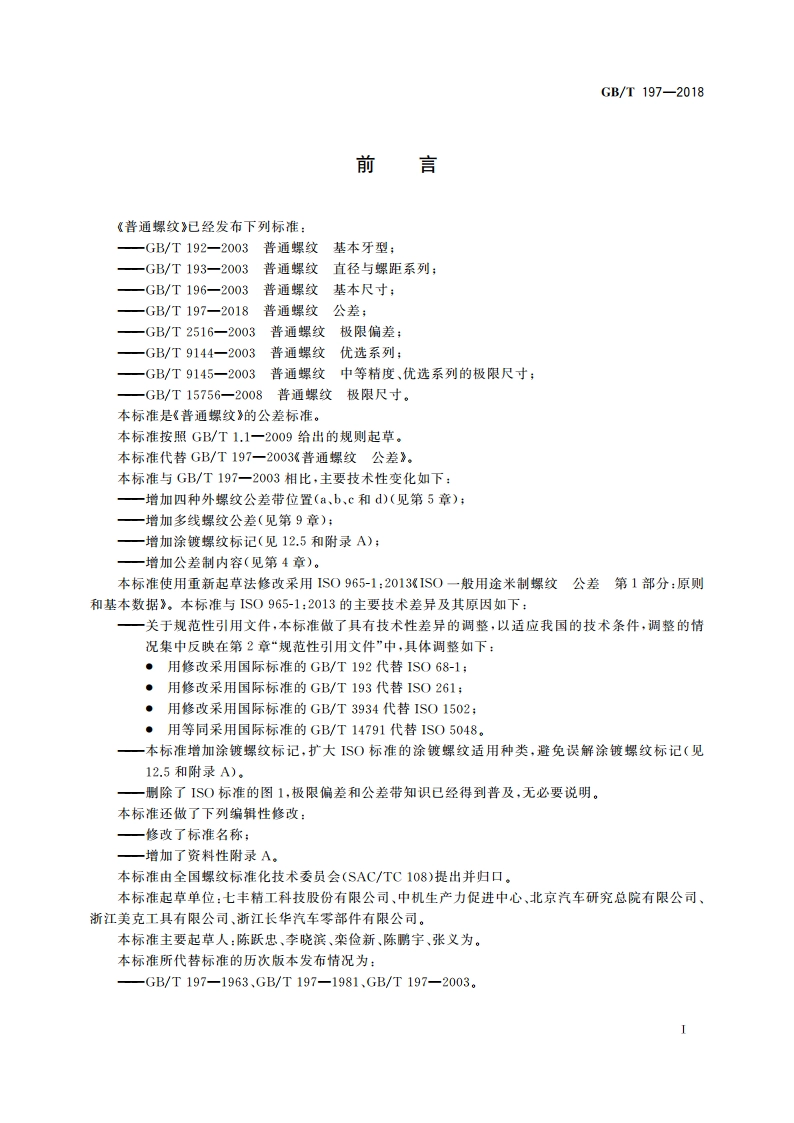

中华人民共和国国家标准普通螺纹公差GB/T197-2018中国标准出版社出版发行北京市初阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址：www.spC.org.Cn服务热线：400-168-00102018年3月第一版书号：1550661-59734版权专有侵权必究GB/T197-2018T:一外螺纹大径公差：Tn一外螺纹中径公差：EI一内螺纹直径的下偏差（基本偏差）：ei一外螺纹直径的下偏差；ES一内螺纹直径的上偏差：一外螺纹直径的上偏差（基本偏差）：R一外螺纹牙底的圆弧半径（见图5）：C一外螺纹牙底的削平高度（见图5）。4公差制公差制由公差等级和公差带位置构成。公差等级用数字表示，例如4、6和8。公差带位置用字母表示，例如H、G、h和g。公差带标记是此数字与字母的组合，例如6H和6g。5公差带位置按下面规定选取内、外螺纹的公差带位置。内螺纹：G一其基本偏差(E)为正值，见图1：H一其基本偏差(EI)为零，见图2。外螺纹：a,b、c、d、e、f、g一其基本偏差(cs)为负值，见图3：h一其基本偏差（s)为零，见图4。选取公差带位置时，一般考虑螺纹表面涂镀层厚度和螺纹配合间隙因素。内、外螺纹的基本偏差值应符合表1的规定。H00说明：说明：1一基本牙型。1一基本牙型。图1公差带位置为G的内螺纹图2公差带位置为H的内螺纹
