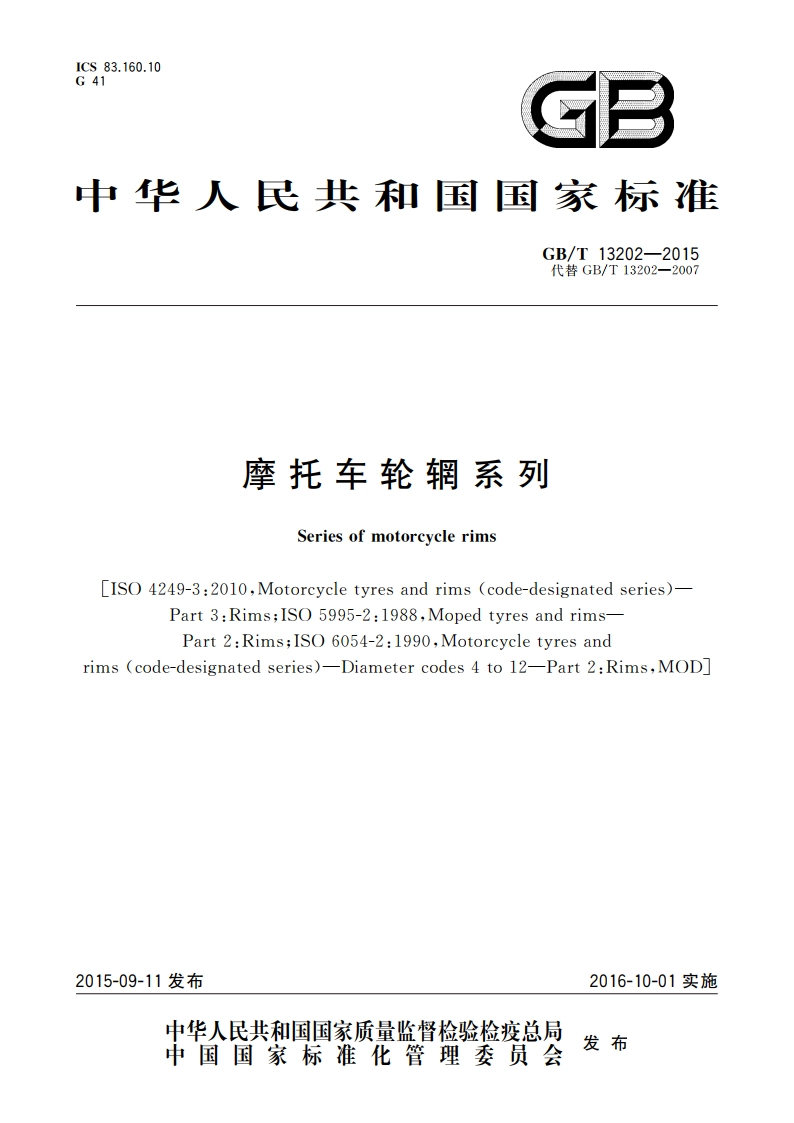

摩托车轮辋系列 GBT 13202-2015.pdf

GB/T13202-2015摩托车轮辋系列1范围本标准规定了各种类型的摩托车轮辋轮廓的尺寸与公差，给出了轮胎与轮辋配合部分的轮辋轮廓曲线及其主要尺寸。本标准适用于GB/T2983所包含各种系列摩托车轮胎的轮辋。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2933充气轮胎用车轮和轮辋的术语、规格代号和标志(GB/T2933一2009，IS03911:2004,1DT)GB/T2983摩托车轮胎系列(GB/T2983一2015,1S04249-1:1985、1S04249-2:1990、IS04249-3:2010、1S05751-1:2010、1S05751-2:2010、1IS05751-3:2010、1S05995-1:1982、1S06054-1:1994,NEQ)GB/T6326轮胎术语及其定义(GB/T6326一2014，IS04223-1:2002,NEQ)GB/T9769轮辋轮廓检测QC/T722摩托车和轻便摩托车轮辋轮廓检验方法样板检验3术语和定义GB/T2933和GB/T6326界定的术语和定义适用于本文件。4符号下列符号适用于本文件。A:轮辋标定宽度。B:轮缘宽度。C:轮缘半径位置。D:轮辋标定直径。D:凸峰峰顶直径。E:凸峰位置，F:气门嘴位置。G:轮缘高度。H:槽底深度。L:槽底究度。1
