排气歧管铸铁件 GBT 26653-2011.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707

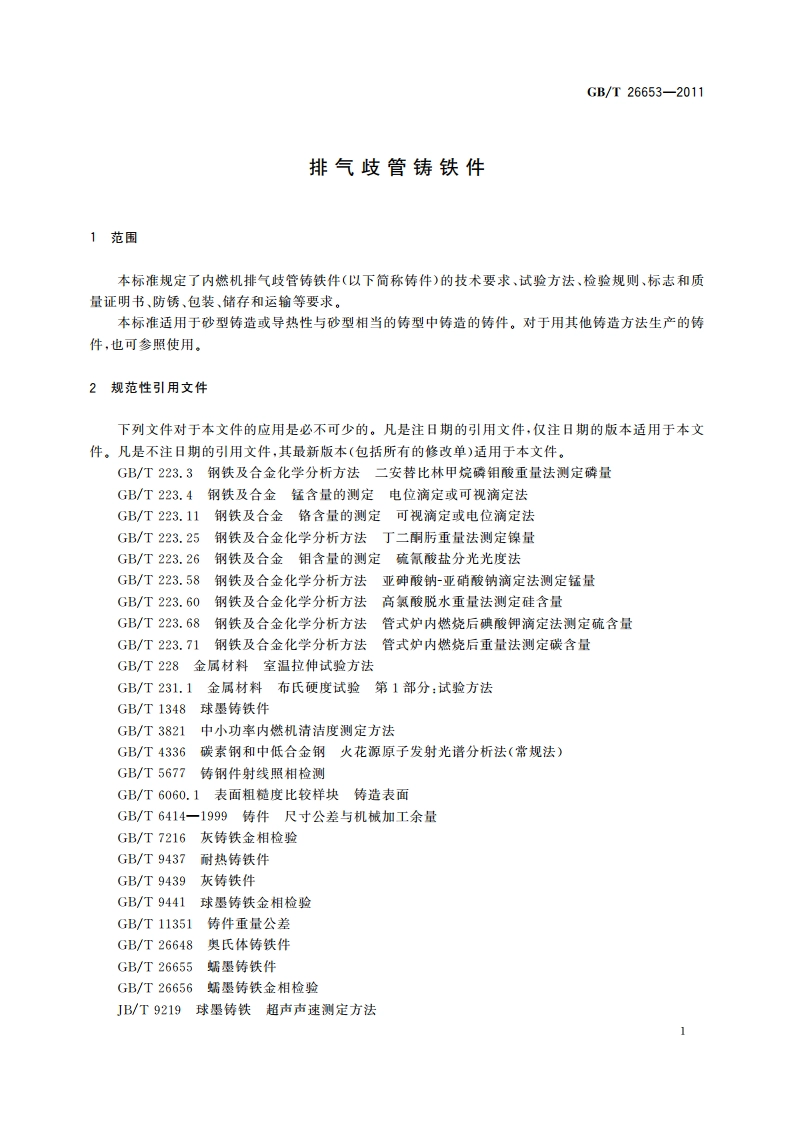

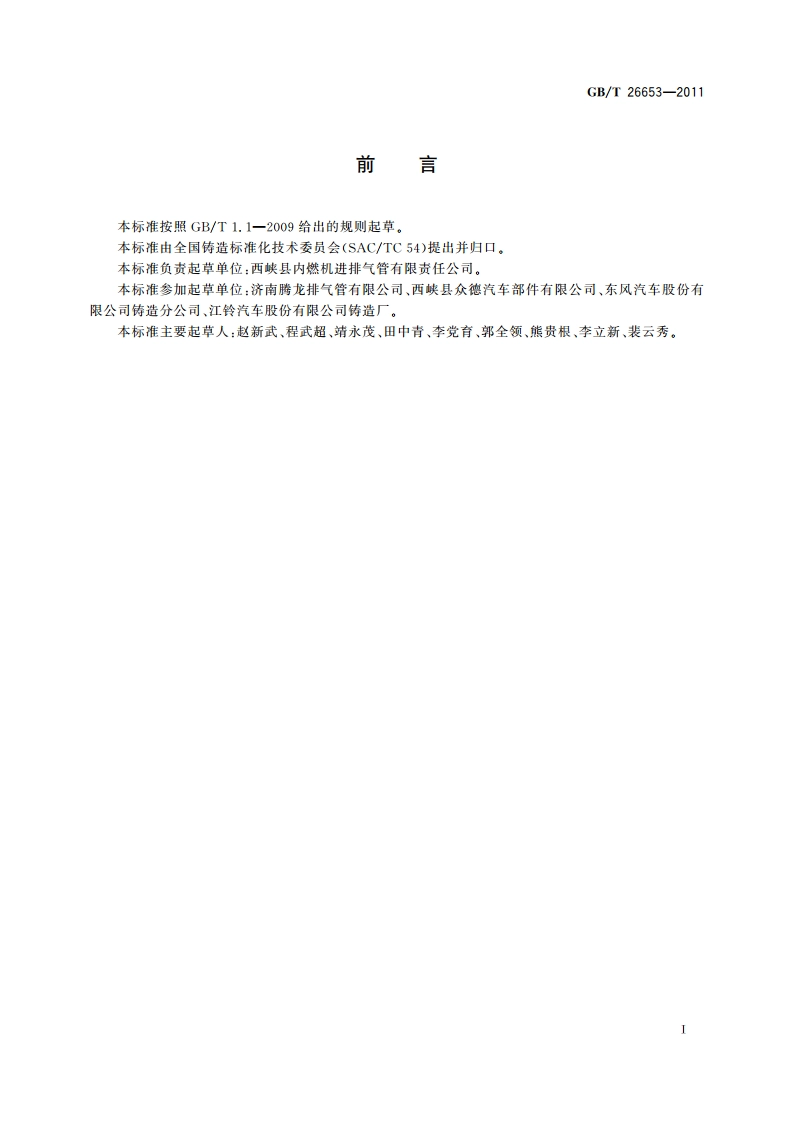

排气歧管铸铁件
GBT
26653-2011
排气
歧管
铸铁件
26653
2011
GB/T26653-2011表2力学性能伸长率A牌号抗拉强度Rn屈服强度R布氏硬度HBWMPa(min)MPa(min)%(min)HT200200HT250200一一RuT3003002102140210RuTSi4Mo480400200260QT400-1540025015120180QT400-1840025018120175QT450-1045031010160210QTRSi4Mo520188241QTRSi4Mol550一一200240QTRSi5370一228302QTANi20Cr23702107140255QTANi20Cr2Nb370210140200QTANi2237017020130170QTANi30Cr33702107140200QTANi30Si5Cr5390240170250QTANi35Si5Cr237020010130170注：本表所列数据为单铸试块的力学性能，需本体取样时应在合同中注明。3.4金相组织3.4.1铸件的金相组织见表3。3.4.2当需方有特殊要求时应在产品图样或供货合同中规定，供方应满足要求。表3金相组织牌号金相组织HT2001型石墨70%，石墨大小35级，铁素体5%HT250RuT300铁素体基体，珠光体15%.蠕化率50%RuTSi4Mo铁素体基体，珠光体15%。蛾化率50%QT400-15QT400-18铁素体基体，珠光体15%。球化级别不低于3级，石墨大小为57级QT450-10QTRSi4Mo铁素体基体，珠光体15%，球化级别不低于3级，石墨大小为57级铁素体基体，珠光体15%（铸态供货时珠光体20%），球化级别不低于3级，石墨大小QTRSi4Mol为5一7级
