拉挤玻璃纤维增强塑料杆拉伸性能试验方法 GBT 13096.1-1991.pdf

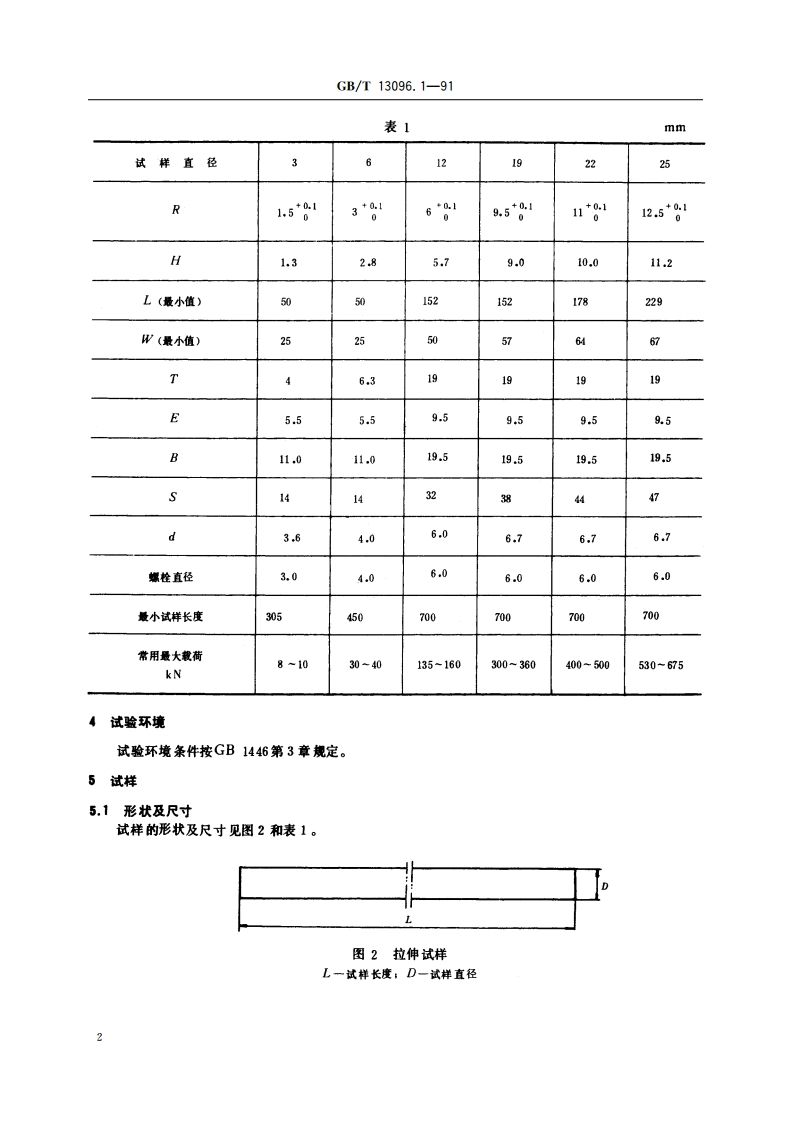

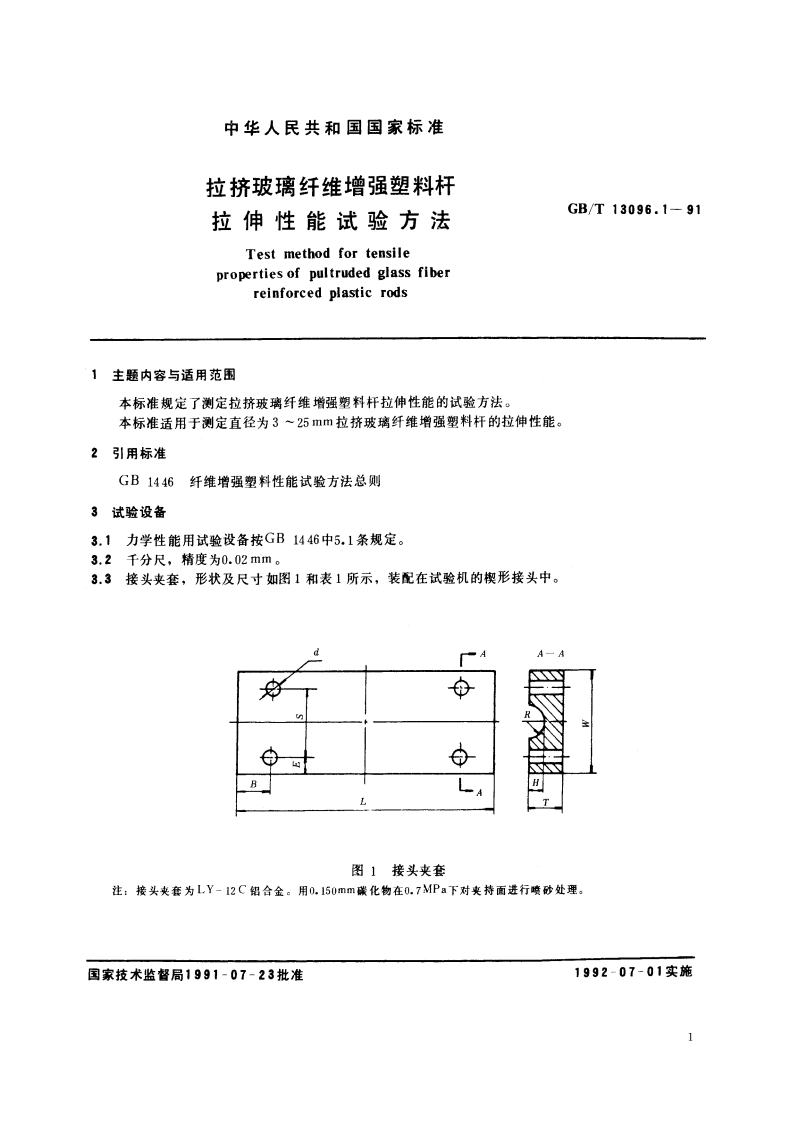

中华人民共和国国家标准拉挤玻璃纤维增强塑料杆拉伸性能试验方法GB/T13096.1-91Test method for tensileproperties of pultruded glass fiberreinforced plastic rods1主题内容与适用范围本标准规定了测定拉挤玻璃纤维增强塑料杆拉伸性能的试验方法。本标准适用于测定直径为325mm拉挤玻璃纤维增强塑料杆的拉伸性能。2引用标准GB1446纤维增强塑料性能试验方法总则3试验设备3.1力学性能用试验设备按GB1446中5.1条规定。3.2千分尺，精度为0.02mm。3.3接头夹套，形状及尺寸如图1和表1所示，装配在试验机的楔形接头中。d图1接头夹套注：接头夹在为LY-12C绍合金。用0.150mm碳化物在0.7MPa下对夹持面进行喷砂处理。国家技术监督局1991-07-23批准1992-07-01实施1GB/T13096.1-91若试样直径D6mm,亦可采用图3所示的试样测定拉伸强度；采用图4所示的试样测定破坏延伸率。130153.5310图3D。一试样直径R78R75100300图4D。一试样直径5.2数量每组试样不应少于5个。6试验步骤6.1试样外观检查按GB1446第2章规定。6.2试样状态调节按GB1446第3章规定。6.3用浸透适当溶剂的布，擦净试样的端部和接头夹套的夹持面。6.4测量试样直径和标距，其测量精度按GB1446第4章规定。6.5装卡试样，使试样的轴线与上、下夹头中心线重合。6.6加载速度为16mm/min。6.7装上测量变形或应变仪表，施加初载（约为破坏载荷的5%）检查并调整试样及变形或应变测量系统，使其处于正常工作状态。6.8测定拉伸弹性模量、破坏延伸率及应力一应变曲线时，使用自动记录装置可连续加载：否则，采用分级加载，级差为破坏载荷的5%10%（测定拉伸弹性模量时，至少分五级加载，施加的载荷不宜超过破坏载荷的50%)，记录各级加载量与相应的变形值或应变值。6.9测定拉伸强度时，连续加载至试样破坏，记录最大载荷值及试样破坏形式。6.10绘制应力-应变曲线。6.11在夹持段内破坏的试样应予作废。同批有效试样不足5个时，应重作试验。7计算7.1拉伸强度按式(1)计算：06=4P(1)x式中：O6一拉伸强度，MPa:P。一一试样破坏时最大载荷，N;D一试样工作段直径，mm。3
