平面度误差检测 GBT 11337-2004.pdf

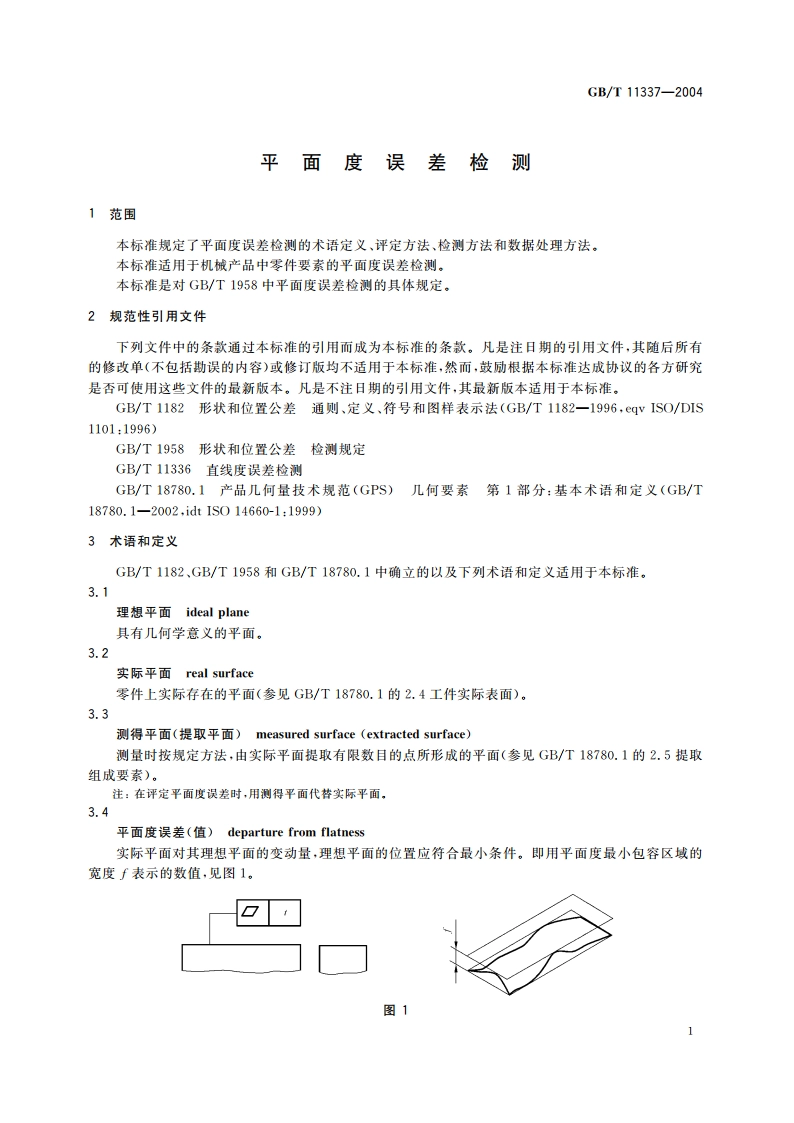

ICS17.040.10J04GB中华人民共和国国家标准GB/T11337-2004代替GB11337一1989平面度误差检测Measurement of departures from flatness2004-11-11发布2005-07-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T11337-20043.5平面度最小包容区域minimum zone of flatness包容实际平面，且具有最小宽度的两平行平面之间的区域。3.6测量基面reference plane for measurement在测量过程中，获得测量值的参考面。3.7评定基面reference plane for assessment of departure from flatness评定平面度误差的理想平面。3.7.1最小区域面Sxz minimum zone plane构成平面度最小包容区域的两平行理想平面之一。3.7.2最小二乘中心平面Sis least squares mean plane使实际平面上各点到该平面的距离平方和为最小的理想平面。3.7.3对角线平面SpL diagonal plane通过实际平面一条对角线上的两个对角点，且平行于另一条对角线的理想平面。3.7.4三远点平面S three point plane通过实际平面上相距较远的三个点的理想平面。3.8极点extreme points在最小包容区域面上的测得点。4评定方法平面度误差的评定方法有：最小包容区域法，最小二乘法、对角线平面法和三远点平面法。其中最小包容区域法的评定结果小于或等于其他三种评定方法。4.1最小包容区域法及其判别法4.1,1最小包容区域法以最小区域面Sg作为评定基面的方法，按此方法求得平面度误差值fz,见图2。图2
