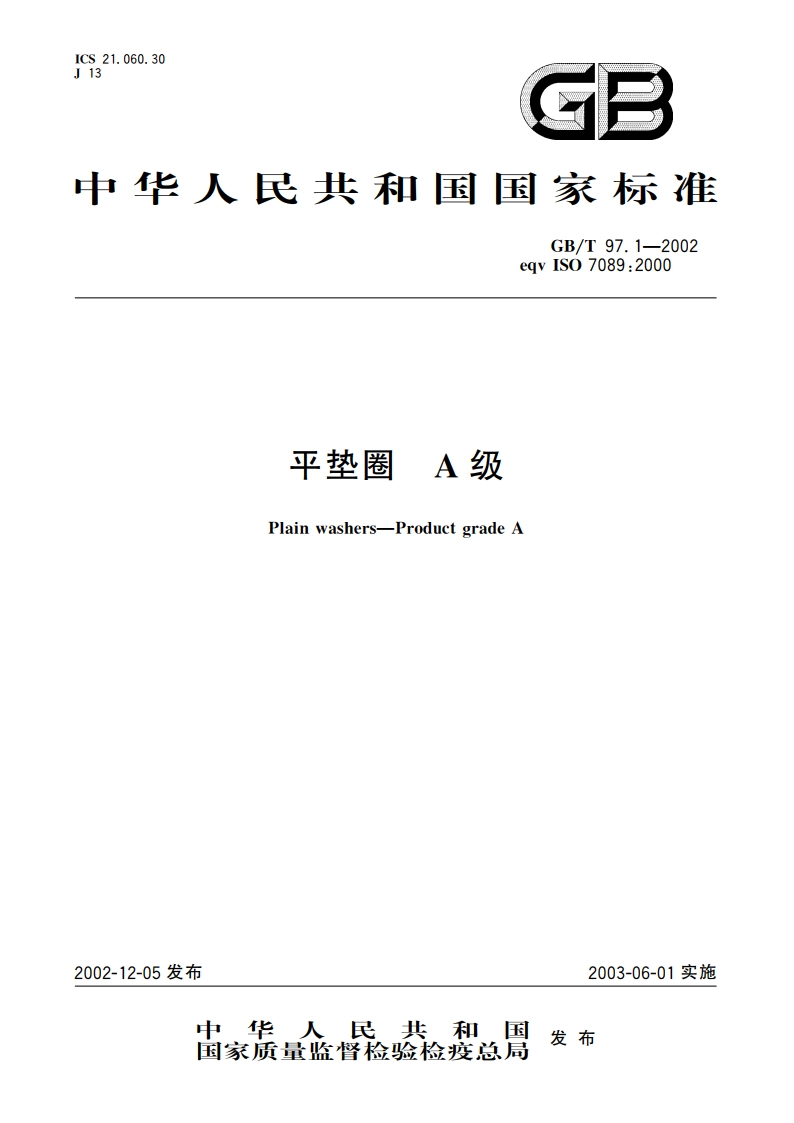

平垫圈 A级 GBT 97.1-2002.pdf

GB/T97.1-2002前言本标准等效采用国际标准1S07089:2000平垫圈标准系列产品等级A级。本标准是国家标准“平垫圈”产品系列标准的一部分。该系列包括：a)GB/T95一2002平垫圈C级：b)GB/T96.1一2002大垫圈A级：c)GB/T96.2一2002大垫圈C级：d)GB/T97.1一2002平垫圈A级：e)GB/T97.2一2002平垫圈倒角型A级；DGB/T97.3一2000销轴用平垫圈：g)GB/T97.4一2002平垫圈用于螺钉和垫圈组合件：h)GB/T97.5一2002平垫图用于自攻螺钉和垫陶组合件：iDGB/T848一2002小垫圈A级：j)GB/T5287一2002特大垫圈C级。IS07089未规定包装技术要求，本标准予以规定（表3），IS07089未规定简化标记，本标准按GB/T1237的简化原则给出简化的标记示例(5.2)。本标准是GB/T97.1一1985的修订本，主要修改如下：a)增加200HV和300HV级垫圈的适用范围（第1章）：b)按螺纹规格（螺纹大径）的优选程度分为：表1优选尺寸，表2非优选尺寸（表1和表2）：c)增加公称规格：18、22、27,33、39、42、45、48、52、56、60和64mm(表1和表2)：d)给出硬度等级相应的硬度范围和试验方法（表3）；)增加非电解锌片涂层（表3）。本标准自实施之日起，代替GB/T97.1一1985。本标准由中国机械工业联合会提出。本标准由全国紧固件标准化技术委员会归口。本标准由机械科学研究院负责起草。本标准由全国紧固件标准化技术委员会秘书处负责解释。中华人民共和国国家标准GB/T97.1-2002平垫圈A级cqv1S07089:2000代替GB/T97.1-1985Plain washers-Product grade A1范围本标准规定了公称规格（螺纹大径）为1.664mm、标准系列、使度等级为200HV和300HV级、产品等级为A级的平垫圈。硬度等级为200HV级的垫圈适用于：一性能等级至8,8级、产品等级为A和B级的六角头摞栓和摞钉：一性能等级至8级、产品等级为A和B级的六角螺母；一不锈钢及类似化学成分的六角头螺栓，螺钉和六角螺母：一表面淬硬的自挤螺钉。硬度等级为300HV级的垫圈适用于：一性能等级至10,9级、产品等级为A和B级的六角头螺栓和螺钉：一性能等级至10级、产品等级为A和B级的六角螺母；如需要本标准规定以外的尺寸，则应从GB/T5286中选取。当用于夹紧软材料零件或者工件上大的螺栓通孔时，使用者应校验这类垫圈的适用性，2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T90.1一2002紧固件验收检查(idt1S03269:2000)GB/T90.2一2002紧固件标志与包装GB/T1237一2000紧周件标记方法(eqv1S08991:1986)GB/T3098.6一2000紧固件机械性能不锈钢螺栓、螺钉和螺柱(idt IS03506-1:1997)GB/T3103.3-2000紧固件公差平垫圈(idt1S04759-3:2000)GB/T4340.1一1999金属维氏硬度试验第1部分：试验方法（qvIS06507-1:1997)GB/T5267.1-2002紧固件电镀层(1S04042:1999,IDT)GB/T5267.2一2002紧固件非电解锌片涂层(1S010683:2000,IDT)GB/T5286一2001螺栓、螺钉和螺母用平垫圈总方案(idt IS0887:2000)中华人民共和国国家质量监督检验检疫总局2002-12-05批准2003-06-01实施
