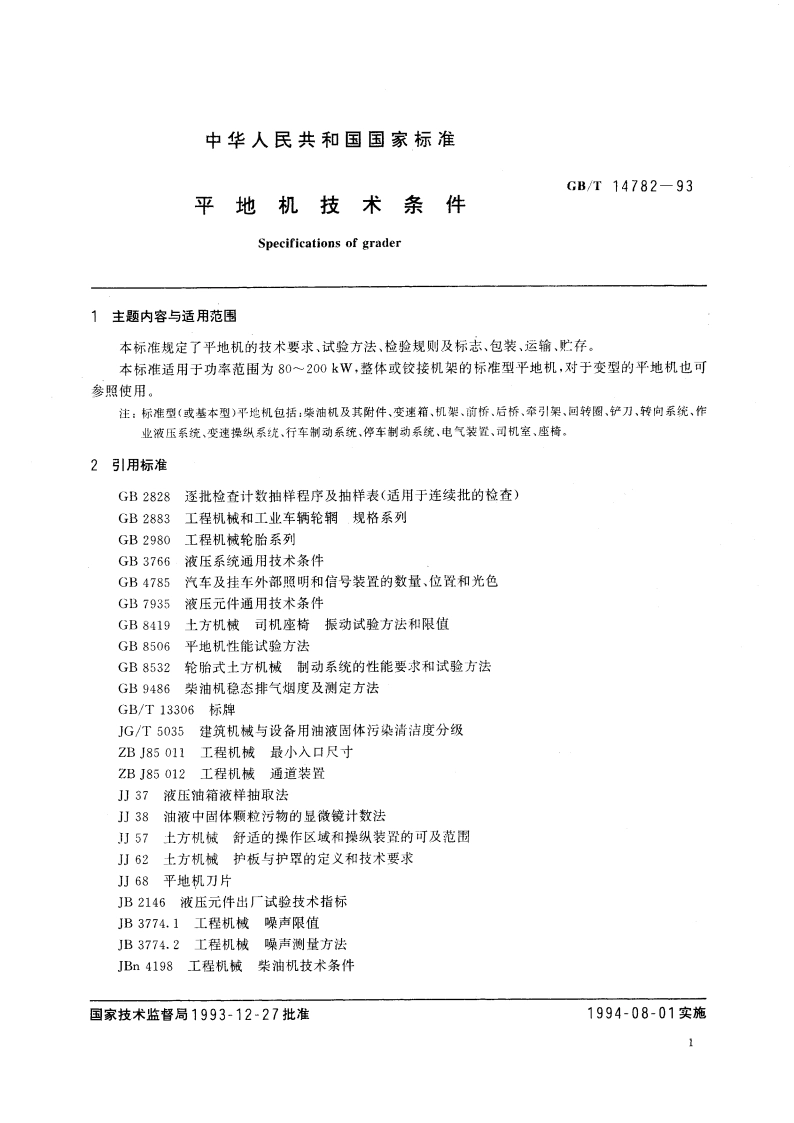

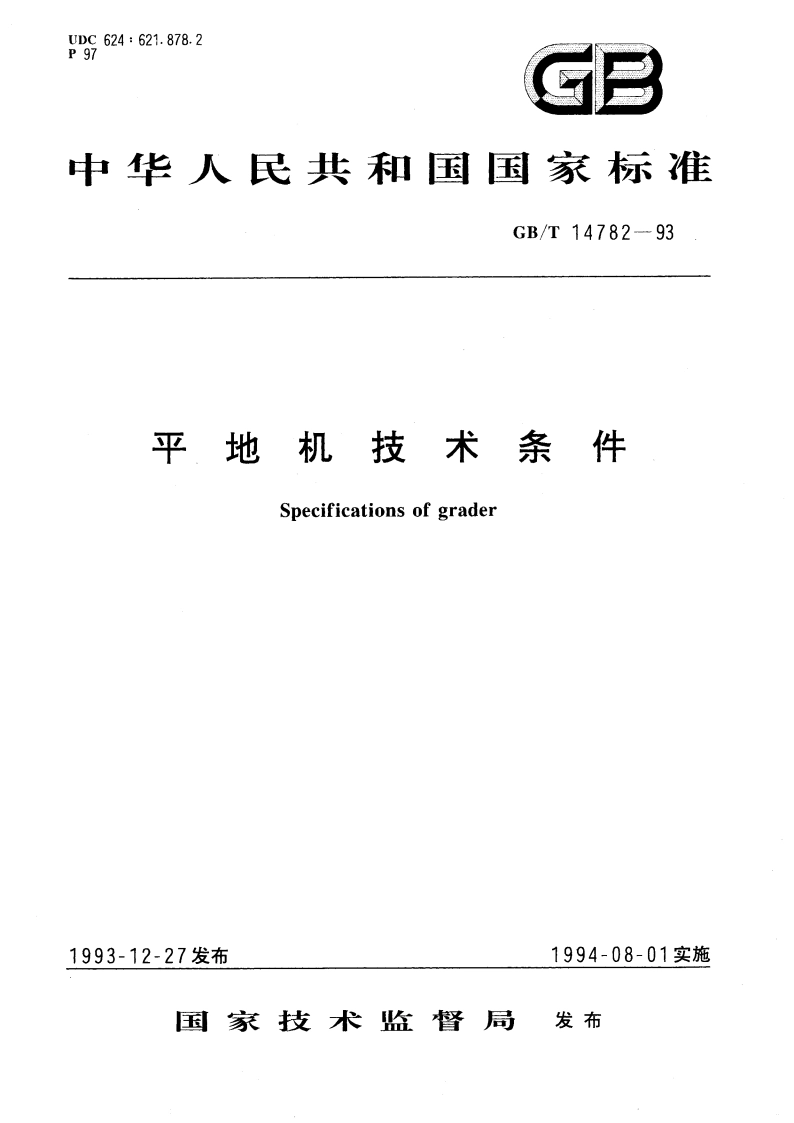

中华人民共和国国家标准GB/T14782-93平地机技术条件Specifications of grader1主题内容与适用范围本标准规定了平地机的技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于功率范围为80200kW,整体或铰接机架的标准型平地机，对于变型的平地机也可参照使用。注：标准型（或基本型）平地机包括：柴油机及其附件、变速箱，机架、前桥、后桥、泰引架、回转圈，铲刀，转向系统、作业液压系统、变速操纵系绕、行车制动系统，停车制动系统、电气装置、司机室、座椅。2引用标准GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2883工程机械和工业车辆轮辋规格系列GB2980工程机械轮胎系列GB3766,液压系统通用技术条件GB4785汽车及挂车外部照明和信号装置的数量、位置和光色GB7935液压元件通用技术条件GB8419土方机械司机座椅振动试验方法和限值GB8506平地机性能试验方法GB8532轮胎式土方机械制动系统的性能要求和试验方法GB9486柴油机稳态排气烟度及测定方法GB/T13306标牌JG/T5035建筑机械与设备用油液固体污染清洁度分级ZBJ85011工程机械最小入口尺寸ZBJ85012工程机械通道装置J】37液压油箱液样抽取法J】38油液中固体颗粒污物的显微镜计数法刀57土方机械舒适的操作区域和操纵装置的可及范围J刀62土方机械护板与护罩的定义和技术要求J刀68平地机刀片JB2146液压元件出厂试验技术指标JB3774.1工程机械噪声限值JB3774.2工程机械噪声测量方法JBn4198工程机械柴油机技术条件国家技术监督局1993-12-27批准1994-08-01实施1GB/T14782-933技术要求3.1一般要求3.1.1平地机应符合本标雅的规定，并按照经规定程序批准的图样和技术文件制造。3.1.2原材料均应有供货单位的标记及合格证；制造厂应抽样鉴定，确认合格后方可使用。31,3外购件、外协件必须具备合格证明书，制造厂在必要时应抽样测试，确认合格后方可装机。3.1.4零部件均应进行检验，确认合格后方可装配：要求台架试验的部件，应经台架试验合格后方可总装。3.1.5产品图样或技术文件中对铸件，锻件，焊接件、热处理件、机械加工件、装配等的要求均应符合建筑机械写设备通用技术条件的规定。3.1.6各零部件的连接均应可靠，有拧紧力矩要求的紧固件应按拧紧力矩要求紧固。3.17平地机的油、水，气各系统均应工作正常，各有关部件在总装前应按有关技术文件规定进行密封性能检查，密封应可常，不得有渗满油、水、气现象。3.1.8平地机应传动平稳，无异常声响，各轴颈处、变速箱壳体温升不得高于60C。3.1.9平地机应有检查燃油、液压油及润滑油油位的指示装置。3.1.10液压系统的油温应不超过80C,液压油的污染度应符合表1的规定。3.1.11所有紧固件不得花动，各接合面不得渗油，油封处不得漏油。3.1.12平地机刀片应符合J刂68的规定。3.1.13平地机应便于维修，其维修周期应为内燃机维修周期的倍数：检修部位的最小入口尺寸应符合ZBJ85011的规定，紧固及润滑部位均应留有便于操作的空间位置。3.1.14当用户遵守使用规则工作时，平地机应能保证在它使用寿命期限内具有规定的工作能力。3.1.15引进技术制造的平地机应符合有关规定。3.2结构要求3.2.1作业装置：a.牵引架、回转圈、铲刀、摆架、摇臂等应有足够的强度和刚度：b.回转圆和铲刀应能做360全回转，铲刀左右两侧能进行修坡作业：c.应能换装多种作业装置（如推土板、除雪板及松土装置）。3.2.2发动机：a.燃油箱的容量应能保证9h以上的连续作业：b.发动机应有机油压力表或指示灯；c.发动机应有燃油油量表或指示灯：d.水冷发动机应有冷却液温度表或指示灯：e.发动机应安装电瓶充电指示灯：.发动机应安装计时器：g,发动机应安装启动预热器。3.2.3司机室：a.司机室造型应宽敞明亮美观大方，具有良好的视野、照明、隔音、隔热、防寒、减震设施：b.,司机室前窗应装防眩玻璃或其它遮阳眩装置及刮水器，后窗刮水器视用户要求而定：c.司机室内应装有切断电源装置；.根据用户要求，可选装遮阳棚、普通钢结构司机室、防倾翻结构及落物保护结构，冷热风或空调装置。3.2.4液压系统应符合GB3766的规定。a.液压油箱的加油口应有滤网：2GB/T14782-93b.液压油管布置排列应整齐美观：c.液压元件应符合GB7935和JB2146的规定：d.各作业液压回路中，根据功能要求应装有锁定装置：e.多路换向阀及其操纵手柄应能自动复位。3.2.5变速箱：a.机械换挡变速箱，应防止脱档、误挂倒转，同时挂入二个档：b。动力换档变速箱，应有平稳结合装置，不允许出现乱档、离合器压力不足，摩擦片打滑，挂档不走车等现象。3.2.6前桥在横向平面内，相对于水平面的摆动角应不小于15。前桥为从动桥时，其结构应能保证车轮向左右倾斜，相对垂线的倾斜角应不小于15。3.2.7新设计的产品，后驱动桥应具有强制锁止式或自锁式差速器。3.2.8平地机的轮胎与轮辋应分别符合GB2980和GB2883的规定3.2.9座椅：a.座椅应能保证司机操作方便，并可根据司机需要进行前后、高低调整：b.,座椅的座垫和靠背应具有良好的舒适性和减震缓冲性能，其座椅性能应符合GB8419的规定。3.2.10平地机应备有吊装用的吊环或吊钩，与机体联接处应牢靠，吊环或吊钩不允许产生永久变形。3.2.11平地机应具有牵引和被牵引的连接装置。3.3环境条件3.3.1平地机应能在一25十40的气温下正常启动和全功率运转，冷启动的辅助措施必须与底盘构成一个整体。3.3.2平地机应能在1级土壤中正常工作3.4安全和环境保护要求3.4.1平地机应符合国家有关安全管理、环境保护的法律和规定。3.4,2凡安装翻车保护结构(ROPS)的司机室，司机座椅应带有安全带，安全带织物应具有高强度和耐磨性能，安全带金属零件应满足安全性能要求。3.4,3司机室的地板和脚踏板应为花纹表面，允许采用平钢板铺加有花纹的或多孔的橡胶垫。3.4.4司机室内不准放置没有保护装置的高压胶管或蓄电池。3.4.5检测监护仪表应安装在司机工作位置上能够看得见的地方，操纵装置的布置应符合J刀5？的规定。3.4.6平地机应备有安全进出可机室的通道装置，并应符合Z)B85012的规定：司机室门在打开时应能固定，在关闭时应能镁住。3.4.7平地机的行车制动、辅助制动和停车制动应符合GB8532的规定：制动距离应符合表1的规定，也可用测量制动减速度来等效替代测量制动距离。3.48行车制动系统的压力应在发动机处于最高转速，在靠近制动器的地方测量：平地机的行车制动以6次/min的速*制动20次后，提供制动器的压力不得低于最初测得压力的70%。3.4.9平地机应装有辅助制动系统，当行车制动系统出现故障时，能自动或人工接通辅助制动系统，实现停车。3.4.10停车制动系统应能保证平地机在15%的干爆混凝土坡道上可常地停车。3.4.11平地机的护板与护罩应符合J】62的规定。3.4.12平地机必须装设后视镜，在机器的左、右、前各装一面，安装位置、角度应能看清车身后方的交通情况。3.4.13平地机上应设有电源插座，其外供电压应与本机用电系统相同。
